3 Maschinenbeschreibung 3.1 Funktionsübersicht 38 Bedienungsanleitung SIPLACE Tray Unit 08/2021 3.1.2.1 Hauptbevorratungsmodul Das Hauptbevorratungsmodul dient hauptsächlich zur Lagerung von Flächenmagazinträgern mit ver…
3 Maschinenbeschreibung
3.1 Funktionsübersicht
Bedienungsanleitung SIPLACE Tray Unit 08/2021 37
3.1.2 Einlagerungs- und Nachfüllbereich
Der Einlagerungsbereich der SIPLACE Tray Unit ist in drei Bereiche unterteilt:
●
Bereich des Hauptbevorratungsmoduls
– Im Hauptbevorratungsmodul können sich bis zu 30 Flächenmagazinträger befinden.
●
Bereich des Cache-Bevorratungsmoduls
– Im Cache-Bevorratungsmodul können automatisch bis zu 12 Flächenmagazinträger einge-
lagert werden.
●
Bereich des Nachfüllmoduls
– Das Nachfüllmodul befindet sich zwischen dem Hauptbevorratungs- und dem Cache-Be-
vorratungsmodul. Ein Flächenmagazinträger kann pro Nachfüllprozess manuell in das
Nachfüllmodul eingelegt werden.
Abb.25: Funktionsübersicht - Einlagerungs- und Nachfüllmodul
3 Maschinenbeschreibung
3.1 Funktionsübersicht
38 Bedienungsanleitung SIPLACE Tray Unit 08/2021
3.1.2.1 Hauptbevorratungsmodul
Das Hauptbevorratungsmodul dient hauptsächlich zur Lagerung von Flächenmagazinträgern mit
verschiedenen für die Produktion erforderlichen Bauelementen. Eine Zugangstür ermöglicht es
dem Bediener, das Hauptbevorratungsmodul während der Vor-Rüstung mit Flächenmagazinträ-
gern zu beladen. Markierungen auf dem Bevorratungs-Kit helfen dem Benutzer, die Flächenmaga-
zinträger richtig einzusetzen.
Abb.26: Hauptbevorratungsmodul - Zugangstür offen
1 Zugangstür
3.1.2.2 Nachfüllmodul
Das Nachfüllmodul ermöglicht die ergonomische Entnahme von leeren Flächenmagazinträgern
und das Einsetzen von mit Bauelementen gefüllten Flächenmagazinträgern. Das Nachfüllmodul hat
einen Z-Raum von 33,5 mm, der es ermöglicht, Flächenmagazinträger + Bauelemente auf Flä-
chenmagazinen von bis zu 33,5 mm Höhe nachzufüllen.
3 Maschinenbeschreibung
3.1 Funktionsübersicht
Bedienungsanleitung SIPLACE Tray Unit 08/2021 39

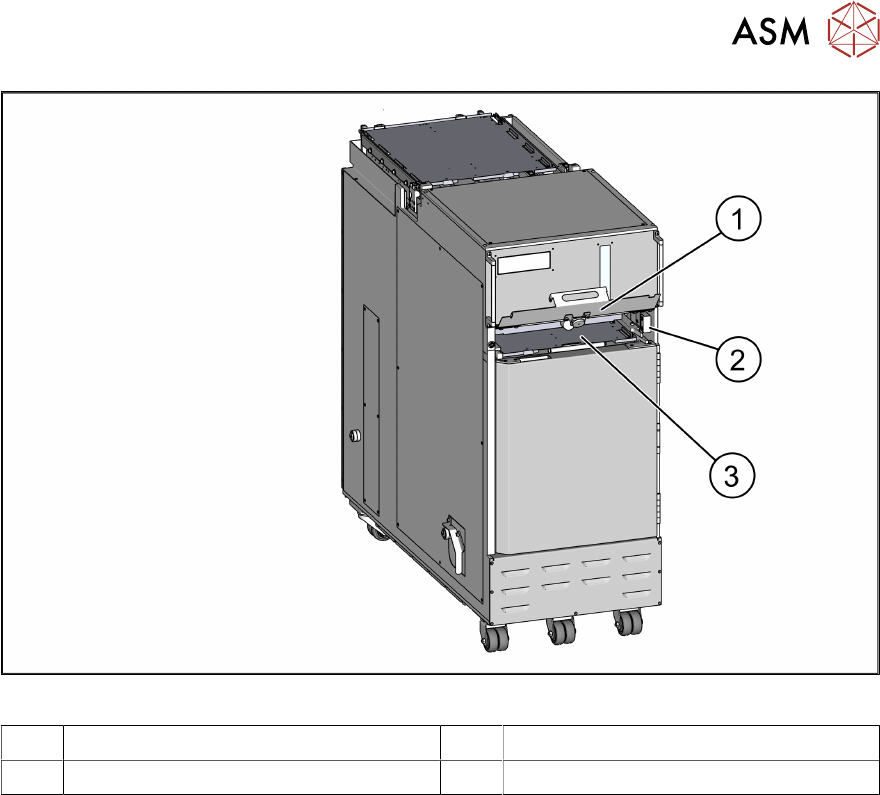

Abb.27: Nachfüllmodul - Nachfüllklappe geöffnet
1 Nachfüllklappe 2 Anwesenheitssensor
3 Raum der Nachfüllebene
Die Nachfüllklappe wird von 2 normalen Scharnieren an den Seiten und einem Drehmomentschar-
nier in der Mitte gehalten, um zu verhindern, dass sie sich durch die Schwerkraft schließt.
Ein Anwesenheitssensor an der Seite erkennt, ob die Klappe geöffnet oder geschlossen ist.
An der Seite befindet sich ein harter Anschlag, der verhindert, dass die Tür in der geschlossenen
Position überdreht.
Die Nachfüllklappe wird durch einen Elektromagneten in der Mitte verriegelt. In der Mitte befindet
sich ein Trägerpolster, das verhindert, dass der Träger während des Trägerrückgabe-Vorgangs
gegen die Tür stößt.
3.1.2.3 Cache-Bevorratungsmodul
Das Cache-Bevorratungsmodul fungiert als "Zwischenlager", in dem häufig verwendete Flächen-
magazinträger während der Produktion gelagert werden. Da diese Träger näher am Entnahmebe-
reich aufbewahrt werden, kann die Zeit, die für den Wechsel zwischen Trägern mit verschiedenen
Bauelementen benötigt wird, erheblich optimiert werden. Aus Sicherheitsgründen ist keine Zu-
gangstür oder -öffnung am Cache-Bevorratungsmodul vorgesehen. Das Cache-Bevorratungsmo-
dul wird während der Produktion auch dann verwendet, wenn die Klappe des Nachfüllmoduls oder
die Tür des Hauptbevorratungsmoduls geöffnet ist.
