SIPLACE Tray Unit mit Verwendung der Nachfüllebene auffüllen
► Wechseln Sie in der Stationssoftware (SRGUI) zu Setup => Locations => Tray Unit.
► Wählen Sie die Ansicht Filling. Siehe auch 6.1.1 "Ansicht "Filling"" [}68].
► Wählen Sie in der Liste oben den aufzufüllenden FMT-Typ.
► Öffnen Sie die Türe des Hauptbevorratungsbereich.
► Legen Sie einen geeigneten FMT in die Nachfüllebene ein.
ð Sobald dieser erkannt wird, wird er auf eine freie Ebene der Hauptbevorratung transpor-
tiert. Wenn der Hauptbevorratungsbereich voll ist, wird der FMT in eine freie Ebene der
Cache-Bevorratung transportiert.
► Wiederholen Sie die 5 Schritte für alle FMT des gleichen Typs.
► Schließen Sie die Tür des Hauptbevorratungsbereichs.
HINWEIS
Einschränkung
Während des Auffüllmodus kann sich das Liftmodul nur innerhalb des 12-stufigen Cache-
Bevorratungsbereichs bewegen. Das bedeutet, dass ein kontinuierlicher Abholprozess nur
dann erfolgen kann, wenn alle verwendeten Bauelemente im Cache-Bevorratungsmodul
verfügbar sind.
5.5.2.2 Einzelne Flächenmagazinträger entfernen
Sobald ein Flächenmagazinträger über keine Bauelemente mehr verfügt, wird er in den Nachfüllbe-
reich transportiert, wo er entnommen werden kann. Ist diese Ebene bereits belegt, wird der FM-
Träger in die höchste freie Ebene der Hauptbevorratung transportiert.
► Wechseln Sie in der Stationssoftware (SRGUI) zu Setup => Locations => Tray Unit. Siehe
auch 6.1 "Setup Location" [}65].
Oder
► Wechseln Sie in der Stationssoftware (SRGUI) zu Setup => Locations => Tray Unit => Fil-
ling view. Siehe auch 6.1.1 "Ansicht "Filling"" [}68].
► Wählen Sie die Ebene, in der sich der Flächenmagazinträger befindet, den Sie entfernen
möchten.
► Drücken Sie die Schaltfläche Move to refill level.
► Entfernen Sie den FMT aus der Nachfüllebene.
5 Aufgaben für das Bedienpersonal
5.5 Rüstung der SIPLACE Tray Unit
Bedienungsanleitung SIPLACE Tray Unit 08/2021 61
5.5.3 Rüstung der SIPLACE Tray Unit mit Setup Center
Kitting der Flächenmagazinträger für SIPLACE Tray Unit
Die Flächenmagazinträger für die SIPLACE Tray Unit haben für beide JEDEC-Flächenmagazine
(links und rechts) RFIDs. Zusätzlich ist an beiden Seiten eines Flächenmagazinträgers ein 2D Bar-
code angebracht. Mit diesem Barcode kann ein Kitting der Flächenmagazinträger im Vorrüstbe-
reich erfolgen. Somit kann die Rüstung vorbereitet werden und eine Rüstkontrolle an der Station ist
nicht mehr erforderlich. Diese Vorgehensweise wird die Produktwechselzeiten reduzieren. Grund-
sätzlich kann ein Flächenmagazinträger für die SIPLACE Tray Unit nur über das Flächenmagazin-
träger-Kitting vorbereitet werden.
Abb.44: Flächenmagazinträger-Barcode – Beispiel mit JEDEC-FM
1 2D-Barcode Flächenmagazinträger für
Fach 1
2 2D-Barcode Flächenmagazinträger für
Fach 2
3 Flächenmagazinträger 4 Flächenmagazin (JEDEC-FM)
► Scannen Sie den Barcode des Flächenmagazinträgers.
ð Fach 1 auf der linken Seite
ð Fach 2 auf der rechten Seite
HINWEIS
Flächenmagazinträger für die SIPLACE Tray Unit rüsten
Die Vorgehensweise zur Rüstung der Flächenmagazinträger für die SIPLACE Tray Unit fin-
den Sie im aktuellen Benutzerhandbuch ASM Setup Center [Art.-Nr. 00900009-xx].
Siehe das Kapitel Kitting the waffle pack tray carriers for the SIPLACE Tray Unit.
5 Aufgaben für das Bedienpersonal
5.5 Rüstung der SIPLACE Tray Unit
62 Bedienungsanleitung SIPLACE Tray Unit 08/2021
5.5.3.1 Setup Center GUI - Szenarien

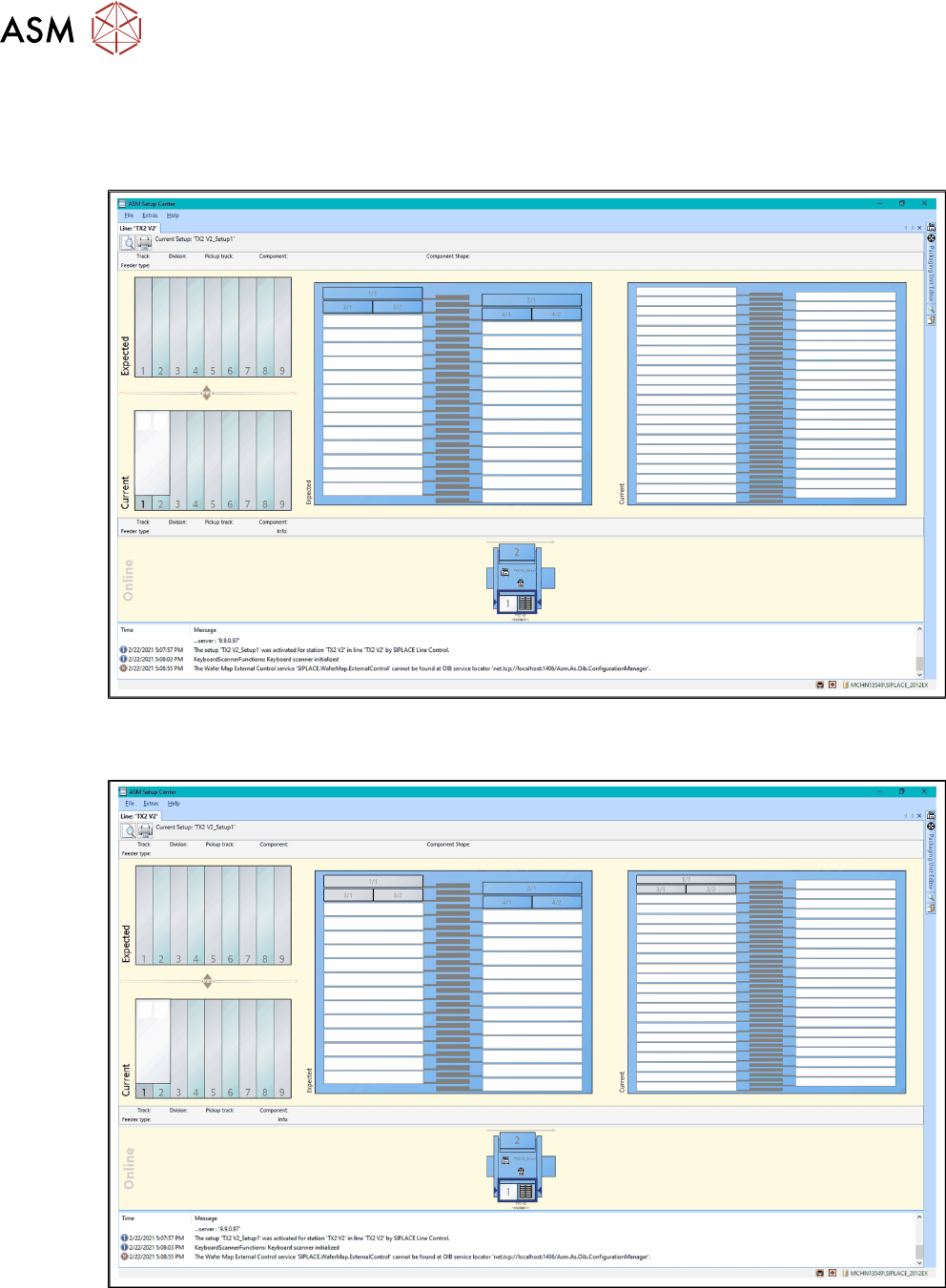

Die folgenden Bilder zeigen verschiedene Szenarien für Setup Center-Rüstungen.
Kein Flächenmagazinträger bestückt
Abb.45: Setup Center GUI - Kein FM bestückt
Teilweise mit FMT gekittet
Abb.46: Setup Center GUI – Teilweise mit FMT bestückt
