1 Einleitung
Diese Bedienungsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und
Instandhaltung der SIPLACE Tray Unit zu beachten sind. Durch den Einsatz der SIPLACE Tray
Unit entsteht beim Einlagern und automatischen Wechseln der Flächenmagazine kein unnötiger
Zeitverlust.
Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung
von Sachschäden beachten müssen.
Dieses Dokument ist die Original-Bedienungsanleitung.
1.1 Maschinenübersicht
Abb.1: SIPLACE Tray Unit - Übersicht
1 Transport mit Flächenmagazinträgern
(FMT)
2 Wichtige Taster mit LED-Anzeige
3 Cache-Bevorratungsmodul (bis zu 12
FMT)
4 Griffe für das Verfahren der SIPLACE
Tray Unit
5 Nachfüllmodul 6 Haupt-Bevorratungsmodul (bis zu 30
FMT)
1 Einleitung
1.1 Maschinenübersicht
8 Bedienungsanleitung SIPLACE Tray Unit 08/2021
SIPLACE Tray Unit auf SIPLACE TX
Eine SIPLACE Tray Unit kann nur an der SIPLACE TX1/TX2 V2 an Stellplatz 1 angedockt werden.
Der Standplatz 1 von SIPLACE TX muss mit dem SIPLACE Tray Unit-Einsatzsystem ausgestattet
sein.
Abb.2: SIPLACE Tray Unit an SIPLACE TX1/TX2 V2
1 SIPLACE TX1/TX2 V2 2 Fester BE-Tisch mit 9 Spuren
3 SIPLACE Tray Unit 4 Gurtrollencontainer
5 Gurtabfallbehälter
Fester BE-Tisch
Ein fester BE-Tisch mit 9 Spuren für Förderer befindet sich neben der SIPLACE Tray Unit. Zur Ver-
messung des festen Tisches stehen zwei Marken zur Verfügung.
Der Gurtrollen-Container kann Spulen mit einem Durchmesser von bis zu 17" aufnehmen. Der Gur-
tabfallbehälter muss zum Entleeren aus der SIPLACE Tray Unit herausgezogen werden.
1 Einleitung
1.1 Maschinenübersicht
Bedienungsanleitung SIPLACE Tray Unit 08/2021 9
1.1.1 Allgemeines
Der Einsatz von Flatpack-IC gewinnt in der Fertigung von Flachbaugruppen eine immer größer
werdende Bedeutung. Diese Bauelemente werden mittlerweile fast ausschließlich in Flächenmaga-
zinen (FM) bereitgestellt. Der Platzbedarf von Flächenmagazinen ist allerdings im Vergleich zur
Bauelementedichte relativ groß. Zudem müssen aufgrund der geringen Bauelemente-Kapazität die
Flächenmagazine häufig gewechselt werden. Bei manuellem Wechsel muss dazu der Bestückvor-
gang unterbrochen werden. Durch den Einsatz einer SIPLACE Tray Unit entsteht durch das auto-
matische Wechseln der Flächenmagazine kein unnötiger Zeitverlust.
Die SIPLACE Tray Unit stellt dem Bestückungsautomaten Flatpack-ICs in Flächenmagazinen zur
Verfügung.
SIPLACE Tray Unit ist in zwei verschiedenen Varianten verfügbar:
●
SIPLACE Tray Unit für MultiStar (CPP) und TwinHead (TH)
●
SIPLACE Tray Unit für SpeedStar (C&P20 P2)
1.1.2 Seriennummer

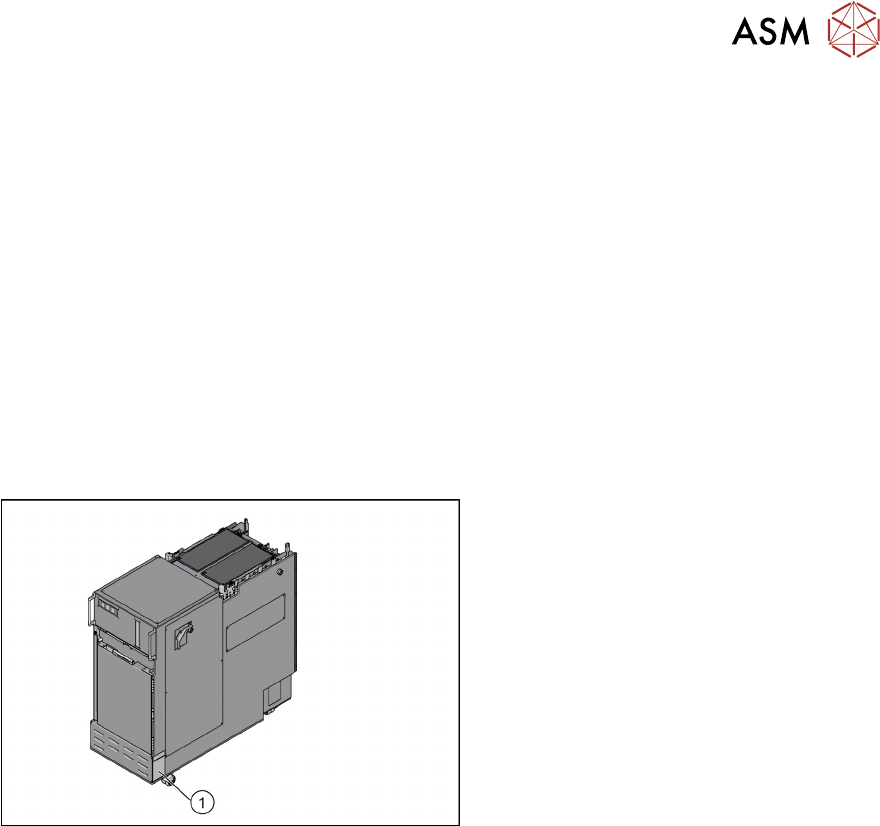

Abb.3: Position des Typenschilds mit Seriennummer
Die Seriennummer der SIPLACE Tray Unit
befindet sich auf dem Typenschild (1).
1.1.3 EU-Konformitätserklärung
Das in dieser Anleitung beschriebene Produkt stimmt mit den Vorschriften und Normen der jewei-
ligen EU-Konformitätserklärung überein. Siehe auch 8.1 "EU-Konformitätserklärung" [}83].
1.1.4 Bestimmungsgemäßer Gebrauch
Andere Betriebsvorgänge als die bestimmungsgemäße Verwendung sind nicht zulässig. ASM
Assembly Systems GmbH & Co. KG übernimmt keine Haftung für Schäden, die durch die Verwen-
dung dieser Maschine für andere Zwecke entstehen.
Das Produkt darf nur für die in den Katalogen und den technischen Beschreibungen vorgesehenen
Einsatzfälle und nur in Verbindung mit von ASM Assembly Systems GmbH & Co. KG empfohlenen
bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der Einsatz für einen
anderen oder erweiterten Zweck ist nicht vorgesehen.
Bei nicht bestimmungsgemäßem Gebrauch übernimmt ASM Assembly Systems GmbH & Co. KG
keine Haftung für eventuell auftretende Schäden und keine Garantie für einwandfreies und funkti-
onsgemäßes Arbeiten der Komponenten.
Der bestimmungsgemäße Gebrauch beinhaltet auch die Einhaltung aller in diesem Handbuch ent-
haltenen Anleitungen.
Damit das Produkt korrekt und zuverlässig funktioniert, muss es richtig transportiert, gelagert, auf-
gestellt und montiert werden und mit Sorgfalt betrieben und gewartet werden.
