4 Aufstellen und Inbetriebnahme
4.1 Transport- und Lieferkonfiguration
50 Bedienungsanleitung SIPLACE Tray Unit 08/2021
4.1.3 Lieferkonfiguration
Die SIPLACE Tray Unit wird komplett montiert geliefert.
Alle beweglichen Achsen sind mit Transportsicherungen fixiert. Siehe Abschnitt 4.4.2 "Transportsi-
cherungen entfernen" [}53].
4.1.4 SIPLACE Tray Unit transportieren
4.1.4.1 Sicherheitshinweise
WARNUNG
Verletzungsgefahr
► Beachten Sie die geltenden Unfallverhütungsvorschriften beim Transport schwerer
Güter.
► Tragen Sie insbesondere spezielle Sicherheitsschuhe, um die Quetschgefahr für die
Füße zu minimieren.
► Lesen Sie vor dem Transport diesen Abschnitt komplett durch, um schwere Schäden
an der Maschine zu vermeiden.
► Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem
Boden schweben. Wenn dies nicht der Fall ist, werden die Füße über den Boden ge-
zogen und kollidieren mit Hindernissen. Dies könnte das Maschinenfußgewinde im
Maschinenrahmen beschädigen.
4.1.4.2 Transportmittel
HINWEIS
Abstand vom Boden zur Unterseite der SIPLACE Tray Unit.
Wenn die SIPLACE Tray Unit auf SMEMA 900 eingestellt ist, beträgt der Abstand zwischen
dem Boden und der Unterseite der SIPLACE Tray Unit 83,5 mm.
Verwenden Sie zum Transport der Maschine einen Palettenhubwagen mit folgender Spezifikation:
Gabellänge min. 455 mm
Tragkraft min. 300 kg
Abstand zwischen den Gabeln ca. 500 mm
4.1.4.3 Hubwagen - Ansatzpunkte an der Maschine
WARNUNG
Verletzungsgefahr
► Transportieren Sie die Maschine bei längeren Wegstrecken immer mit Paletten-Hub-
wagen, um eine Beschädigung der Maschine zu vermeiden.
► Beachten Sie die Ansatzpunkte an der Maschine, um die Maschine von der Palette zu
heben oder sie ohne Palette zu transportieren. Siehe Abschnitt 2.2.1 "Warnschilder an
der Maschine" [}18] oder 2.2.2 "Warnschilder an der Maschine (China)" [}21].
4 Aufstellen und Inbetriebnahme
4.2 Infrastruktur am Aufstellort
Bedienungsanleitung SIPLACE Tray Unit 08/2021 51
WARNUNG
Verletzungsgefahr
Beachten Sie vor dem Anheben der Maschine unbedingt folgende Punkte, um irreversible
Schäden an der Maschine zu vermeiden.
► Die Gabeln müssen 90 Grad nach vorne ausgerichtet sein.
► Achten Sie darauf, dass Sie die Gabeln ganz durchschieben. Keine Kabel einklem-
men.
► Stellen Sie sicher, dass die Gabel ganz durchgeschoben ist, ABER nicht mit einer der
Front- oder Außenverkleidungen in Berührung kommt.
► Die Gabeln dürfen nur so weit geöffnet sein, dass sie sich weiterhin innerhalb der Auf-
lagefläche auf der Maschinenunterseite befinden.
► Vergrößern Sie den Gabelabstand nicht, so dass die Maschine nicht außerhalb dieser
Auflagefläche angehoben wird. Dies würde zu einer Deformation des Maschinenrah-
mens und/oder einer Beschädigung der Kabel und Leitungen führen.
► Achten Sie darauf, dass die Gabeln beim Anheben der Maschine gleichförmig belastet
werden.
► Eine feste Unterlage zwischen Gabel und Maschine verhindert das Kippen der
Maschine beim Anheben. So lässt sich eine einseitige Belastung der Maschinenfüße
vermeiden, was zu einer Verformung der Befestigung der Maschinenfüße führen wür-
de. Wir empfehlen, dass eine zweite Person das Anheben der Maschine überwacht
und sicherstellt, dass die Maschine beim Anheben durch den Gabelstapler nicht zur
Seite kippt.
4.1.4.4 Beim Transport unbedingt zu beachten
WARNUNG
Verletzungsgefahr
► Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem
Boden schweben. Wenn dies nicht der Fall ist, werden die Füße über den Boden ge-
zogen und kollidieren mit Hindernissen. Dies könnte die Maschinenfüße und/oder
Fußbefestigungen beschädigen.
4.2 Infrastruktur am Aufstellort
4.2.1 Empfehlungen zur Bodenbeschaffenheit
Der Unterboden, auf dem die Maschine aufgestellt wird, muss eine solide Basis bilden und eben
sein, da dynamische Kräfte beim Betrieb der Maschine Schwingungen verursachen können. Die
Größe der Schwingungen hängt von der Unterbodenkonstruktion ab. Grundsätzlich geeignet sind,
sofern die Parameter für die Bodenbelastung usw. eingehalten werden:
●
Stahlbeton-Deckenkonstruktionen, z.B. Decken in Industriehallen
●
Stahlbeton-Bodenplatten, z.B. Betonböden in nicht unterkellerten Industriehallen
●
Räume mit Doppelboden, sofern in den Zwischenraum ein stabiles Fundament eingezogen
ist. Es gelten für diesen Zwischenboden, der mit Stahlträgern oder aus Beton gefertigt sein
kann, die gleichen Aufstellbedingungen.
4.2.1.1 Maximale Bodenebenheit
Der Boden unter der Maschine darf nicht mehr als 0,63% geneigt sein. Dies entspricht einer Nei-
gung von 5mm über eine Entfernung von 800 mm.
4.2.1.2 Maschinengewicht und Bodenbelastbarkeit
Die Werte für Maschinengewicht und Bodenbelastbarkeit finden Sie in Abschnitt 3.2.1 "Abmessun-
gen und Gewicht" [}44].
4 Aufstellen und Inbetriebnahme
4.3 Aufstellen der Maschine
52 Bedienungsanleitung SIPLACE Tray Unit 08/2021
4.3 Aufstellen der Maschine
4.3.1 Warnhinweise
GEFAHR
Es ist nur ASM SMT Solutions-Technikern bzw. zertifizierten Personen erlaubt, die
Maschine aufzustellen und in Betrieb zu nehmen.
► Befolgen Sie immer die geltenden Unfallverhütungsvorschriften.
► Wenn Sie Montagearbeiten auf der Unterseite der Maschine durchführen müssen,
nehmen Sie zuerst geeignete Maßnahmen zum Sichern der Maschine vor. Das
Gabelstapler darf nicht als alleinige Abstützung verwendet werden.
► Tragen Sie zum Schutz ihrer Füße speziell verstärktes Schuhwerk.
4.3.2 Maschine mit dem Hubwagen anheben und transportieren
HINWEIS
Abstand vom Boden zur Unterseite der SIPLACE Tray Unit.
Wenn die SIPLACE Tray Unit auf SMEMA 900 eingestellt ist, beträgt der Abstand zwischen
dem Boden und der Unterseite der SIPLACE Tray Unit 83,5 mm.

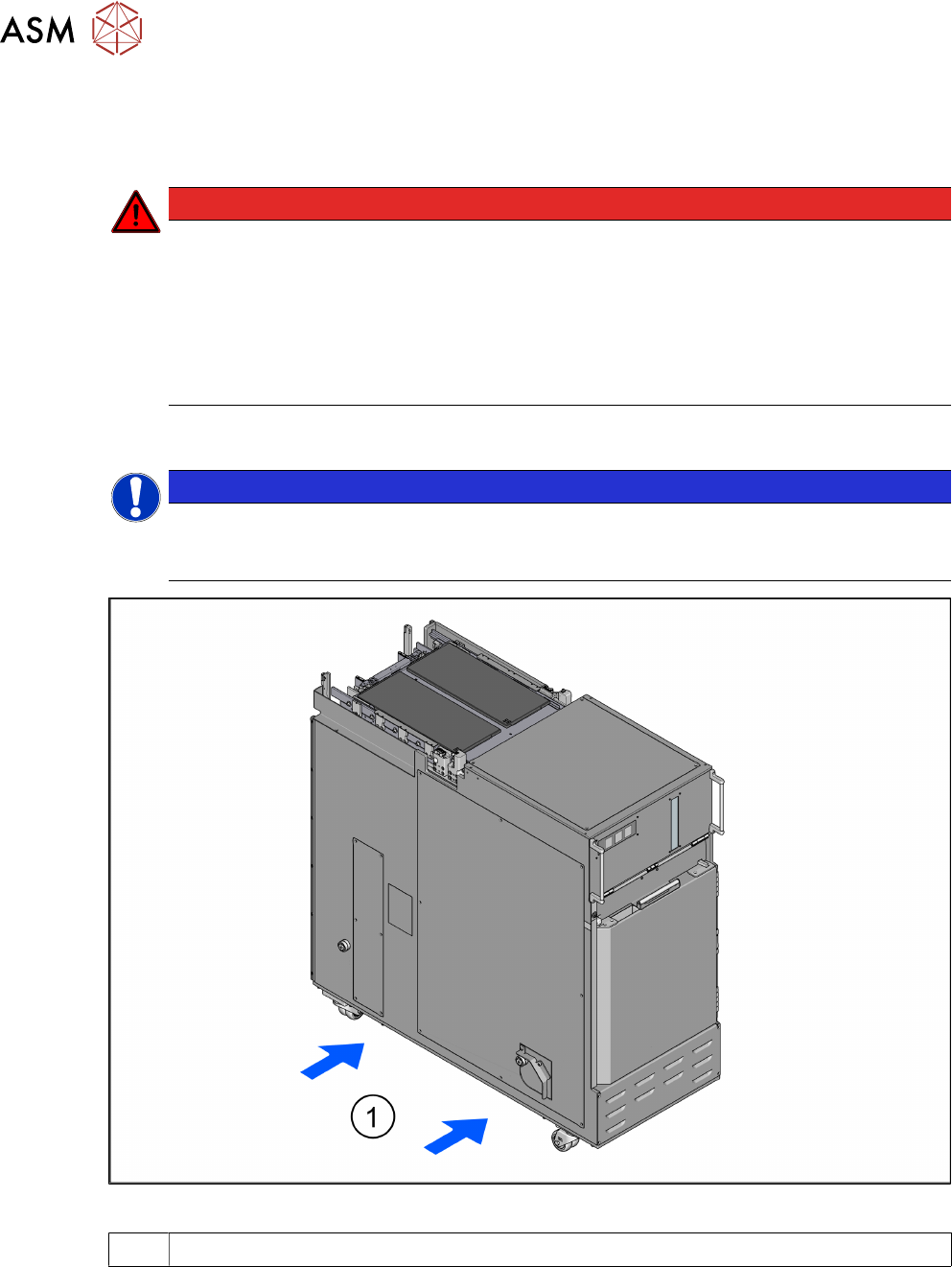

Abb.38: Ansatzpunkte für den Transport mit Hubwagen
1 Ansatzpunkte für den Transport mit Hubwagen
