Bedienungsanleitung Testprogramm SITEST 3 Kalibrierfunktionen Software-Version 40 4.xx Ausgabe 08/98 3.10 Flip-Chip-Kamera kalibrieren (SIPLACE 80F 4) 3 - 23 3.10 Flip-Chip-Kamera kalibrieren (SIPLACE 80F 4 ) ● Treffen S…
3 Kalibrierfunktionen Bedienungsanleitung Testprogramm SITEST
3.9 IC-Kamera kalibrieren (SIPLACE 80F4) Software-Version 404.xx Ausgabe 08/98
3 - 22
●
Klicken Sie die Schaltfläche
IC-Kopf / Kamera kalibrieren
an.
Die komplette Kalibrierung wird durchgeführt.
●
Wenn Sie die ermittelten Werte nach Abschluß des Kalibriervorgangs ansehen wollen, klicken Sie die
Schaltfläche
Kamerakoeffizient anzeigen...
an.
●
Wenn Sie die Werte für die Kameraposition und Fokushöhe ansehen wollen, klicken Sie die Schalt-
fläche
Kamera- und Fokusposition anzeigen...
an.
Eine Gegenüberstellung der aktuellen und alten Kameradaten (Kameraposition in x- und y-Richtung
und Fokushöhe) wird angezeigt.
HINWEIS
Die x- und y-Werte der aktuellen Kameraposition werden auch im Feld "Kameraposition" angezeigt.
●
Klicken Sie auf das Symbol , um in die Grundansicht zurückzukehren.
Bedienungsanleitung Testprogramm SITEST 3 Kalibrierfunktionen
Software-Version 404.xx Ausgabe 08/98 3.10 Flip-Chip-Kamera kalibrieren (SIPLACE 80F4)
3 - 23
3.10 Flip-Chip-Kamera kalibrieren (SIPLACE 80F
4
)
●
Treffen Sie die Vorbereitungen wie in Abschn. 3.1 beschrieben.
●
Klicken Sie in der Ansicht "IC-Kopf" (siehe Abb. 0.3.6) das Symbol an, um in die Ansicht
"FC-Kamera" umzuschalten.

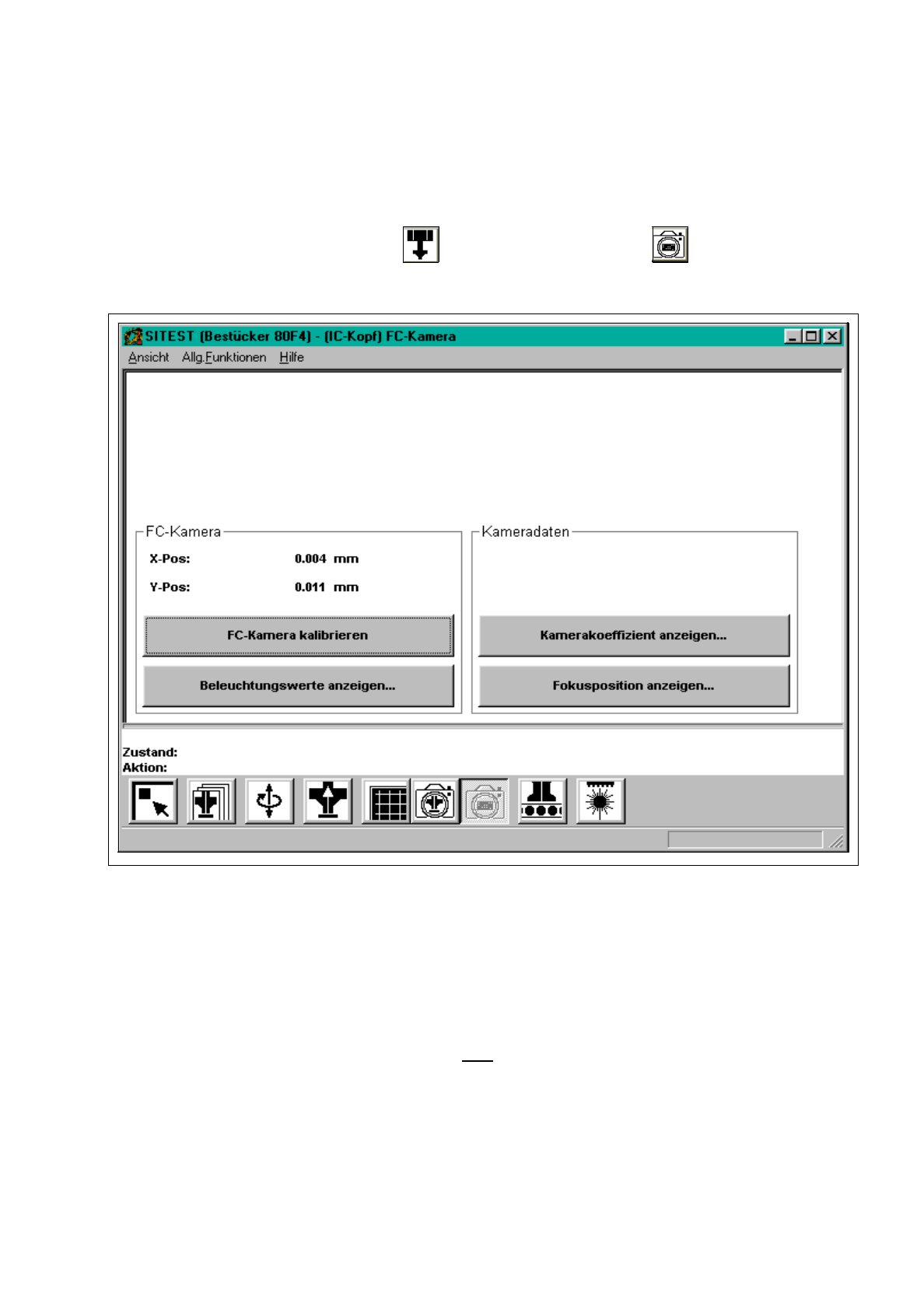

Abb. 3.10.1 Ansicht "FC-Kamera"
Übersicht der Funktionen:
–
FC-Kamera kalibrieren Kalibrieren der Flip-Chip-Kamera
–
Beleuchtungswerte anzeigen... Anzeige der Beleuchtungswerte
(Eine Änderung der Beleuchtungswerte ist in der Regel
nicht erforderlich. Eine unsachgemäße Änderung der Werte
verursacht falsche Kalibrierergebnisse.)
–
Kamerakoeffizient anzeigen... Anzeige der ermittelten Flip-Chip-Kamera-Werte
–
Fokusposition anzeigen... Anzeige der ermittelten Kamerposition und Fokushöhe
3 Kalibrierfunktionen Bedienungsanleitung Testprogramm SITEST
3.10 Flip-Chip-Kamera kalibrieren (SIPLACE 80F4) Software-Version 404.xx Ausgabe 08/98
3 - 24
●
Klicken Sie Schaltfläche
FC-Kamera kalibrieren
an.
Die Kalibrierung der Flip-Chip-Kamera wird durchgeführt.
●
Wenn Sie die ermittelten Werte nach Abschluß des Kalibriervorgangs ansehen wollen, klicken Sie die
Schaltfläche
Kamerakoeffizient anzeigen...
an.
●
Wenn Sie die Werte für die Kameraposition und Fokushöhe ansehen wollen, klicken Sie die Schalt-
fläche
Fokusposition anzeigen...
an.
HINWEIS
Die x- und y-Werte der aktuellen Kameraposition werden auch im Feld "FC-Kamera" angezeigt.
●
Klicken Sie auf das Symbol , um in die Grundansicht zurückzukehren.
