2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm S ITEST 2.2 Kopfplatine Software-Version 40 4.xx Ausgabe 08/98 2 - 20 ● Zur M essung d es aktuel len Vak uums im Haltek reis k licken Si e die Sc…
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 404.xx Ausgabe 08/98 2.2 Kopfplatine
2 - 19
2.2.2 Funktionen des RV-Kopfes im Halte- und Abwurfkreis
●
Wenn Sie die Kopffunktionen im Halte- und Abwurfkreiskreis testen wollen, klicken Sie in der
Ansicht "RV-Kopf" (siehe Abb. 0.3.5) das Symbol an, um auf die Ansicht "Kopfplatine RV-
Kopf, Halte- und Abwurfkreis" umzuschalten.
Abb. 2.2.2 Ansicht "Kopfplatine RV-Kopf, Halte- und Abwurfkreis"
Legende zu
Abb. 2.2.2
➀
Vakuum ein/ausschalten
➁
Blasluft an der Abwurfstation ein/ausschalten
➂
Ein-/Ausschwenken des dp-Antriebs
●
Wenn Sie z.B. die Kopffunktionen beim Einschwenken des dp-Antriebs testen wollen, aktivieren Sie
den entsprechenden Radioknopf im Feld "Drehstation" (siehe Abb. 2.2.2).
●
Um den Schrittmotor für die Einschwenkmechanik der dp-Station in die Ruhelage zu fahren, klicken
Sie die Schaltfläche
Schrittmotor initialisieren
im Feld "Drehstation" an.
➀➁
➂
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.2 Kopfplatine Software-Version 404.xx Ausgabe 08/98
2 - 20
●
Zur Messung des aktuellen Vakuums im Haltekreis klicken Sie die Schaltfläche
Vakuum im Halte-
kreis
an. Der gemessene Wert wird oberhalb der Schaltfläche angezeigt.
HINWEIS
Vor der Ausführung der Funktion "Pipetten schliessen" muß ein Kopfreferenzlauf mit dem RV-Kopf durch-
geführt worden sein (siehe Abschn. 1.4.3).
●
Falls Sie das Vakuum bei geschlossenen Pipetten messen wollen, klicken Sie vor dem Start der
Vakuummessung die Schaltfläche
Pipetten schliessen
an.
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 404.xx Ausgabe 08/98 2.2 Kopfplatine
2 - 21
2.2.3 Funktionen des IC-Kopfes im Bestückkreis (SIPLACE 80F
4
)
●
Klicken Sie in der Ansicht "IC-Kopf" (siehe Abb. 0.3.6) das Symbol an, um auf die Ansicht
"Kopfplatine IC-Kopf" umzuschalten.

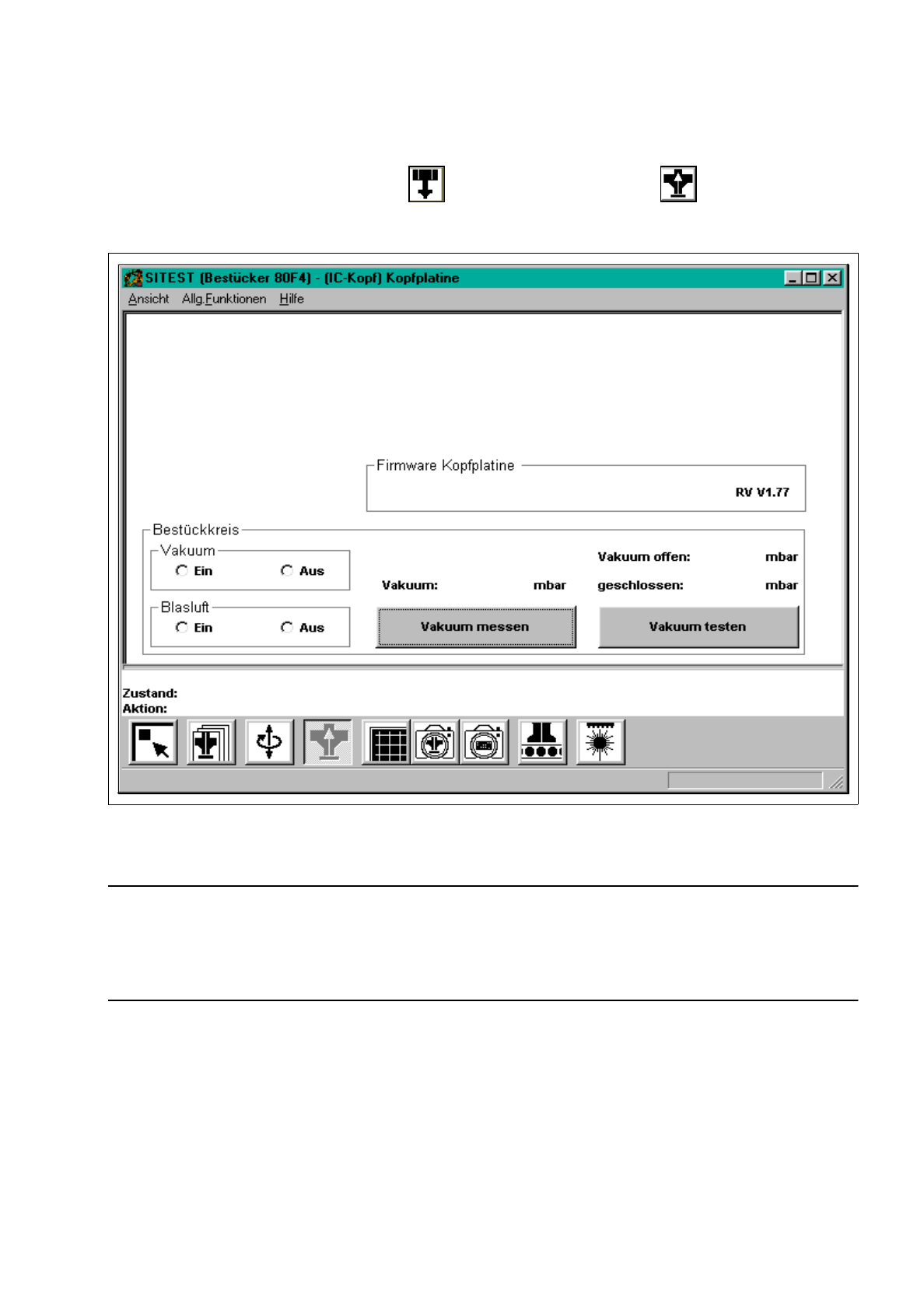

Abb. 2.2.3 Ansicht "Kopfplatine IC-Kopf"
HINWEIS
Da die Schaltflächen und Schaltknöpfe in der Ansicht "Kopfplatine IC-Kopf" die gleiche Funktion haben, wie
die gleichlautenden Schaltflächen und Schaltknöpfe in der Ansicht "Kopfplatine RV-Kopf, Bestück- und Abhol-
kreis" (siehe Abschn. 2.2.1, Abb. 2.2.1), werden sie in diesem Abschnitt nicht mehr beschrieben.
