3 Kalibrierfunktionen Bedienungsanleitung T estprogramm SITEST 3.12 Vermessen der Bestü cknestposition I (und der Bes tücknestposition II ) Software-Version 40 4.xx Ausgabe 08/98 3 - 30
Bedienungsanleitung Testprogramm SITEST 3 Kalibrierfunktionen
Software-Version 404.xx Ausgabe 08/98 3.12 Vermessen der Bestücknestposition I (und der Bestücknestposition II)
3 - 29
●
Klicken Sie in der Grundansicht das Symbol (für Portal 1 der SIPLACE 80S-20) bzw. das Symbol
(für das Portal der SIPLACE 80F
4
)
an, um die Bildschirmanzeige in die Ansicht "Portal" (siehe
Abb. 0.3.4) umzuschalten.
●
Klicken Sie das Symbol an, um in die Ansicht "Positionen kalibrieren" zu gelangen (siehe
Abb. 3.5.1).
●
Klicken Sie zur Überprüfung der Bestücknestposition die Schaltfläche
Anfahren
im Feld "Bestück-
nestposition" an. Das Portal verfährt mit der LP-Kamera über die Bestücknestposition
I
.
Die Bildschirmanzeige wird auf die LP-Kamera umgeschaltet.
●
Überprüfen Sie, ob das "Bestücknest
I
" im Suchfenster der LP-Kamera zu sehen ist.
●
Schalten Sie die Bildschirmanzeige mit
ESC
in den normalen Programmodus zurück.
●
Um die Position des Bestücknestes zu korrigieren, klicken Sie die Schaltfläche
Teachen
im Feld
"Bestücknestposition" an.
Die Einstellbox zum Teachen des Portals wird geöffnet und die Bildschirmanzeige wird auf die LP-
Kamera umgeschaltet (Vorgehensweise für das Verfahren des Portals beim Teachen siehe Kap. 1,
Abschn. 1.6.)
●
Teachen Sie mit Hilfe der Richtungstasten
↑↓ ← →
die Bestücknestposition
I
.
●
Schalten Sie die Bildschirmanzeige mit
ESC
in den normalen Programmodus zurück, wenn Sie mit
dem Teachen fertig sind.
●
Klicken Sie die Schaltfläche
Beenden
in der Einstellbox an. Die geteachte Position wird übernommen.
Die Positionswerte für x und y werden im Feld "Bestücknestposition" angezeigt.
●
Wenn ein Doppeltransport in der Maschine eingebaut ist, klicken Sie die Schaltfläche
Anfahren
im
Feld "Bestücknestposition 2" an.
Das Portal verfährt mit der LP-Kamera über die Bestücknestposition
II
.
Die Bildschirmanzeige wird auf die LP-Kamera umgeschaltet.
●
Für die Ausführung der weiteren Arbeitsschritte gehen Sie in der gleichen Weise vor, wie für Bestück-
nest
I
beschrieben.
●
Klicken Sie auf das Symbol , um in die Grundansicht zurückzukehren.
●
Fahren Sie die Leiterplatte(n) mit Hilfe der Transportfunktionen in das Ausgabeband (siehe Kap. 2,
Abschn. 2.5).
●
Klicken Sie auf das Symbol , um wieder in die Grundansicht zurückzukehren.
3 Kalibrierfunktionen Bedienungsanleitung Testprogramm SITEST
3.12 Vermessen der Bestücknestposition I (und der Bestücknestposition II) Software-Version 404.xx Ausgabe 08/98
3 - 30
Bedienungsanleitung Testprogramm SITEST 3 Kalibrierfunktionen
Software-Version 404.xx Ausgabe 08/98 3.13 Vermessen der Abholpositionen von Spur 1 und 120
3 - 31
3.13 Vermessen der Abholpositionen von
Spur 1 und 120
HINWEIS
Vergewissern Sie sich, daß die Kalibrierdaten für Segmentoffset
II
(RV-LP-Kameraoffset), LP-Kamera und
Maschinennullpunkt bereits ermittelt wurden.
●
Stellen Sie die Einrichtlehre auf die Spur 1 oder 120 des zu vermessenden BE-Tisches.
HINWEIS
Vergewissern Sie sich vorher, daß der BE-Tisch unter der Einrichtlehre keine Unebenheiten oder Ver-
schmutzungen aufweist.
●
Klicken Sie in der Grundansicht das Symbol bzw. an, um die Bildschirmanzeige in die
Ansicht "BE-Tisch" (siehe Abb. 0.3.9) des gewünschten BE-Tisches umzuschalten.
●
Klicken Sie das Symbol an, um in die Ansicht "Abholposition Spur 1 und Spur 120" umzuschalten.

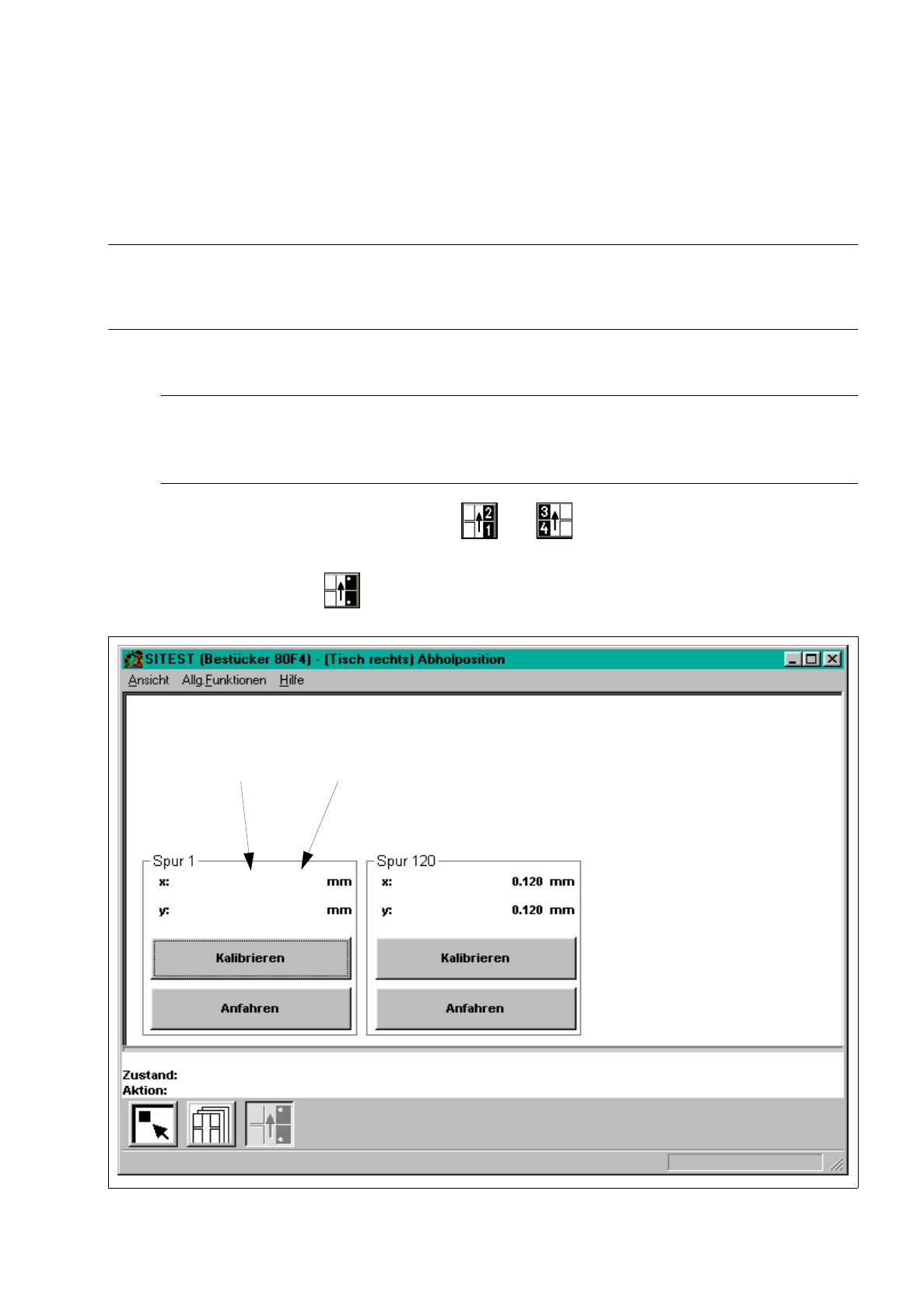

Abb. 3.13.1 Ansicht "Abholposition Spur 1 und Spur 120"
aktueller Wert
alter Wert
0.001 (0.001)
0.001 (0.001)
