Bedienungsanleitung Testprogramm SITEST 0 Einführung in die Bedienoberfläche des Testprogramms
Software-Version 404.xx Ausgabe 08/98 0.3 Bedienoberfläche - Ansichten
0 - 23
0.3.4 Ansicht "RV-Kopf"
Von der Ansicht "RV-Kopf" aus können alle Funktionen, die den jeweiligen Revolverkopf betreffen, aufgerufen
werden.
Abb. 0.3.5 Ansicht "RV-Kopf" (Beispiel "Funktionen RV-Kopf")
Legende zu Abb. 0.3.5
➀
Grundansicht
➁
Funktionen RV-Kopf
➂
Achsfunktionen
➃
Bestück- und Abholkreis
➄
Halte- und Abwurfkreis
➅
RV-Mapping
➆
RV-Kopf / Kamera
➇
Pipettenwechsler
➀➁➂➃➄
➅
➆ ➇
0 Einführung in die Bedienoberfläche des Testprogramms Bedienungsanleitung Testprogramm SITEST
0.3 Bedienoberfläche - Ansichten Software-Version 404.xx Ausgabe 08/98
0 - 24
0.3.5 Ansicht "IC-Kopf", SIPLACE 80F
4
Von der Ansicht "IC-Kopf" aus können alle Funktionen, die den IC-Kopf betreffen, aufgerufen werden.

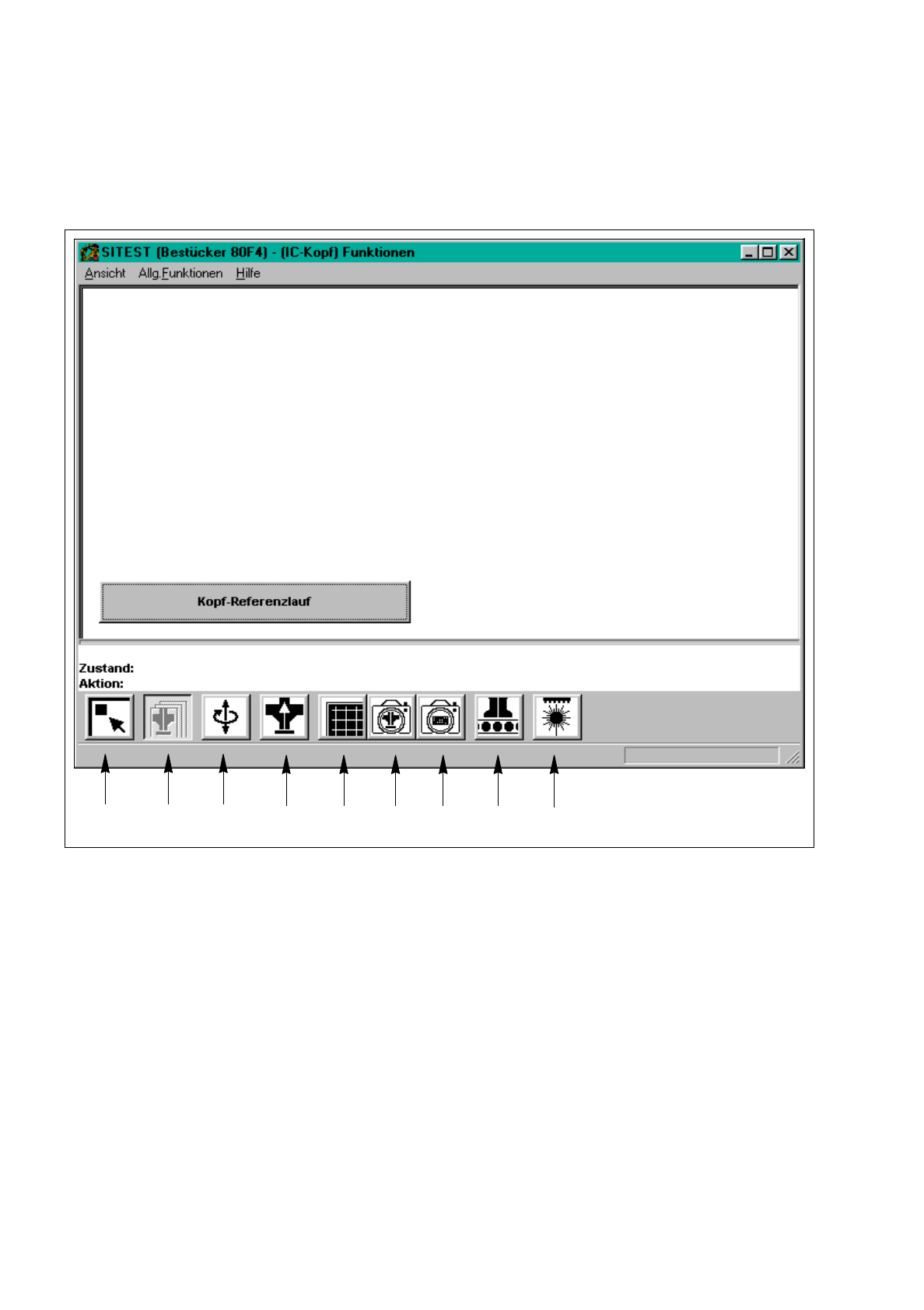

Abb. 0.3.6 Ansicht "IC-Kopf" (Beispiel "Funktionen IC-Kopf")
Legende zu Abb. 0.3.6
➀
Grundansicht
➁
Funktionen IC-Kopf
➂
Achsfunktionen
➃
Kopfplatine
➄
IC-Mapping
➅
IC-Kopf und IC-Kamera
➆
FC-Kamera
➇
IC-Pipettenwechsler
➈
Koplanaritätsmodul
➀➁➂
➃➄➅➆➇ ➈
Bedienungsanleitung Testprogramm SITEST 0 Einführung in die Bedienoberfläche des Testprogramms
Software-Version 404.xx Ausgabe 08/98 0.3 Bedienoberfläche - Ansichten
0 - 25
0.3.6 Ansicht "Flußmittel-Dispenser", SIPLACE 80F
4
In der Ansicht "Flußmittel-Dispenser" sind alle Schaltflächen enthalten, mit deren Hilfe die Funktionen des
Flußmittel-Dispensers getestet werden können.
Abb. 0.3.7 Ansicht "Flußmittel-Dispenser" (Beispiel "Funktionen Flußmittel-Dispenser")
Legende zu Abb. 0.3.7
➀
Grundansicht
➁
Funktionen Flußmittel-Dispenser
➀
➁
