5 Feinkalibrierung Bedienungs anleitung Testprogramm SITEST 5.2 Ausführung der Feinkalibrierung Software-Ve rsion 404.xx Ausgabe 08/98 5 - 6 ● Deakt ivi eren Si e das Symb ol (Bearb eite n) du rch An kli cken. ● Klic ken…
Bedienungsanleitung Testprogramm SITEST 5 Feinkalibrierung
Software-Version 404.xx Ausgabe 08/98 5.2 Ausführung der Feinkalibrierung
5 - 5
5.2 Ausführung der Feinkalibrierung
5.2.1 Vorbereitungen
●
Schalten Sie die Maschine ein.
Der Stationsrechner bootet und nach kurzer Zeit wird die Bedienoberfläche des SR-Programms in der
Grundansicht dargestellt.
HINWEIS
Die Maschine muß ca. 1 Stunde vor Beginn der Feinkalibrierung eingeschaltet werden, damit sie sich
im betriebswarmen Zustand befindet.
An der Vorgänger- und Nachfolgestation muß die HALT-Taste betätigt werden.
Abb. 5.2.1 Grundansicht der Bedienoberfläche des SR-Programms (Beispiel SIPLACE 80S-20)
●
Betätigen Sie die START-Taste. Der Referenzlauf wird durchgeführt.
●
Klicken Sie in der Menüzeile Optionen --> Bedienebene... an.
Die Einstellbox "Bedienebene" wird geöffnet.
●
Aktivieren Sie den Radioknopf für Servicetechniker und schließen Sie die Einstellbox mit OK.
Falls ein Kennwort festgelegt ist, wird eine Dialogbox zur Eingabe des Kennwortes geöffnet.
●
Geben Sie das Kennwort ein und bestätigen Sie es mit OK.
5 Feinkalibrierung Bedienungsanleitung Testprogramm SITEST
5.2 Ausführung der Feinkalibrierung Software-Version 404.xx Ausgabe 08/98
5 - 6
●
Deaktivieren Sie das Symbol (Bearbeiten) durch Anklicken.
●
Klicken Sie in der Menüzeile
Optionen
-->
Betriebsart...
an.
Die Einstellbox "Betriebsart" wird geöffnet.
●
Aktivieren Sie den Radioknopf
Stand Alone
und bestätigen Sie die Einstellung mit
OK
.
●
Betätigen Sie die START-Taste. Der Referenzlauf wird durchgeführt.
●
Deaktivieren Sie das Symbol (Bearbeiten anhalten) durch Anklicken.
●
Klicken Sie je nach Bedarf das Symbol für "LP-Transport 1" bzw. das Symbol für
"LP-Transport 2" an, um in die Ansicht "Transportfunktionen" des gewünschten Transports umzu-
schalten.
●
Klicken Sie das Symbol für "Transportbandbreite" an, und stellen Sie die Breite des Transport-
bandes mit Hilfe der entsprechenden Funktionen auf 214 mm
(Breite der Meßplatte) ein.
●
Klicken Sie auf das Symbol , um in die Grundansicht zurückzukehren.
●
Klicken Sie in der Menüzeile
Optionen
-->
Nutzen für Feinkalibrierung
an.
Die nachfolgende Einstellbox wird geöffnet.
HINWEIS
Es stehen mehrere Nutzen (Bestückprogramme) für die Feinkalibrierung zur Auswahl.
Je nachdem, für welchen Bestückkopf die Feinkalibrierung ausgeführt werden soll und in welchem
Transport sich die Meßplatte befindet, muß der entsprechende Nutzen gewählt werden.
●
Klicken Sie den Eintrag für den gewünschten Nutzen an, und bestätigen Sie die Auswahl mit
OK
.
●
Deaktivieren Sie das Symbol (Bearbeiten) durch Anklicken.
●
Wechseln Sie ggf. nach Aufforderung der SR-Software die Pipetten am Bestückkopf von Hand
(Vorgehensweise siehe Kap. 4 der "Betriebsanleitung SIPLACE 80S-20/F4/F4-6/F5").
HINWEIS
Für den RV-Kopf muß der Pipettentyp 720
verwendet werden und für den IC-Kopf der
Pipettentyp 417.
Bedienungsanleitung Testprogramm SITEST 5 Feinkalibrierung
Software-Version 404.xx Ausgabe 08/98 5.2 Ausführung der Feinkalibrierung
5 - 7
●
Legen Sie die Meßplatte über den Sensor des Eingabebandes.
HINWEIS
Die Meßplatte muß so eingelegt werden, daß die auf der Platte angebrachte Pfeilmarkierung in
Transportrichtung zeigt.
Die Meßplatte wird in das Mittenband gefahren, bestückt und anschließend in das Ausgabeband
gefahren.
●
Entnehmen Sie die Meßplatte vorsichtig und legen Sie sie in das Eingabeband.
●
Deaktivieren Sie das Symbol (Bearbeiten anhalten) durch Anklicken.
●
Klicken Sie das Symbol an, um das Testprogramm SITEST zu starten.
Nach kurzer Zeit wird am Bildschirm die Bedienoberfläche des Testprogramms in der Grundansicht
angezeigt (siehe Kap. 0, Abb. 0.2.1 bzw. Abb. 0.2.2).
HINWEIS
Bei einem synchronen Doppeltransport muß vor der Durchführung der Feinkalibrierung die Trans-
portart von
Doppeltransport synchron
auf
Doppeltransport asynchron
eingestellt werden
(Vorgehensweise siehe Kap. 1, Abschn. 1.3).
●
Klicken Sie die Schaltfläche
Gesamt Referenzlauf
an.
Der Referenzlauf für alle Kopf- und Portalachsen wird durchgeführt.
●
Fahren Sie die Meßplatte mit Hilfe der Transportfunktionen (siehe Kap. 2, Abschn. 2.5) in das Mitten-
band.
5.2.2 Messung für die Feinkalibrierung durchführen
●
Klicken Sie in der Grundansicht die Schaltfläche
Maschine kalibrieren...
an.
Die Einstellbox "Gesamtmaschine kalibrieren" wird geöffnet (siehe Kap. 3, Abb. 3.2.1).
●
Klicken Sie in der Einstellbox die Schaltfläche
Feinkalibrierung
an.

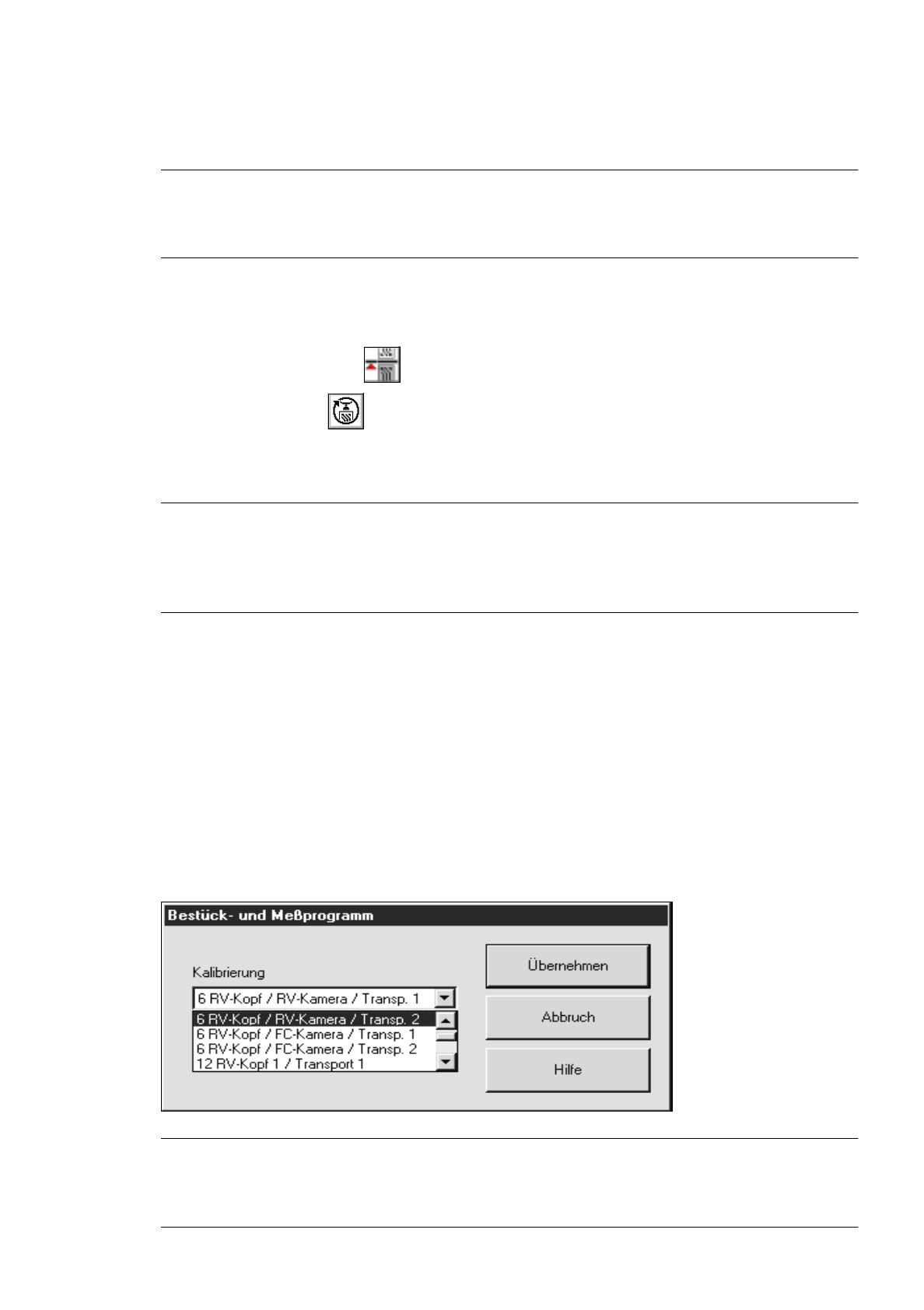

Die nachfolgende Dialogbox wird geöffnet.
HINWEIS
Je nachdem, mit welchem Bestückprogramm bestückt wurde, muß analog dazu das entsprechende
Meßprogramm gewählt werden.
