Bedienungsanleitung Testprogramm SITEST 5 Feinkalibrierung Software-Version 40 4.xx A usgabe 08/98 5.2 Ausführung der Feinkalibrierung 5 - 5 5.2 Ausführung de r Feinkalibrieru ng 5.2.1 Vor bereitungen ● Schal ten Sie di …
5 Feinkalibrierung Bedienungsanleitung Testprogramm SITEST
5.1 Voraussetzungen und allgemeine Vorbereitungen Software-Version 404.xx Ausgabe 08/98
5 - 4
5.1.2 Allgemeine Vorbereitungen
●
Legen Sie die Beleuchtungseinheit in die Maschine (unterhalb des Transportes) ein und schieben Sie
sie bis zum Sonarbero.
●
Schließen Sie die Beleuchtungseinheit an die Stromversorgung an.
●
Setzen Sie die manuelle Trayaufnahme auf die Spur 67 des entsprechenden Stellplatzes (siehe
Zuordnungen in nachfolgender Tabelle) .
●
Stellen Sie das Magazin mit den Glasbauelementen für den entsprechenden Kopf- bzw. Kameratyp
(siehe Tab. 5.1 - 1) auf die manuelle Trayaufnahme und schieben Sie es an den hinteren Anschlag.
●
Klemmen Sie das Magazin mit Hilfe des Niederhalters.
ACHTUNG !
Für eine einwandfreie Messung ist unbedingt darauf zu achten, daß die Glasbauelemente und die
Meßplatte frei von Verunreinigungen sind.
●
Reinigen Sie die Meßplatte und ziehen Sie die doppelseitig klebende glasklare Folie auf.
Achten Sie hierbei unbedingt darauf, daß die Folie im Bereich der Linienmarkierungen auf der Meß-
platte blasenfrei aufgezogen ist.
Portal Kopftyp Kameratyp Glas-
bauelement
Stellplatz Spur
1 12er-Revolverkopf Standard CC02_05 3 67
2 12er-Revolverkopf Standard CC02_05 1 67
1 6er-Revolverkopf Standard CC02_05 3 67
1 6er-Revolverkopf Flip-Chip CC03_300 3 67
1 IC-Kopf Standard CC02_05 1 67
1 IC-Kopf Flip-Chip CC03_300 1 67
1 IC-Kopf + WPW Standard CC02_05 2 67
1 IC-Kopf + WPW Flip-Chip CC03_300 2 67
Tab. 5.1 - 1 Zuordnungen für die unterschiedlichen Maschinenkonfigurationen
Bedienungsanleitung Testprogramm SITEST 5 Feinkalibrierung
Software-Version 404.xx Ausgabe 08/98 5.2 Ausführung der Feinkalibrierung
5 - 5
5.2 Ausführung der Feinkalibrierung
5.2.1 Vorbereitungen
●
Schalten Sie die Maschine ein.
Der Stationsrechner bootet und nach kurzer Zeit wird die Bedienoberfläche des SR-Programms in der
Grundansicht dargestellt.
HINWEIS
Die Maschine muß ca. 1 Stunde vor Beginn der Feinkalibrierung eingeschaltet werden, damit sie sich
im betriebswarmen Zustand befindet.
An der Vorgänger- und Nachfolgestation muß die HALT-Taste betätigt werden.

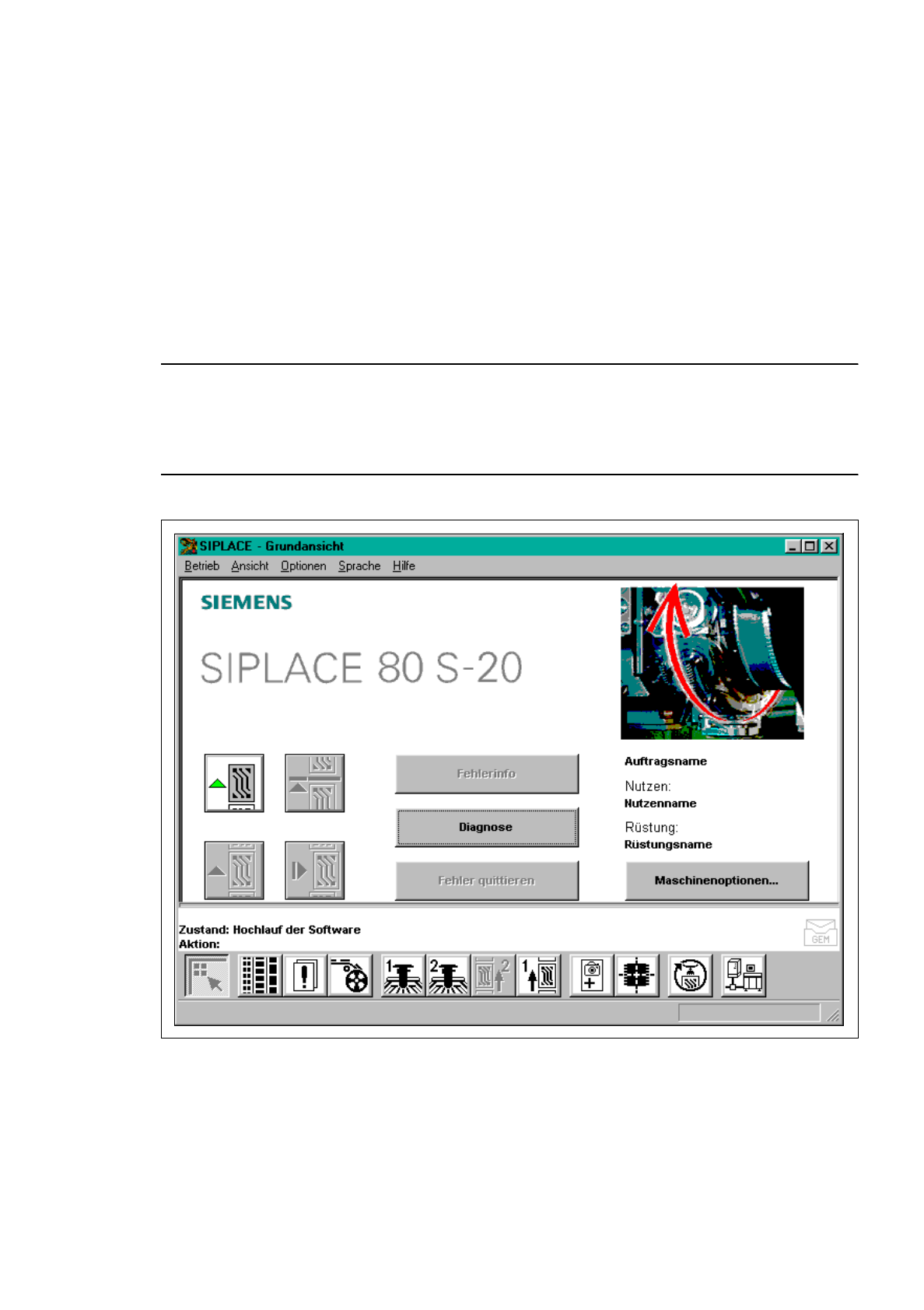

Abb. 5.2.1 Grundansicht der Bedienoberfläche des SR-Programms (Beispiel SIPLACE 80S-20)
●
Betätigen Sie die START-Taste. Der Referenzlauf wird durchgeführt.
●
Klicken Sie in der Menüzeile Optionen --> Bedienebene... an.
Die Einstellbox "Bedienebene" wird geöffnet.
●
Aktivieren Sie den Radioknopf für Servicetechniker und schließen Sie die Einstellbox mit OK.
Falls ein Kennwort festgelegt ist, wird eine Dialogbox zur Eingabe des Kennwortes geöffnet.
●
Geben Sie das Kennwort ein und bestätigen Sie es mit OK.
5 Feinkalibrierung Bedienungsanleitung Testprogramm SITEST
5.2 Ausführung der Feinkalibrierung Software-Version 404.xx Ausgabe 08/98
5 - 6
●

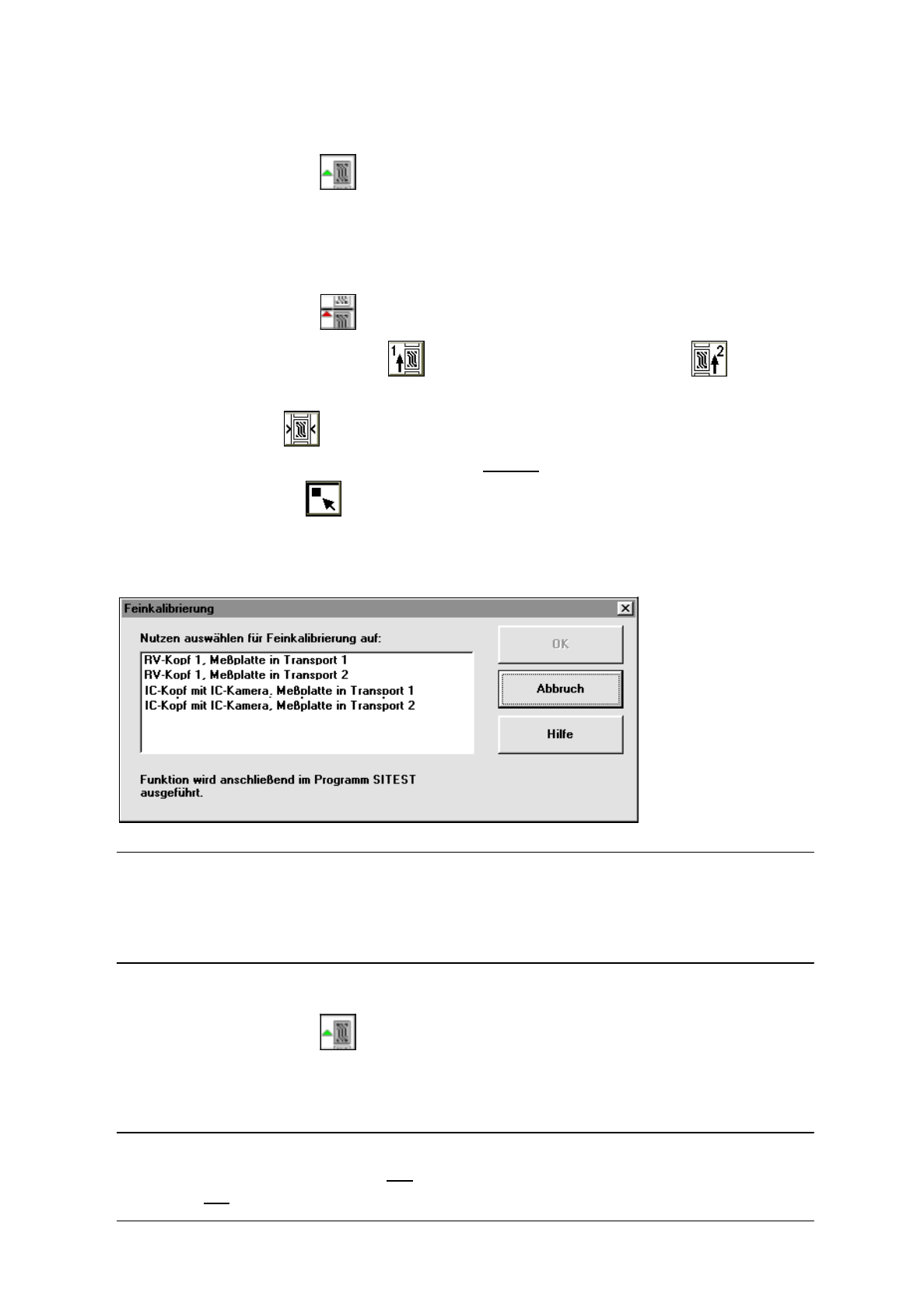

Deaktivieren Sie das Symbol (Bearbeiten) durch Anklicken.
●
Klicken Sie in der Menüzeile
Optionen
-->
Betriebsart...
an.
Die Einstellbox "Betriebsart" wird geöffnet.
●
Aktivieren Sie den Radioknopf
Stand Alone
und bestätigen Sie die Einstellung mit
OK
.
●
Betätigen Sie die START-Taste. Der Referenzlauf wird durchgeführt.
●
Deaktivieren Sie das Symbol (Bearbeiten anhalten) durch Anklicken.
●
Klicken Sie je nach Bedarf das Symbol für "LP-Transport 1" bzw. das Symbol für
"LP-Transport 2" an, um in die Ansicht "Transportfunktionen" des gewünschten Transports umzu-
schalten.
●
Klicken Sie das Symbol für "Transportbandbreite" an, und stellen Sie die Breite des Transport-
bandes mit Hilfe der entsprechenden Funktionen auf 214 mm
(Breite der Meßplatte) ein.
●
Klicken Sie auf das Symbol , um in die Grundansicht zurückzukehren.
●
Klicken Sie in der Menüzeile
Optionen
-->
Nutzen für Feinkalibrierung
an.
Die nachfolgende Einstellbox wird geöffnet.
HINWEIS
Es stehen mehrere Nutzen (Bestückprogramme) für die Feinkalibrierung zur Auswahl.
Je nachdem, für welchen Bestückkopf die Feinkalibrierung ausgeführt werden soll und in welchem
Transport sich die Meßplatte befindet, muß der entsprechende Nutzen gewählt werden.
●
Klicken Sie den Eintrag für den gewünschten Nutzen an, und bestätigen Sie die Auswahl mit
OK
.
●
Deaktivieren Sie das Symbol (Bearbeiten) durch Anklicken.
●
Wechseln Sie ggf. nach Aufforderung der SR-Software die Pipetten am Bestückkopf von Hand
(Vorgehensweise siehe Kap. 4 der "Betriebsanleitung SIPLACE 80S-20/F4/F4-6/F5").
HINWEIS
Für den RV-Kopf muß der Pipettentyp 720
verwendet werden und für den IC-Kopf der
Pipettentyp 417.
