0 Einführung in die Bedienoberfläche des T estprogramm s Bedienungsanleitung Testprogramm SITEST 0.3 Bedienoberfläche - Ansichten Software-Version 404.xx Ausgabe 08/98 0 - 26 0.3.7 Ansich t "LP-Transport" Von d…
Bedienungsanleitung Testprogramm SITEST 0 Einführung in die Bedienoberfläche des Testprogramms
Software-Version 404.xx Ausgabe 08/98 0.3 Bedienoberfläche - Ansichten
0 - 25
0.3.6 Ansicht "Flußmittel-Dispenser", SIPLACE 80F
4
In der Ansicht "Flußmittel-Dispenser" sind alle Schaltflächen enthalten, mit deren Hilfe die Funktionen des
Flußmittel-Dispensers getestet werden können.

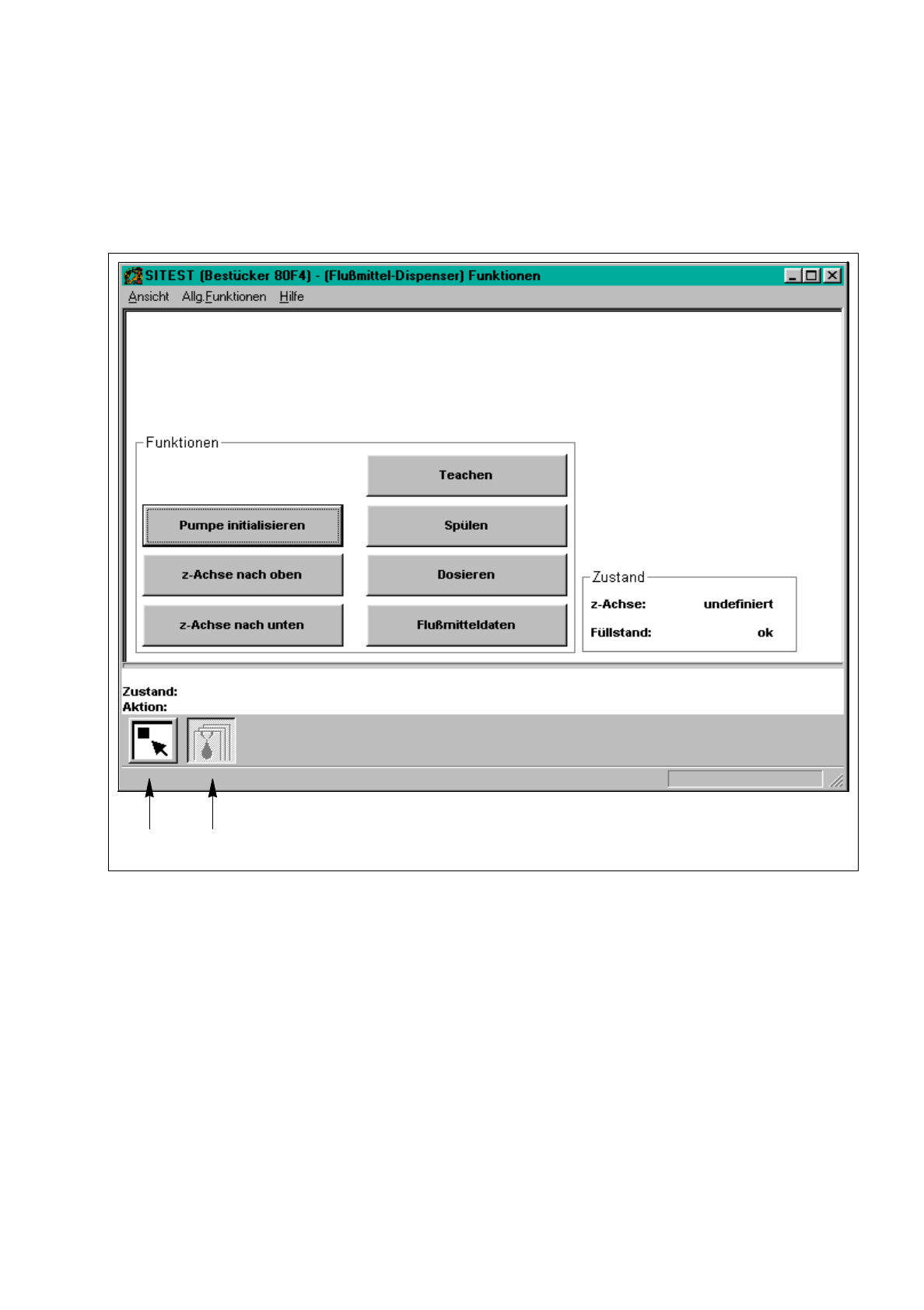

Abb. 0.3.7 Ansicht "Flußmittel-Dispenser" (Beispiel "Funktionen Flußmittel-Dispenser")
Legende zu Abb. 0.3.7
➀
Grundansicht
➁
Funktionen Flußmittel-Dispenser
➀
➁
0 Einführung in die Bedienoberfläche des Testprogramms Bedienungsanleitung Testprogramm SITEST
0.3 Bedienoberfläche - Ansichten Software-Version 404.xx Ausgabe 08/98
0 - 26
0.3.7 Ansicht "LP-Transport"
Von der Ansicht "LP-Transport" aus können alle Funktionen, die den gewählten LP-Transport betreffen, auf-
gerufen werden.

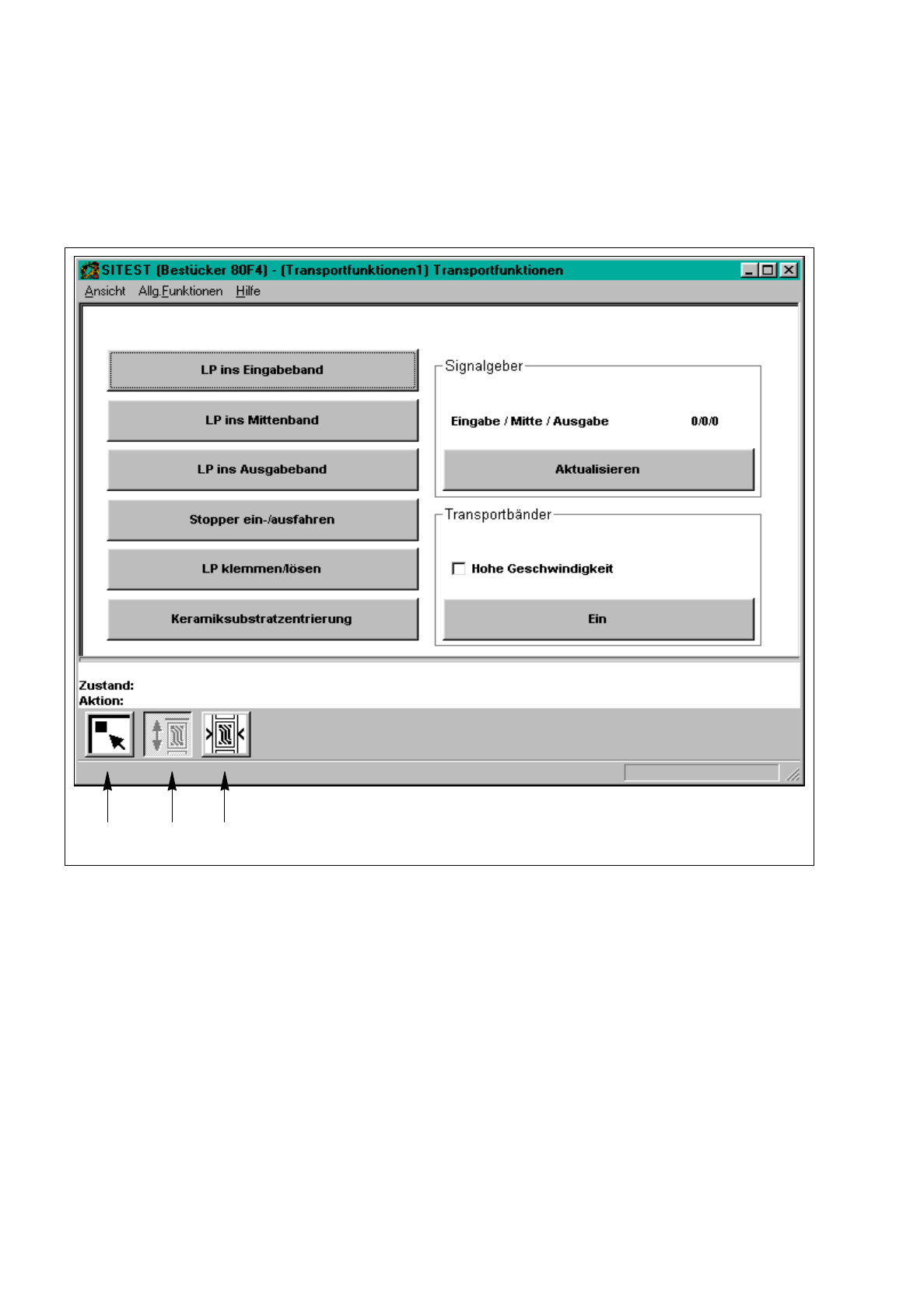

Abb. 0.3.8 Ansicht "LP-Transport" (Beispiel "Funktionen LP-Transport", SIPLACE 80F
4
)
Legende zu Abb. 0.3.8
➀
Grundansicht
➁
Funktionen LP-Transport
➂
Transportbandbreite
➀➁➂
Bedienungsanleitung Testprogramm SITEST 0 Einführung in die Bedienoberfläche des Testprogramms
Software-Version 404.xx Ausgabe 08/98 0.3 Bedienoberfläche - Ansichten
0 - 27
0.3.8 Ansicht "BE-Tisch"
Von der Ansicht "BE-Tisch" aus können alle Funktionen, die den jeweiligen BE-Tisch betreffen, aufgerufen
werden.

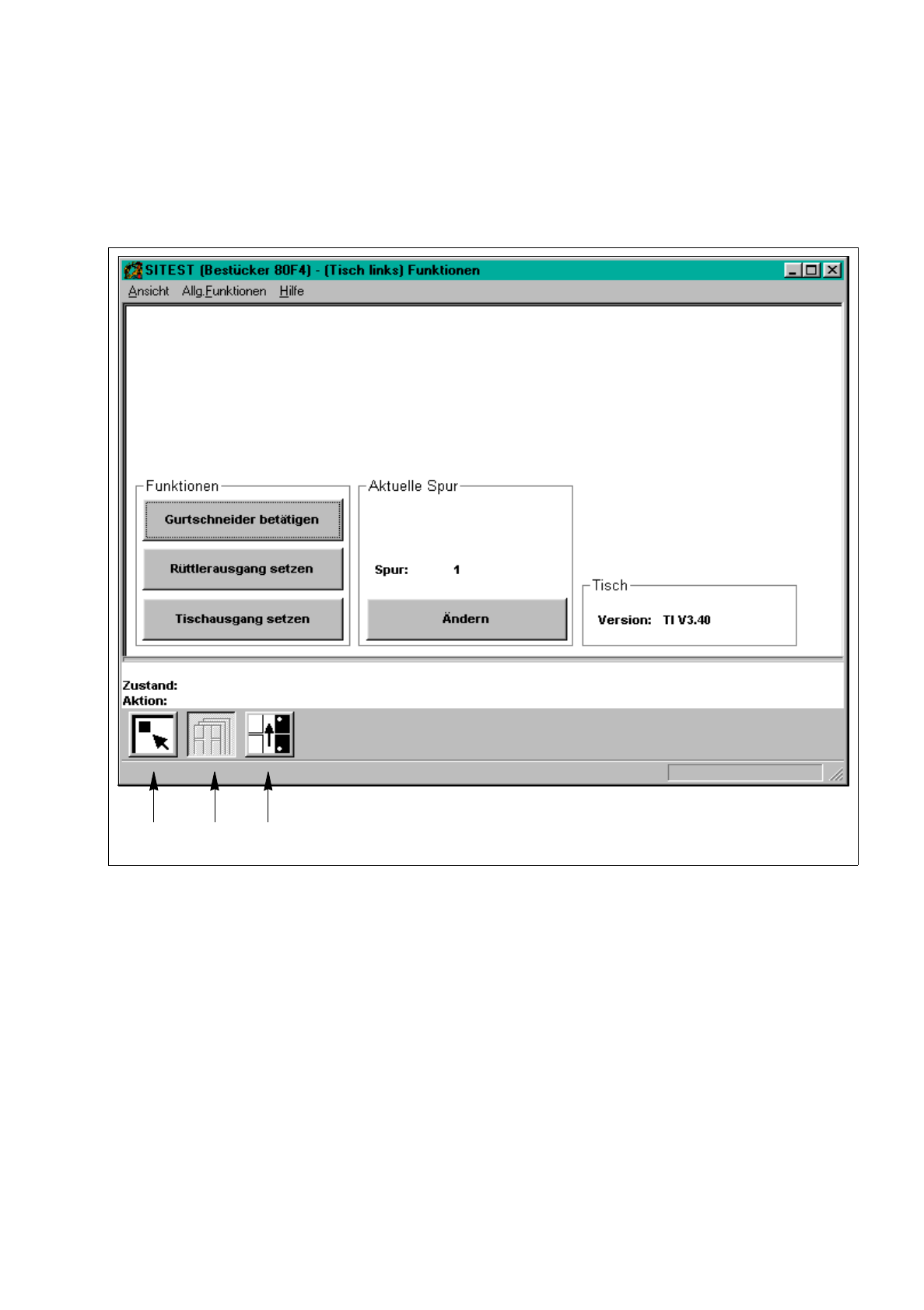

Abb. 0.3.9 Ansicht "BE-Tisch" (Beispiel "Funktionen BE-Tisch")
Legende zu Abb. 0.3.9
➀
Grundansicht
➁
Funktionen BE-Tisch
➂
Abholpositionen (Spur 1 und 120)
➀➁➂
