4 Mapping Bedienungsanleitung Testprogramm SITEST
4.3 RV-Mapping Software-Version 404.xx Ausgabe 08/98
4 - 10

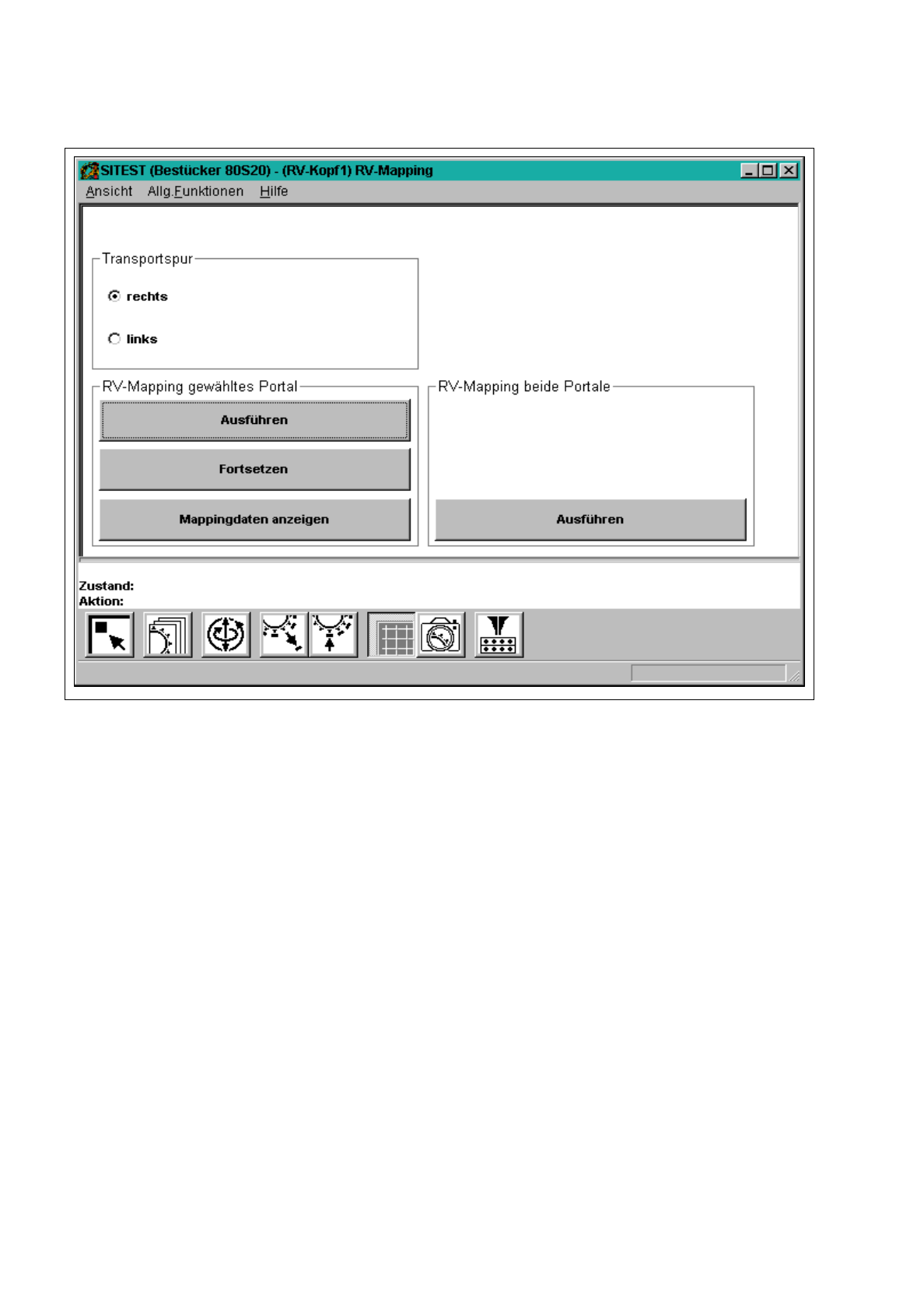

Abb. 4.3.1 Ansicht "RV-Mapping"
Folgende Funktionen stehen in der Ansicht "RV-Mapping" zur Verfügung:
–
rechts Auswahl der rechten Transportspur
–
links Auswahl der linken Transportspur beim Doppeltransport
–
Ausführen Mappinglauf starten
(Feld "RV-Mapping gewähltes Portal")
–
Fortsetzen Mapping fortsetzen
–
Mappingdaten anzeigen Anzeige der ermittelten Mappingdaten
–
Ausführen Durchführung des Mappinglaufs für beide Portale der SIPLACE
(Feld "RV-Mapping beide Portale")
80S-20 (Der Portalwechsel erfolgt automatisch. Der Mappinglauf
wird zuerst für Portal 1, dann für Portal 2 durchgeführt.)
Bedienungsanleitung Testprogramm SITEST 4 Mapping
Software-Version 404.xx Ausgabe 08/98 4.3 RV-Mapping
4 - 11
4.3.1 Mappinglauf mit beiden Portalen (SIPLACE 80S-20)
●
Klicken Sie im Feld
"
RV-Mapping beide Portale
"
die Schaltfläche
Ausführen
an.
Das Portal 1 führt den Mappinglauf durch. Nach dem Mappinglauf wird das Portal 1 automatisch in die
Parkposition gefahren und das Portal 2 führt den Mappinglauf durch.
Nach fehlerfreier Beendigung des Mappinglaufs werden die ermittelten Daten automatisch gespeichert.
●
Aktivieren Sie bei installiertem Doppeltransport den Radioknopf für die Transportspur, für die das
Mapping noch nicht durchgeführt wurde.
●
Klicken Sie die Schaltfläche
Ausführen
im Feld
"
RV-Mapping beide Portale
"
an.
Der Mappinglauf wird mit beiden Portalen auf der gewählten Transportspur durchgeführt.
Nach fehlerfreier Beendigung des Mappinglaufs werden die ermittelten Daten automatisch gespeichert.
●
Klicken Sie das Symbol an, um in die Grundansicht zurückzukehren.
4.3.2 Mappinglauf mit dem aktiven Portal
(SIPLACE 80S-20 / SIPLACE 80F
4
)
●
Klicken Sie im Feld "RV-Mapping gewähltes Portal" die Schaltfläche Ausführen an.
Das aktive Portal führt den Mappinglauf durch. Nach fehlerfreier Beendigung des Mappinglaufs
werden die ermittelten Daten automatisch gespeichert.
●
Aktivieren Sie bei installiertem Doppeltransport den Radioknopf für die Transportspur, für die das
Mapping noch nicht durchgeführt wurde.
●
Klicken Sie erneut die Schaltfläche
Ausführen
im Feld
"
RV-Mapping gewähltes Portal
"
an.
Das aktive Portal führt dem Mappinglauf auf der gewählten Transportspur durch. Nach fehlerfreier
Beendigung des Mappinglaufs werden die ermittelten Daten automatisch gespeichert.
●
Klicken Sie das Symbol an, um in die Grundansicht zurückzukehren.
●
Klicken Sie in der Grundansicht "SIPLACE 80S-20" das Symbol an, um in die Ansicht "RV-Kopf 2"
umzuschalten.
●
Klicken Sie das Symbol an, um in die Ansicht "RV-Mapping" umzuschalten.
●
Klicken Sie die Schaltfläche
Ausführen
Feld
"
RV-Mapping gewähltes Portal
"
an.
Das Portal 2 führt den Mappinglauf durch.
Nach fehlerfreier Beendigung des Mappinglaufs werden die ermittelten Daten automatisch gespeichert.
●
Aktivieren Sie bei installiertem Doppeltransport den Radioknopf für die Transportspur, für die das
Mapping noch nicht durchgeführt wurde.
●
Klicken Sie erneut die Schaltfläche
Ausführen
im Feld
"
RV-Mapping gewähltes Portal
"
an.
●
Das Portal 2 führt dem Mappinglauf auf der gewählten Transportspur durch.
Nach fehlerfreier Beendigung des Mappinglaufs werden die ermittelten Daten automatisch gespeichert.
●
Klicken Sie das Symbol an, um in die Grundansicht zurückzukehren.
4 Mapping Bedienungsanleitung Testprogramm SITEST
4.3 RV-Mapping Software-Version 404.xx Ausgabe 08/98
4 - 12
HINWEIS
Das RV-Mapping kann auch mit der Funktion
Maschine kalibrieren...
-->
Kopf-Mapping
(siehe Kap. 3,
Abschn. 3.2) durchgeführt werden. Beim Maschinentyp SIPLACE 80S-20 wird mit dieser Funktion das Mapping
automatisch zuerst mit Portal 1 und dann mit Portal 2 durchgeführt.
Ist ein Doppeltransport in der Maschine installiert, wird das Mapping zuerst auf der rechten und dann auf der
linken Transportspur durchgeführt.
ACHTUNG!
Da die Daten beim LP-Mapping überschrieben werden, muß nach jedem
nochmals durchgeführten
LP-Mapping das RV- und IC-Mapping wiederholt werden.
