1.5 Taktbetrieb ein/ausschalten
●
Zum Umschalten des Taktbetriebes, klicken Sie in der Menüzeile Allg.Funktionen --> Taktbetrieb...
an, oder betätigen Sie die Tastenkombination
ALT
+
t
.

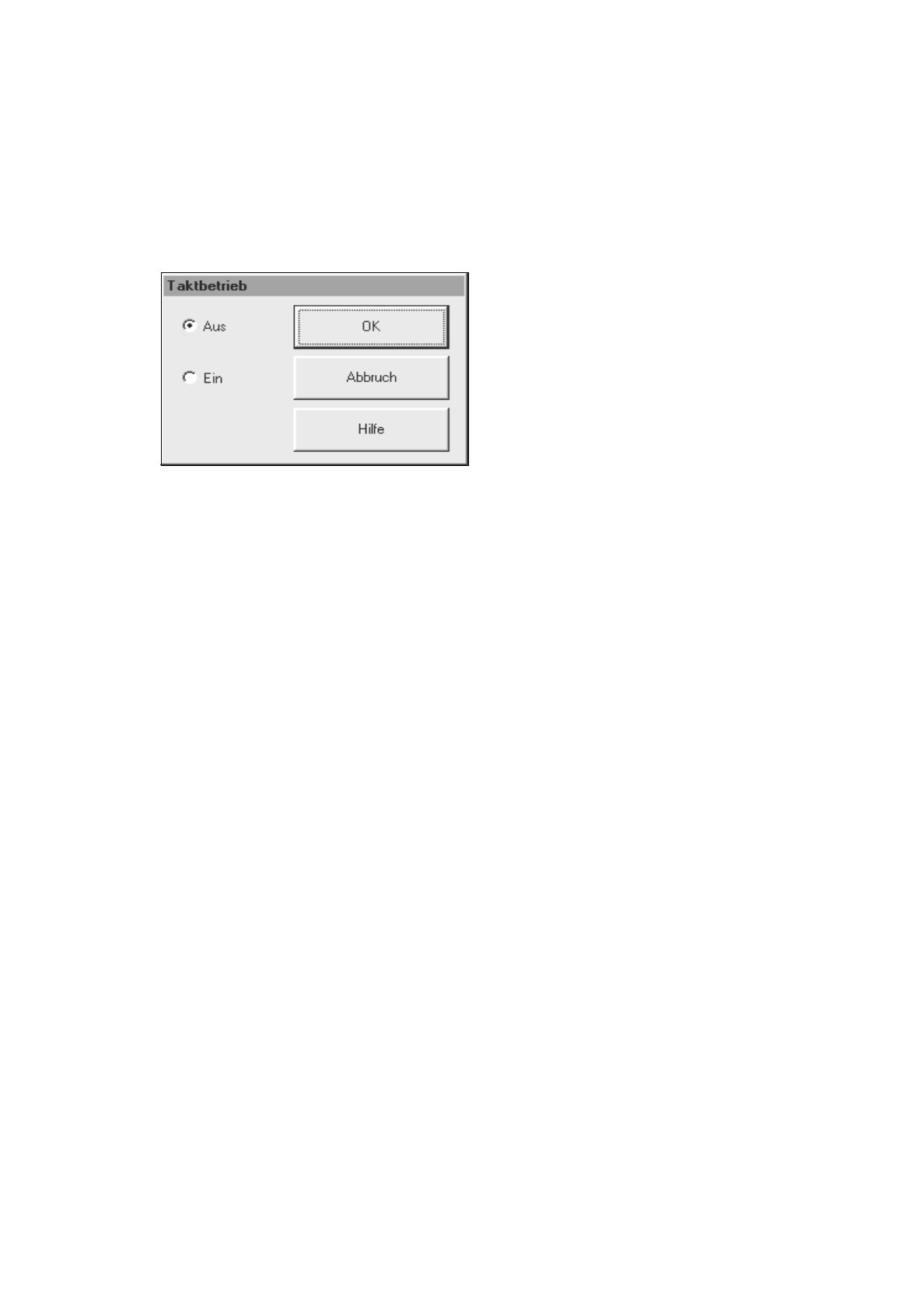

Die Einstellbox "Taktbetrieb" wird geöffnet.
●
Klicken Sie auf den Radioknopf Ein, um den Taktbetrieb zu aktivieren oder auf den Radioknopf Aus,
um den Taktbetrieb zu deaktivieren.
●
Klicken Sie die Schaltfläche OK an. Der Taktbetrieb ist ein- bzw. ausgeschaltet.
1 Allgemeine Funktionen Bedienungsanleitung Testprogramm SITEST
1.5 Taktbetrieb ein/ausschalten Software-Version 404.xx Ausgabe 08/98
1 - 14
Bedienungsanleitung Testprogramm SITEST 1 Allgemeine Funktionen
Software-Version 404.xx Ausgabe 08/98 1.6 Portal teachen
1 - 15
1.6 Portal teachen
●
Klicken Sie z.B. die Schaltfläche
Teachen
in der Ansicht "Portalfunktionen" (siehe Abb. 0.3.4) an.
Die Teachfunktionen sind automatisch aktiviert, wenn die nachfolgende Einstellbox angezeigt wird.
●
Wenn Sie die Schrittweite für das Verfahren des Portals einstellen wollen, aktivieren Sie im Feld
"Schritt" den entsprechenden Radioknopf für die gewünschte Schrittweite oder betätigen Sie die ent-
sprechende Nummerntaste auf der Tastatur ("1" für kleinste Schrittweite, "0" für größte Schrittweite).
●
Betätigen Sie die Schaltflächen
+x
,
-x
,
+y
oder
-y
in der Einstellbox oder die Richtungstasten
↑ ↓ ← →
auf der Tastatur, wenn Sie das Portal verfahren wollen.
HINWEIS
Wenn Sie in Transportrichtung gesehen vor der Maschine stehen, entsprechen die Richtungspfeile
auf den Schaltflächen und Tasten der Verfahrrichtung des Portals. Mit jeder Betätigung einer Schalt-
fläche oder Richtungstaste wird das Portal um einen Schritt in der eingestellten Schrittweite verfah-
ren. Die jeweils aktuelle Portalposition wird in der Einstellbox im Feld "Aktuelle Position" angezeigt.
●
Klicken Sie die Schaltfläche LP-Kamera an. Die Bildschirmanzeige wird auf die LP-Kamera am Portal
umgeschaltet.
●
Betätigen Sie die Richtungstasten
↑ ↓ ← →
auf der Tastatur, um z.B. die Bestücknestposition zu
teachen.
●
Schalten Sie den Monitor mit
ESC
in den normalen Programmodus zurück, wenn Sie mit dem Teachen
fertig sind.
●
Klicken Sie die Schaltfläche Beenden in der Einstellbox an.
