2 Funktionen zur Einstellung der Mas chine Bedienungsanleitung T estprogramm SITEST 2.1 Achsfunktionen Software-Ve rsion 404.xx Ausgabe 08/9 8 2 - 14 Winkelkorr ektur für den Bes tückoffset in X- und Y -Richtung ● Klicke…
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 404.xx Ausgabe 08/98 2.1 Achsfunktionen
2 - 13
P-Anteil für z-Achse einstellen:
●
Klicken Sie die Schaltfläche
P-Anteil einstellen...
an. Die nachfolgende Einstellbox wird geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.2 auf Seite 2 - 9 beschrieben.
P-Anteil für d-Achse einstellen:
●
Klicken Sie die Schaltfläche
P-Anteil einstellen...
an. Die Einstellbox für die Parametergruppe wird
geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.1 auf Seite 2 - 6 beschrieben.
●
Soll die Kalibrierteilposition angefahren werden, klicken Sie Schaltfläche
Kalibrierteilposition
an
(siehe Abb. 2.1.3).
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.1 Achsfunktionen Software-Version 404.xx Ausgabe 08/98
2 - 14
Winkelkorrektur für den Bestückoffset in X- und Y-Richtung
●
Klicken Sie die Schaltfläche
Winkelkorrektur...
an. Die nachfolgende Einstellbox wird geöffnet.
●
Wählen Sie für den Winkel 0° oder 180° zur Eingabe des gewünschten Bestückoffsets die
entsprechende Zeile mit Doppelklick aus.
Die nachfolgende Eingabebox wird geöffnet.
●
Geben Sie den Offsetwert ein, und bestätigen Sie die Eingabe mit
Übernehmen
.
●
Wenn Sie alle erforderlichen Eingaben vorgenommen haben, klicken Sie in der Einstellbox die Schalt-
fläche
Übernehmen
an.
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 404.xx Ausgabe 08/98 2.1 Achsfunktionen
2 - 15
2.1.4 Achsfunktionen WPW (SIPLACE 80F
4
)
●
Klicken Sie in der Ansicht "Wafflepack-Wechsler" (siehe Abb. 0.3.10) das Symbol an, um
auf die Ansicht "Achsfunktionen WPW" umzuschalten.

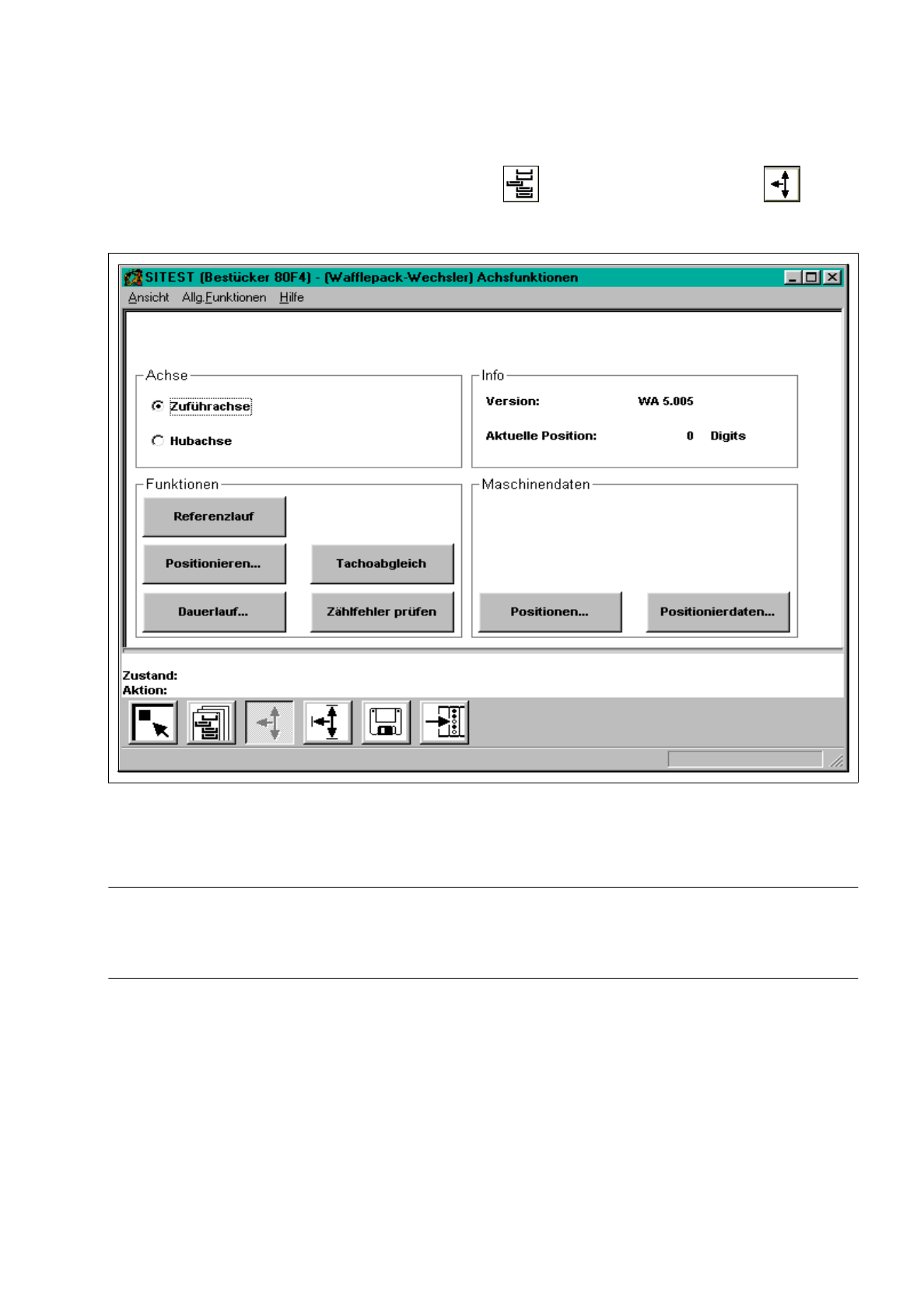

Abb. 2.1.4 Ansicht "Achsfunktionen WPW"
Vorgehensweise für die Ausführung der einzelnen Funktionen:
HINWEIS
Da einige Einstellboxen gleich oder ähnlich wie bei den Portal-Achsfunktionen aufgebaut sind (siehe Abschn.
2.1.1), werden sie in diesem Abschnitt nicht mehr beschrieben und abgebildet.
●
Aktivieren Sie im Feld "Achse" den Radioknopf für die einzustellende Achse ("Zuführachse oder "Hub-
achse").
●
Wählen Sie die Funktion
Referenzlauf
an, sofern die Achse noch nicht Referenzpunkt gefahren ist.
●
Um die Achse in einem einmaligen Vorgang an eine bestimmte Position zu verfahren, klicken Sie die
Schaltfläche
Positionieren...
an. Die Einstellbox für die "Zielposition" und die "Positionierart" wird
geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.1 auf Seite 2 - 4 beschrieben.
