Bedienungsanleitung Testprogramm SITEST 5 Feinkalibrierung Software-Version 40 4.xx A usgabe 08/98 5.2 Ausführung der Feinkalibrierung 5 - 11 ● Wenn S ie die Ko rrekturw erte speic hern woll en, klic ken Sie die Schal tf…
5 Feinkalibrierung Bedienungsanleitung Testprogramm SITEST
5.2 Ausführung der Feinkalibrierung Software-Version 404.xx Ausgabe 08/98
5 - 10
Wenn alle Marken vermessen wurden, wird das Dialogfenster "Ergebnisse der Kalibrierung" geöffnet.
Abb. 5.2.3 Ergebnisse der Kalibrierung
Legende zu
Abb. 5.2.3
➀
Auswahl-/Anzeigefeld In diesem Feld wird der Name der Messung angezeigt, deren Ergebnisse
dargestellt werden (z.B. "Aktuelle Messung" nach einem Meßzyklus).
➁
Pfeiltaste zum Öffnen der Um sich die Ergebnisse einer zu einem anderen Zeitpunkt durchgeführten
Dateiauswahl für Messungen Messung anzeigen zu lassen, kann aus dem Archiv die gewünschte
Messung ausgewählt werden (z.B. "Messung Nr. 2")
➂
Radioknöpfe zur Auswahl Die Meßergebnisse für die ausgewählte Achse werden angezeigt.
der x- bzw. y-Achse oder
der d-Achse (nur IC-Kopf)
➃
Grafikbereich In diesem Bereich werden die für die ausgewählte Achse ermittelten
Positionsabweichungen grafisch dargestellt.
➄
Kontrollkästchen Im Bedarfsfall wird das entsprechende Kontrollkästchen automatisch aktiviert,
z.B. wenn ein systematischer Fehler bei der Messung aufgetreten ist.
➅
Anzeigebereich Die bei der Messung ermittelten Werte werden in den entsprechenden
Feldern angezeigt.
➆
Schaltflächen HINWEIS Die Funktionen der einzelnen Schaltflächen werden in der
nachfolgenden Tabelle kurz erläutert.
➀
➂
➁
➄
➅
➆
➃
-35
14
Bedienungsanleitung Testprogramm SITEST 5 Feinkalibrierung
Software-Version 404.xx Ausgabe 08/98 5.2 Ausführung der Feinkalibrierung
5 - 11
●
Wenn Sie die Korrekturwerte speichern wollen, klicken Sie die Schaltfläche
Korrekturwerte über-
nehmen
an.
Die nachfolgende Dialogbox wird geöffnet.
●
Aktivieren Sie ggf. die gewünschten Kontrollkästchen und klicken Sie die Schaltfläche
OK
an.
Die ausgewählten Korrekturwerte werden in die MA-Daten übernommen.
Das Dialogfenster"Benutzerdaten" wird geöffnet. In ihm werden Benutzerdaten und Benutzeraktionen
angezeigt. Der "Name des Bedieners" und der "Grund der Messung" können editiert werden.
Schaltfläche Funktion
Korrekturwerte übernehmen Die Korrekturwerte sollen in die MA-Daten übernommen werden.
HINWEIS: Die Korrekturwerte dürfen nur einmal pro Bestückung und
Messung übernommen werden.
Messzyklus wiederholen Das Meßprogramm wird beendet und der gesamte Meßzyklus
(Bestücken und Messen) kann wiederholt werden
(Vorgehensweise siehe Abschn. 5.1.2, 5.2.1 und 5.2.2).
Messung wiederholen Die Messung wird erneut durchgeführt.
Messzyklus beenden Der Meßzyklus wird abgebrochen und die ermittelten Korrekturwerte wer-
den verworfen.
-35
✔
✔
5 Feinkalibrierung Bedienungsanleitung Testprogramm SITEST
5.2 Ausführung der Feinkalibrierung Software-Version 404.xx Ausgabe 08/98
5 - 12
●
Klicken Sie
OK
an, um das Dialogfenster"Benutzerdaten" zu schließen.

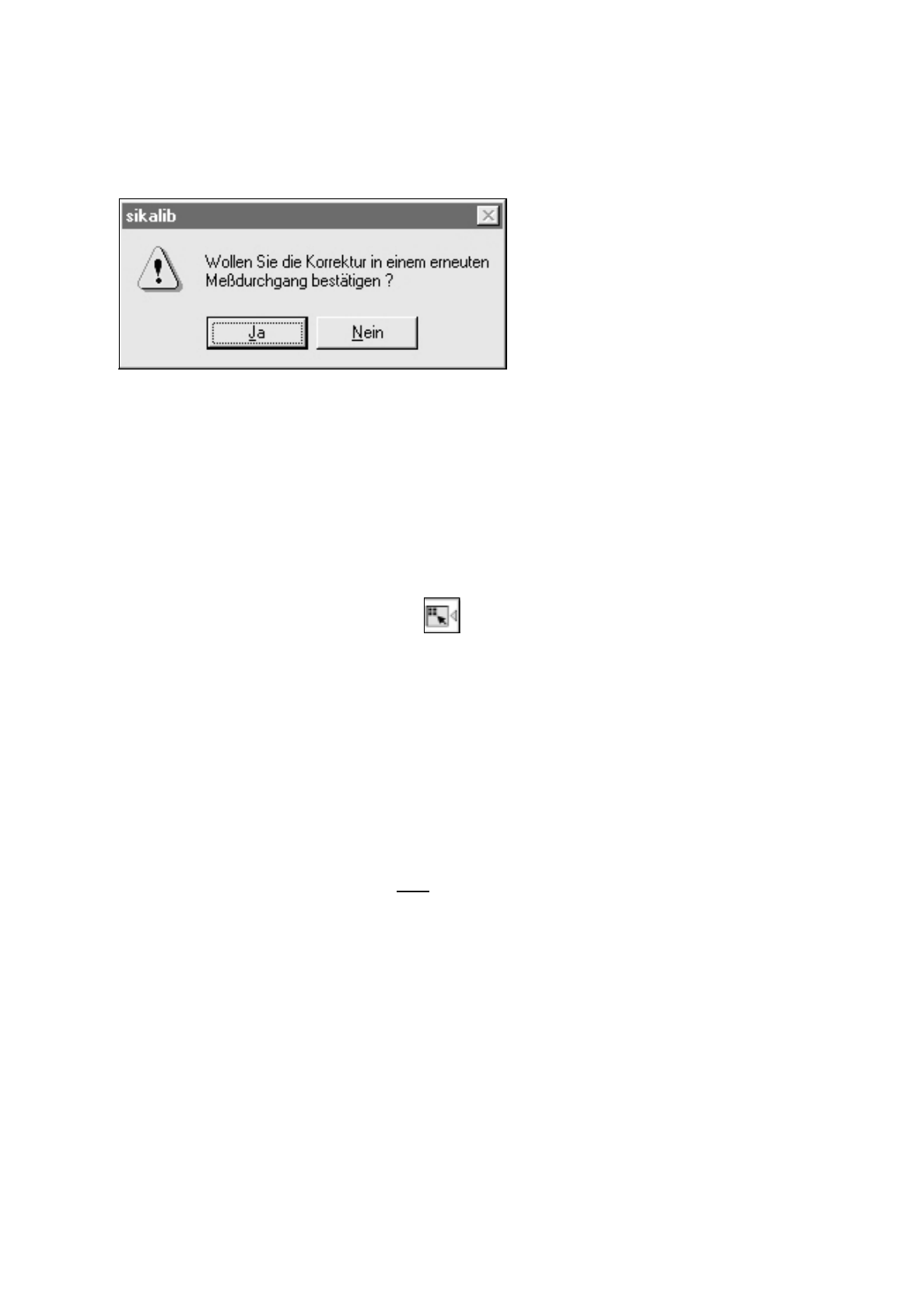

Die nachfolgende Dialogbox wird geöffnet.
●
Klicken Sie
Ja
an, wenn Sie zur Überprüfung des Kalibrierergebnisses den gesamten Meßablauf mit
den korrigierten Offsetwerten wiederholen möchten. Die Dialogbox schließt sich und die Dialogbox mit
dem Hinweis "Bitte Leiterplatte herausfahren und entnehmen" wird angezeigt.
●
Schließen Sie die Dialogbox mit
OK
.
●
Die Dialogbox mit dem Hinweis "Beenden Sie SITest und bestücken Sie die Meßplatte erneut" wird
angezeigt.
●
Schließen Sie die Dialogbox mit
OK
.
●
Fahren Sie mit Hilfe der Transportfunktionen (siehe Kap. 2, Abschn. 2.5) die Meßplatte in das Aus-
gabeband und entnehmen Sie diese.
●
Klicken Sie in der Grundansicht das Symbol an, um das Testprogramm SITEST zu verlassen.
Eine Dialogbox mit der Abfrage "Wollen Sie SITEST wirklich beenden?" wird geöffnet.
●
Klicken Sie
Ja
an. Das Testprogramm wird beendet.
●
Entfernen Sie vorsichtig die Glasbauelemente von der Meßplatte.
●
Reinigen Sie die Glasbauelemente und die Meßplatte.
●
Treffen Sie die entsprechenden Vorbereitungen für eine Wiederholung der Feinkalibrierung (siehe
Abschn. 5.1.2 und 5.2.1).
●
Führen Sie anschließend die Messung erneut durch (siehe Abschn. 5.2.2).
●
Klicken Sie
Nein
an, wenn die Messung nicht wiederholt werden soll.
Die Dialogbox schließt sich und die Dialogbox mit dem Hinweis "Bitte Leiterplatte herausfahren und
entnehmen" wird angezeigt.
●
Schließen Sie die Dialogbox mit
OK
.
●
Fahren Sie mit Hilfe der Transportfunktionen (siehe Kap. 2, Abschn. 2.5) die Meßplatte in das Aus-
gabeband und entnehmen Sie diese.
