2.1 Achsfunktionen
Die Achsfunktionen werden für die Einstellung der Achsdynamik benötigt.
HINWEIS
Vor
Beginn der Abgleicharbeiten muß für alle Achsen ein Referenzlauf durchgeführt werden (siehe
Abschn. 1.4).
2.1.1 Achsfunktionen Portal
●
Klicken Sie in der Ansicht "Portal" (siehe Abb. 0.3.4) das Symbol an, um auf die Ansicht
"Achsfunktionen Portal" umzuschalten.

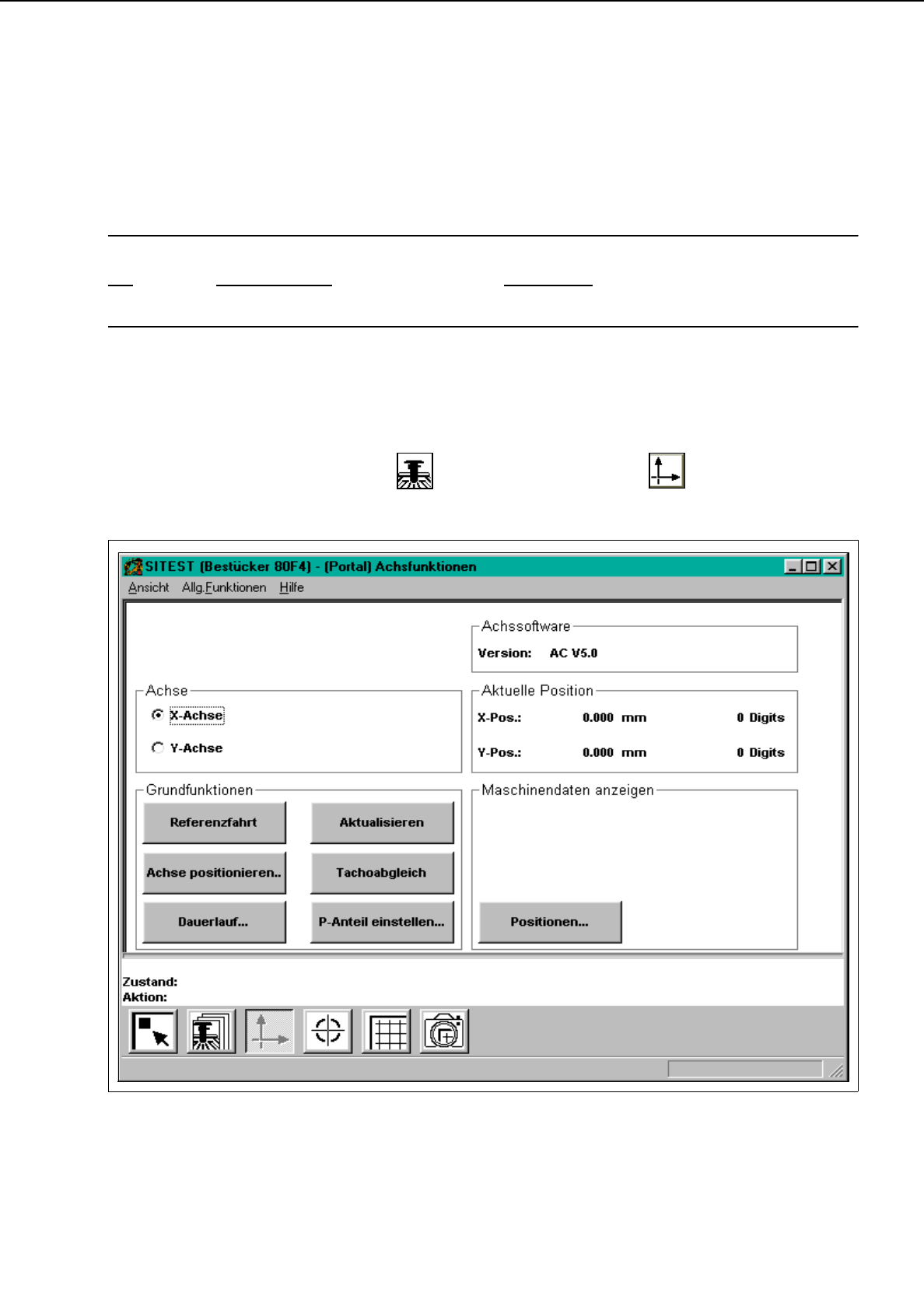

Abb. 2.1.1 Ansicht "Achsfunktionen Portal"
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.1 Achsfunktionen Software-Version 404.xx Ausgabe 08/98
2 - 4
Vorgehensweise für die Ausführung der einzelnen Funktionen:
●
Aktivieren Sie im Feld "Achse" den Radioknopf für die einzustellende Achse ("X-Achse" oder
"Y-Achse").
●
Wählen Sie die Funktion
Referenzfahrt
an, sofern die Achse noch nicht Referenzpunkt gefahren ist.
●
Um die Achse in einem einmaligen Vorgang an eine bestimmte Position zu verfahren, klicken Sie die
Schaltfläche
Achse positionieren...
an. Die nachfolgende Einstellbox wird geöffnet.
●
Wählen Sie die Zeile
Zielposition [DIGIT]
mit Doppelklick aus, um die gewünschte Zielposition einzu-
geben. Die Eingabebox wird geöffnet.
●
Geben Sie die Zielposition ein, und bestätigen Sie die Eingabe mit
Übernehmen
.
●
Wählen Sie die Zeile
Positionierart
mit Doppelklick aus, um die gewünschte Positionierart einzustel-
len. Die nachfolgende Einstellbox wird geöffnet.
HINWEIS
In der vorliegenden Software-Version steht für die x- und y-Achse nur eine Positionierart zur
Verfügung.
●
Bestätigen Sie die eingestellte Positionierart mit
Übernehmen
.
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 404.xx Ausgabe 08/98 2.1 Achsfunktionen
2 - 5
●
Klicken Sie in der Einstellbox auf die Schaltfläche
Start
.
Die gewählte Achse fährt die eingegebene Zielposition an. Die Position wird im Feld "Aktuelle Position"
angezeigt (siehe Abb. 2.1.1).
●
Klicken Sie die Schaltfläche
Aktualisieren
an, um die Anzeige der Position zu aktualisieren.
●
Wenn Sie die Werte für die Maschinenparameter "Nullpunktkorrektur", "maximale Position" und
"minimale Position" verändern wollen, klicken Sie die Schaltfläche
Positionen...
an.
Die nachfolgende Einstellbox wird geöffnet.
●
Wählen Sie Zeile mit dem zu editierenden Parameter
mit Doppelklick aus.
Die Eingabebox wird geöffnet.
●
Ändern Sie den Wert nach Bedarf, und bestätigen Sie die Eingabe mit
Übernehmen
.
●
Wenn Sie alle gewünschten Änderungen vorgenommen haben, klicken Sie in der Einstellbox die
Schaltfläche
Übernehmen
an.
●
Wählen Sie die Funktion
Referenzfahrt
an, um einen Referenzlauf mit der aktiven Achse durchzuführen.
●
Wenn die selektierte Achse im Dauerlauf positioniert werden soll, klicken Sie die Schaltfläche
Dauer-
lauf...
an. Die nachfolgende Einstellbox wird geöffnet.
●
Wählen Sie jeweils die Zeile mit dem zu editierenden Parameter
mit Doppelklick aus.
Die Eingabebox wird geöffnet.
