5 Feinkalibrierung Bedienungsanleitung Testprogramm SITEST 5.2 Ausführung der Feinkalibrierung Software-Version 40 4.xx Ausgabe 08/9 8 5 - 10 Wenn all e Marke n vermess en wurden , wird das Di alogfens ter "Ergeb ni…
Bedienungsanleitung Testprogramm SITEST 5 Feinkalibrierung
Software-Version 404.xx Ausgabe 08/98 5.2 Ausführung der Feinkalibrierung
5 - 9
●
Wenn Sie allgemeine Informationen zum Feinkalibrierungs-Meßprogramm erhalten wollen, klicken
Sie die Schaltfläche
Info

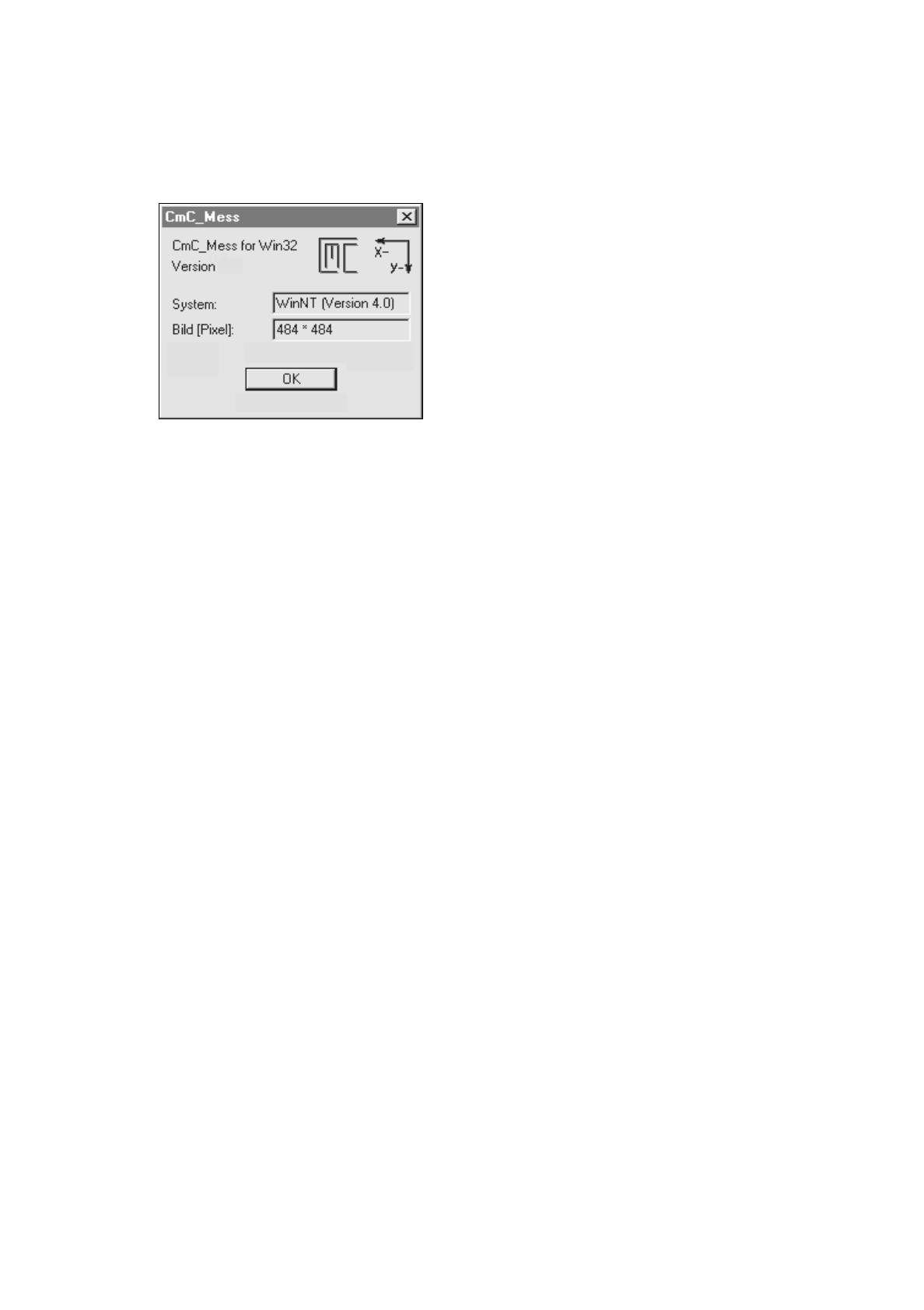

an. Die nachfolgende Infobox wird angezeigt.
●
Schließen Sie die Infobox wieder mit
OK
.
●
Wenn Sie die Messung vorzeitig abbrechen wollen, klicken Sie die Schaltfläche
Abbruch
im Dialog-
fenster an. Eine Dialogbox mit der Abfrage, ob sie die Messung beenden wollen, wird geöffnet.
●
Klicken Sie
Ja
an, wenn Sie die Messung tatsächlich abbrechen wollen.
Die Dialogbox schließt sich und die Feinkalibrierung wird ohne Ergebnis beendet.
0.9
5 Feinkalibrierung Bedienungsanleitung Testprogramm SITEST
5.2 Ausführung der Feinkalibrierung Software-Version 404.xx Ausgabe 08/98
5 - 10
Wenn alle Marken vermessen wurden, wird das Dialogfenster "Ergebnisse der Kalibrierung" geöffnet.

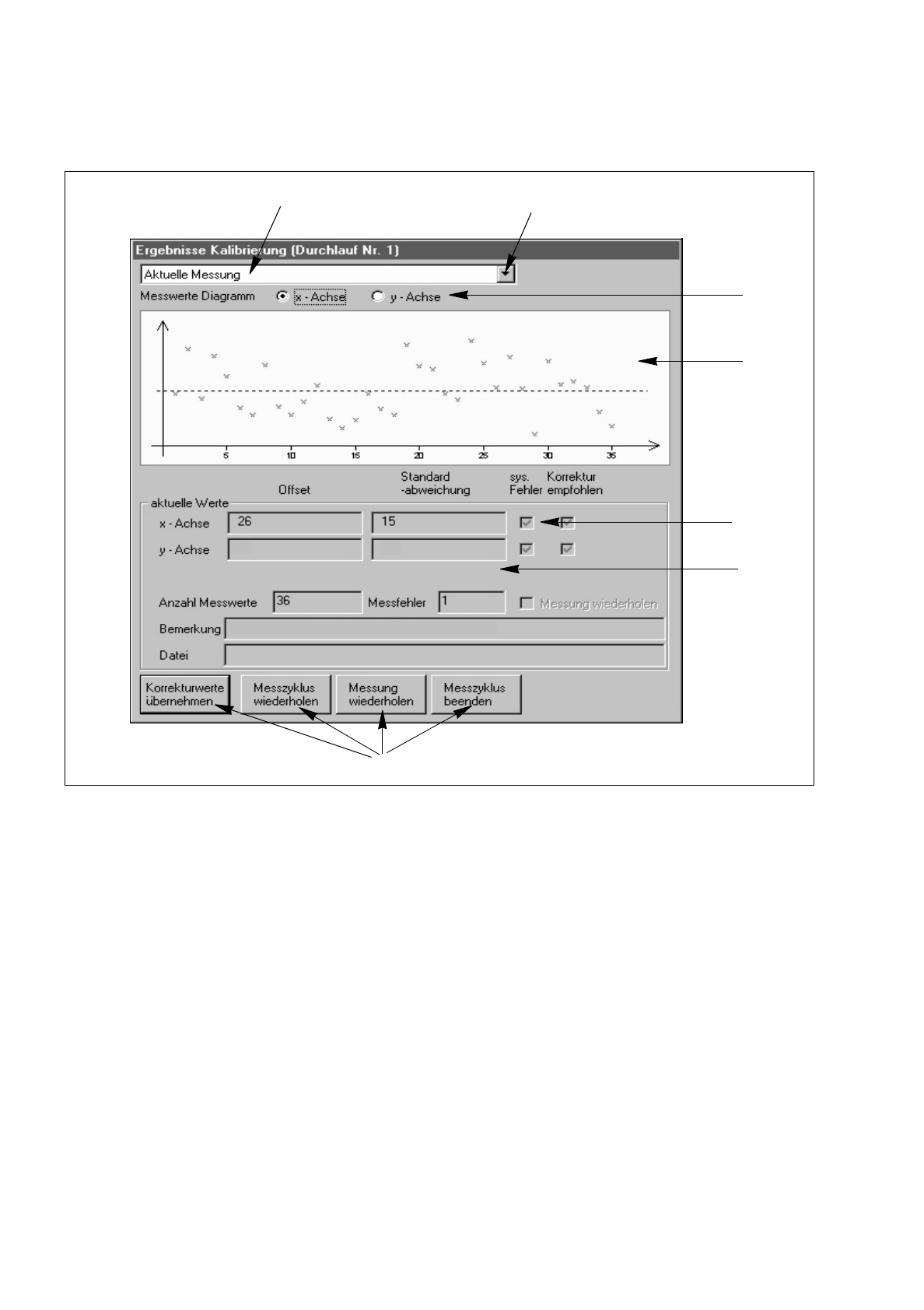

Abb. 5.2.3 Ergebnisse der Kalibrierung
Legende zu
Abb. 5.2.3
➀
Auswahl-/Anzeigefeld In diesem Feld wird der Name der Messung angezeigt, deren Ergebnisse
dargestellt werden (z.B. "Aktuelle Messung" nach einem Meßzyklus).
➁
Pfeiltaste zum Öffnen der Um sich die Ergebnisse einer zu einem anderen Zeitpunkt durchgeführten
Dateiauswahl für Messungen Messung anzeigen zu lassen, kann aus dem Archiv die gewünschte
Messung ausgewählt werden (z.B. "Messung Nr. 2")
➂
Radioknöpfe zur Auswahl Die Meßergebnisse für die ausgewählte Achse werden angezeigt.
der x- bzw. y-Achse oder
der d-Achse (nur IC-Kopf)
➃
Grafikbereich In diesem Bereich werden die für die ausgewählte Achse ermittelten
Positionsabweichungen grafisch dargestellt.
➄
Kontrollkästchen Im Bedarfsfall wird das entsprechende Kontrollkästchen automatisch aktiviert,
z.B. wenn ein systematischer Fehler bei der Messung aufgetreten ist.
➅
Anzeigebereich Die bei der Messung ermittelten Werte werden in den entsprechenden
Feldern angezeigt.
➆
Schaltflächen HINWEIS Die Funktionen der einzelnen Schaltflächen werden in der
nachfolgenden Tabelle kurz erläutert.
➀
➂
➁
➄
➅
➆
➃
-35
14
Bedienungsanleitung Testprogramm SITEST 5 Feinkalibrierung
Software-Version 404.xx Ausgabe 08/98 5.2 Ausführung der Feinkalibrierung
5 - 11
●
Wenn Sie die Korrekturwerte speichern wollen, klicken Sie die Schaltfläche
Korrekturwerte über-
nehmen
an.

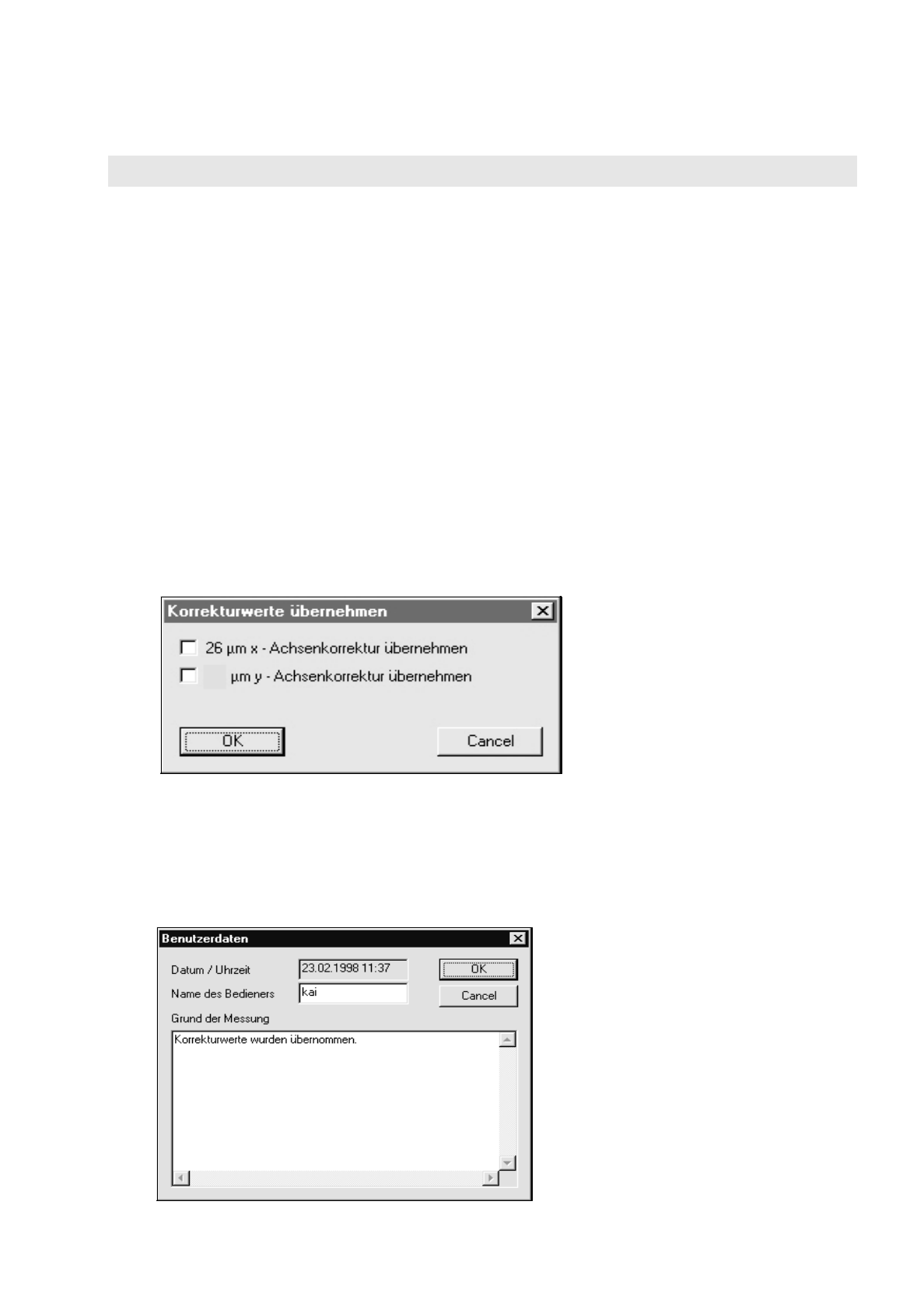

Die nachfolgende Dialogbox wird geöffnet.
●
Aktivieren Sie ggf. die gewünschten Kontrollkästchen und klicken Sie die Schaltfläche
OK
an.
Die ausgewählten Korrekturwerte werden in die MA-Daten übernommen.
Das Dialogfenster"Benutzerdaten" wird geöffnet. In ihm werden Benutzerdaten und Benutzeraktionen
angezeigt. Der "Name des Bedieners" und der "Grund der Messung" können editiert werden.
Schaltfläche Funktion
Korrekturwerte übernehmen Die Korrekturwerte sollen in die MA-Daten übernommen werden.
HINWEIS: Die Korrekturwerte dürfen nur einmal pro Bestückung und
Messung übernommen werden.
Messzyklus wiederholen Das Meßprogramm wird beendet und der gesamte Meßzyklus
(Bestücken und Messen) kann wiederholt werden
(Vorgehensweise siehe Abschn. 5.1.2, 5.2.1 und 5.2.2).
Messung wiederholen Die Messung wird erneut durchgeführt.
Messzyklus beenden Der Meßzyklus wird abgebrochen und die ermittelten Korrekturwerte wer-
den verworfen.
