Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 404.xx Ausgabe 08/98 2.2 Kopfplatine
2 - 17
2.2 Kopfplatine
Die Funktionen der Kopfplatine werden zum Testen des entsprechenden Bestückkopfes benutzt. Der Test
wird im Normalfall mit Hilfe der Funktion "Kopf-Dauerlauf" durchgeführt (siehe Ansicht "Funktionen RV-Kopf",
Abb. 0.3.5).
2.2.1 Funktionen des RV-Kopfes im Bestück- und Abholkreis
●
Wenn Sie die Kopffunktionen im Bestück- und Abholkreiskreis testen wollen, klicken Sie in der
Ansicht "RV-Kopf" (siehe Abb. 0.3.5) das Symbol an, um auf die Ansicht "Kopf-
platine RV-Kopf, Bestück- und Abholkreis" umzuschalten.

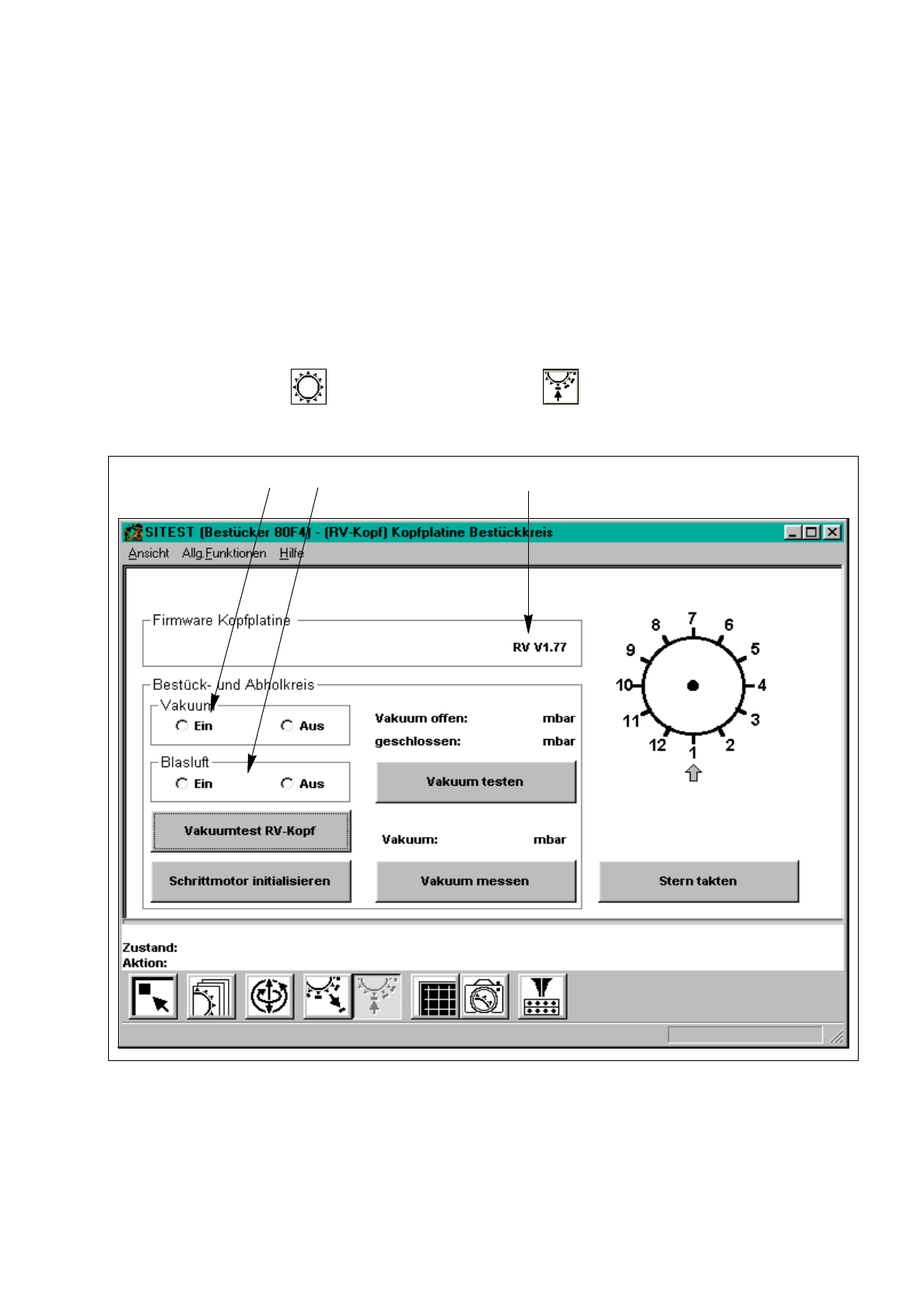

Abb. 2.2.1 Ansicht "Kopfplatine RV-Kopf, Bestück- und Abholkreis"
Legende zu Abb. 2.2.1
➀
Vakuum ein/ausschalten
➁
Blasluft an der Bestückstation ein/ausschalten
➂
Versionsnummer der Firmware
➀
➁
➂
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.2 Kopfplatine Software-Version 404.xx Ausgabe 08/98
2 - 18
●
Zum Ein-/Ausschalten des Vakuums aktivieren Sie den entsprechenden Radioknopf im Feld "Vakuum".
●
Zum Ein-/Ausschalten der Blasluft aktivieren Sie den entsprechenden Radioknopf im Feld "Blasluft".
HINWEIS
Vor der Ausführung der nachfolgend beschriebenen Funktionen "Stern takten" und "Vakuumtest RV-
Kopf" muß ein Kopfreferenzlauf mit dem RV-Kopf durchgeführt worden sein (siehe Abschn. 1.4.3).
●
Zum Takten des Sterns klicken Sie die Schaltfläche
Stern takten
so lange an, bis die Nummer der
gewünschten Pinole über dem Pfeil angezeigt wird (siehe Abb. 2.2.1).
●
Um die Vakuumwerte an allen Pipetten bei ein- und ausgeschaltetem Vakuum zu messen, klicken Sie
die Schaltfläche
Vakuumtest RV-Kopf
an. Die gemessenen Werte werden in einer Dialogbox an-
gezeigt.
●
Schließen Sie die Dialogbox mit
OK
.
●
Um den Schrittmotor in die Ruhelage (Ausgangslage) zu fahren, klicken Sie die Schaltfläche
Schritt-
motor initialisieren
an.
●
Zum Testen des Vakuums klicken Sie die Schaltfläche
Vakuum testen
an.
Die bei offener und geschlossener Pipette gemessenen Werte werden oberhalb der Schaltfläche
angezeigt.
●
Zur Messung des aktuellen Vakuums im Bestück- und Abholkreis klicken Sie die Schaltfläche
Vakuum messen
an. Der gemessene Wert wird oberhalb der Schaltfläche angezeigt.
