Bedienungsanleitung Testprogramm SITEST 0 Einführung in die Bedienoberfläche des Testprogramms
Software-Version 404.xx Ausgabe 08/98 0.3 Bedienoberfläche - Ansichten
0 - 21
0.3.2 Ansicht "Fehler"
Mit Hilfe der Symbole in der Ansicht "Fehler" können alle in der Maschine vorkommenden Arten von Fehlern
zur Anzeige gebracht werden.

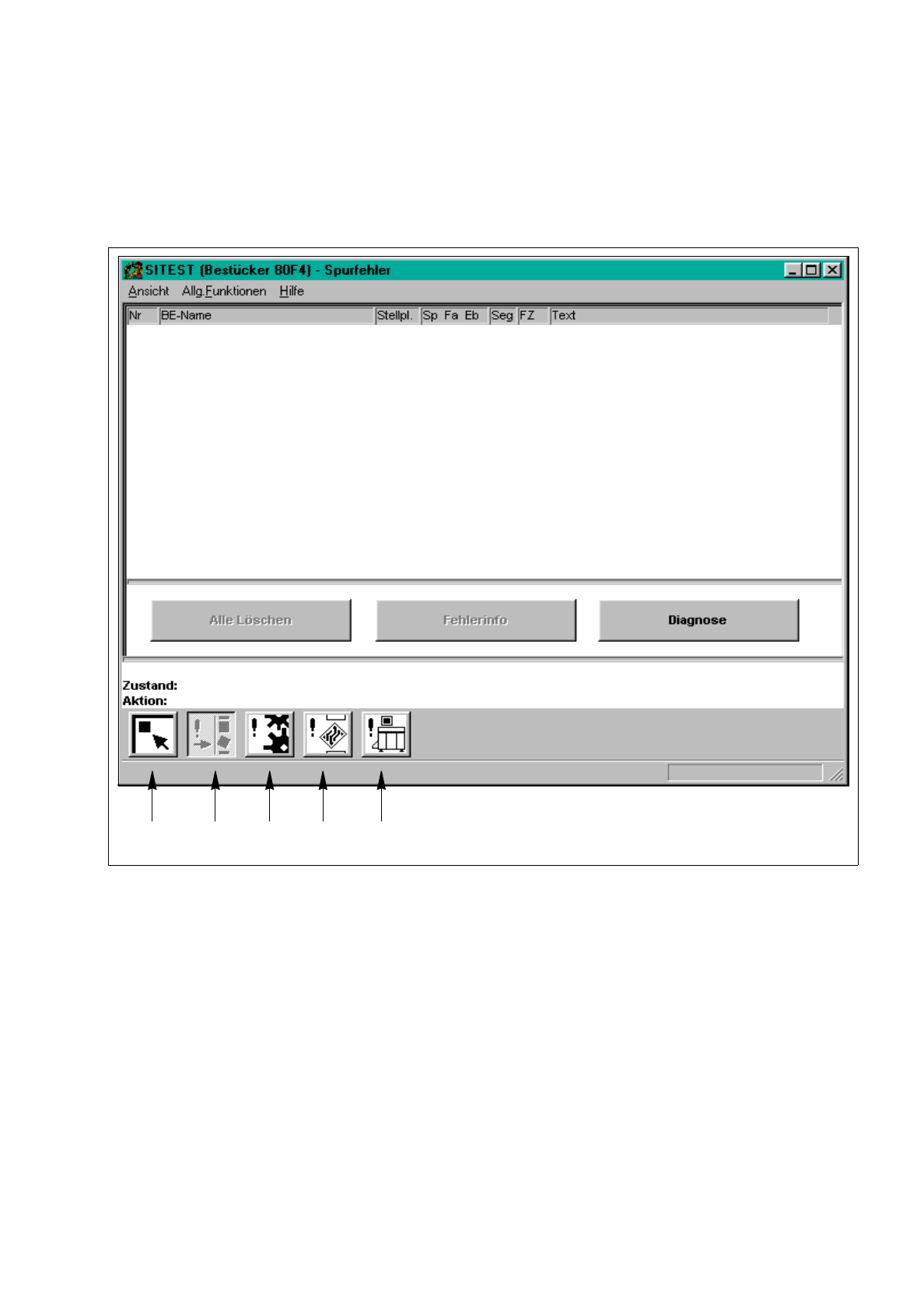

Abb. 0.3.3 Ansicht "Fehler" (Beispiel "Spurfehler")
Legende zu Abb. 0.3.3
➀
Grundansicht
➁
Spurfehler
➂
Maschinenfehler
➃
Transportfehler
➄
Allgemeine Fehler
➀➁➂➃➄
0 Einführung in die Bedienoberfläche des Testprogramms Bedienungsanleitung Testprogramm SITEST
0.3 Bedienoberfläche - Ansichten Software-Version 404.xx Ausgabe 08/98
0 - 22
0.3.3 Ansicht "Portal"
In der Ansicht "Portal" sind alle Schaltflächen und Symbole enthalten, mit deren Hilfe die Funktionen für das
aktuelle Portal aufgerufen werden können.

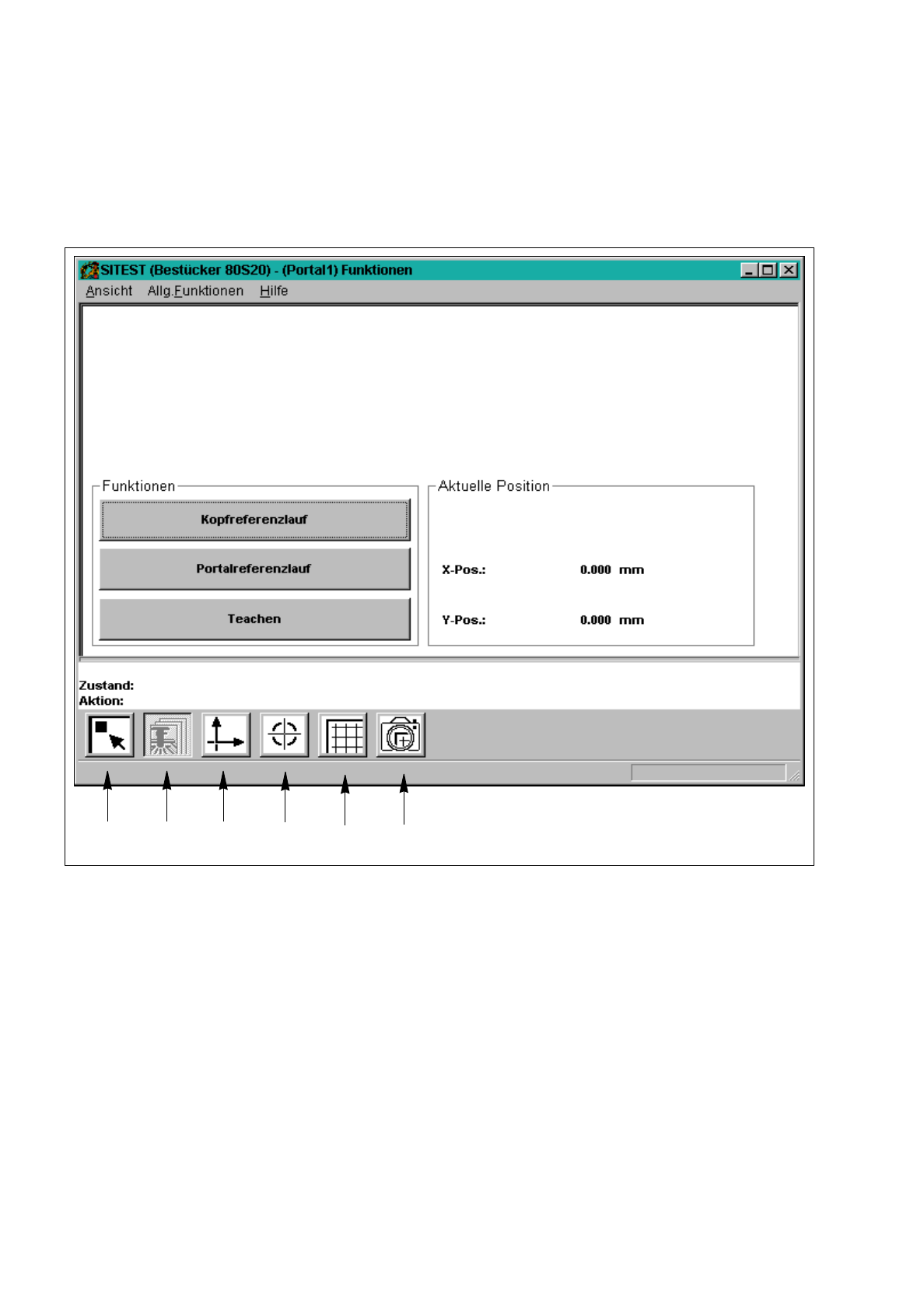

Abb. 0.3.4 Ansicht "Portal" (Beispiel "Portalfunktionen")
Legende zu Abb. 0.3.4
➀
Grundansicht
➁
Portalfunktionen
➂
Achsfunktionen
➃
Positionen kalibrieren
➄
LP-Mapping
➅
LP-Kamera-Funktionen
➀➁➂
➃➄
➅
Bedienungsanleitung Testprogramm SITEST 0 Einführung in die Bedienoberfläche des Testprogramms
Software-Version 404.xx Ausgabe 08/98 0.3 Bedienoberfläche - Ansichten
0 - 23
0.3.4 Ansicht "RV-Kopf"
Von der Ansicht "RV-Kopf" aus können alle Funktionen, die den jeweiligen Revolverkopf betreffen, aufgerufen
werden.

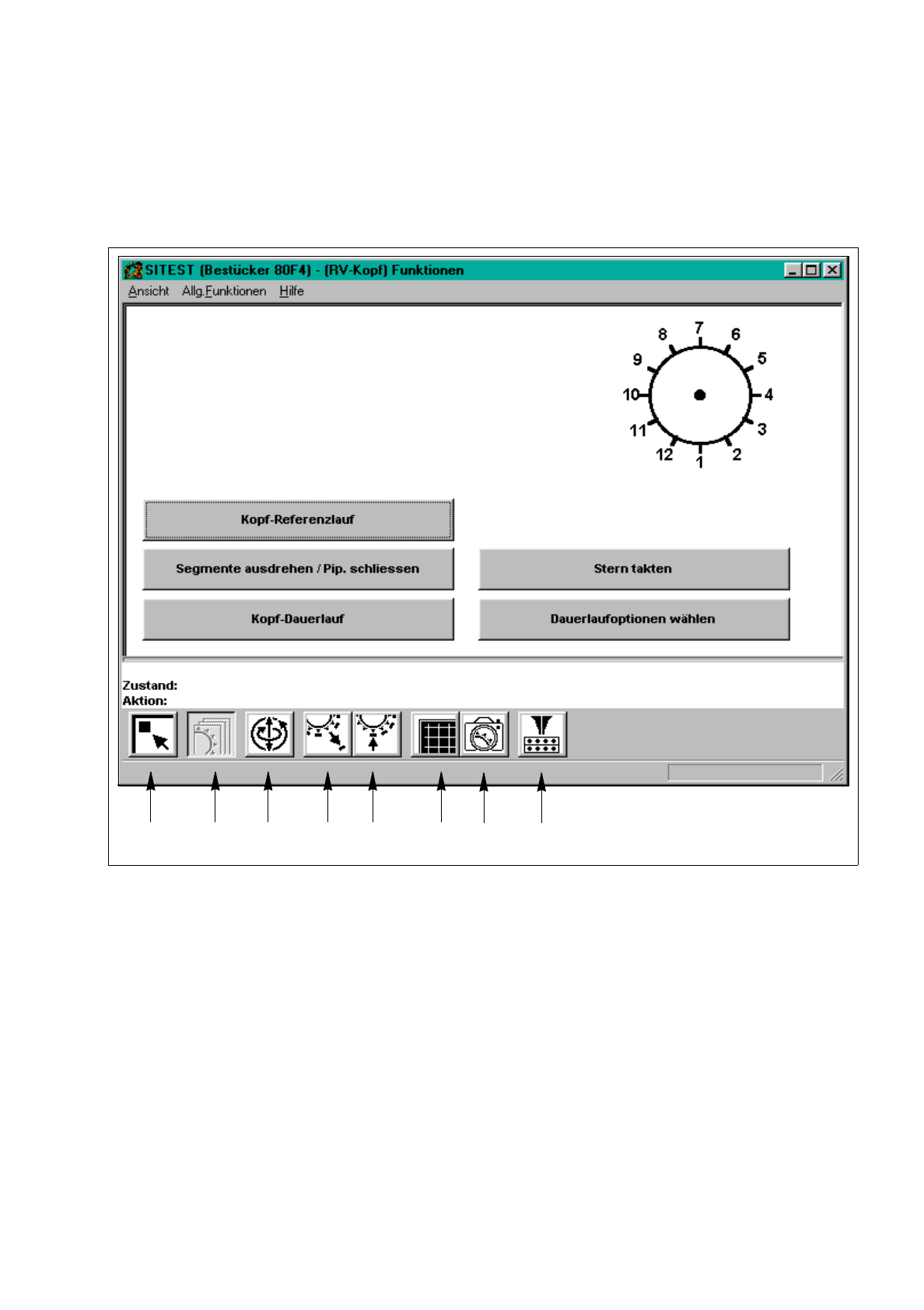

Abb. 0.3.5 Ansicht "RV-Kopf" (Beispiel "Funktionen RV-Kopf")
Legende zu Abb. 0.3.5
➀
Grundansicht
➁
Funktionen RV-Kopf
➂
Achsfunktionen
➃
Bestück- und Abholkreis
➄
Halte- und Abwurfkreis
➅
RV-Mapping
➆
RV-Kopf / Kamera
➇
Pipettenwechsler
➀➁➂➃➄
➅
➆ ➇
