Bedienungsanleitung Testprogramm S ITEST 2 Funktionen zur Einstellung der Maschine Software-Version 40 4.xx Ausgabe 08/98 2.1 Achsfunktionen 2 - 13 P-Anteil fü r z-Achse einste llen: ● Klic ken Sie d ie Scha ltfläche P-A…
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.1 Achsfunktionen Software-Version 404.xx Ausgabe 08/98
2 - 12
HINWEIS

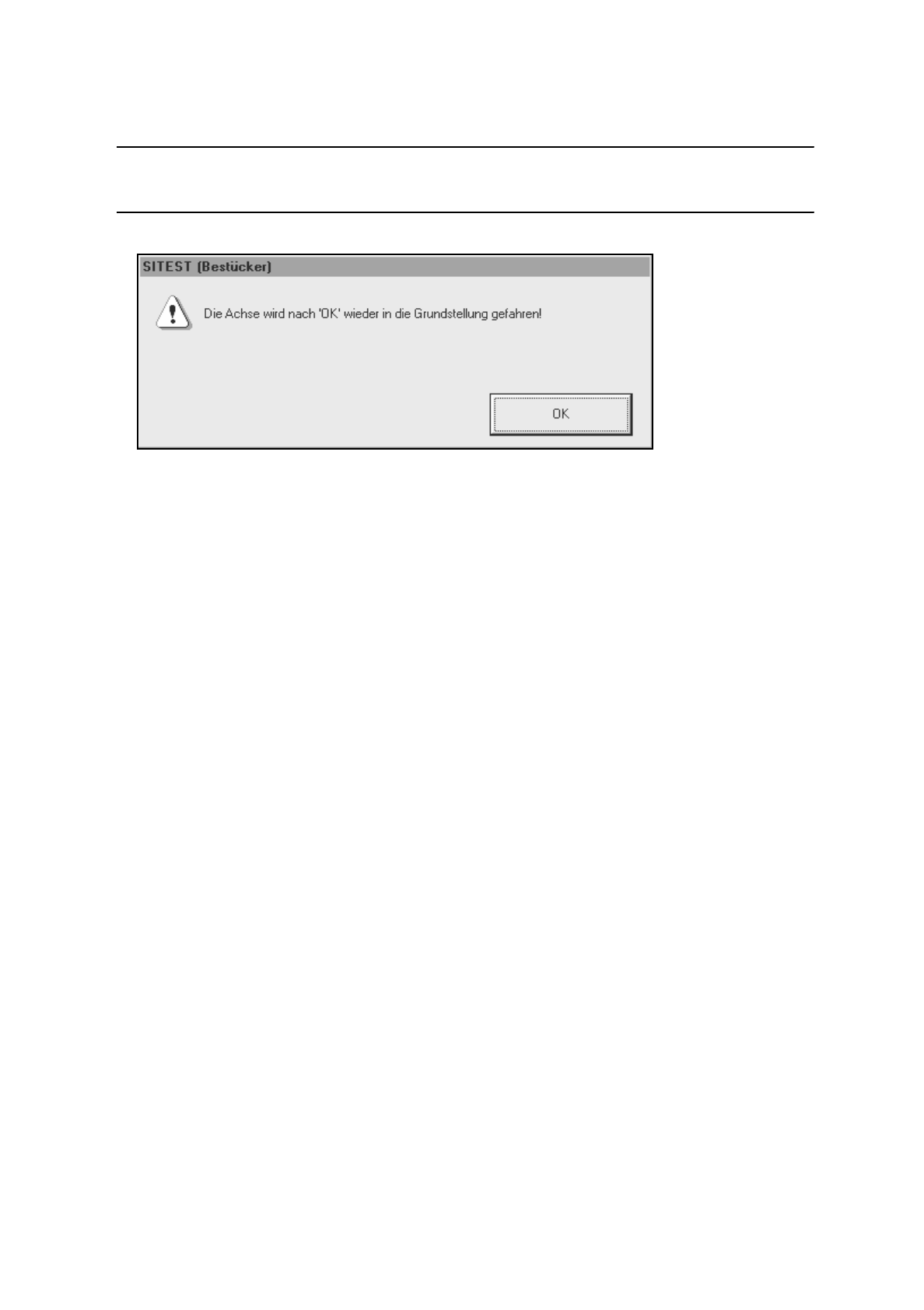

Wurde die Positionierung für die z-Achse gestartet, öffnet sich die nachfolgende Hinweisbox.
●
Klicken Sie
OK
an, um die z-Achse nach der Positionierung wieder in die Grundstellung zu fahren.
●
Wenn Sie die Werte für die Maschinenparameter "Nullpunktkorrektur", "maximale Position" und
"minimale Position" verändern wollen, klicken Sie die Schaltfläche
Positionen...
an.
Die Einstellbox wird geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.1 auf Seite 2 - 5 beschrieben.
●
Wählen Sie die Funktion
Achs-Referenzlauf...
an, um nach Abschluß der Änderungen einen Referenzlauf
mit der aktiven Achse durchzuführen.
●
Wenn die selektierte Achse im Dauerlauf positioniert werden soll, klicken Sie die Schaltfläche
Achs-
Dauerlauf...
an. Die Einstellbox für die Positionierdaten wird geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.1 auf Seite 2 - 5 beschrieben.
●
Für den Abgleich des Tachos auf die Endgeschwindigkeit klicken Sie die Schaltfläche
Tachoab-
gleich...
an. Der Dauerlauf für den Abgleich des Tachos wird gestartet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.1 auf Seite 2 - 6 beschrieben.
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 404.xx Ausgabe 08/98 2.1 Achsfunktionen
2 - 13

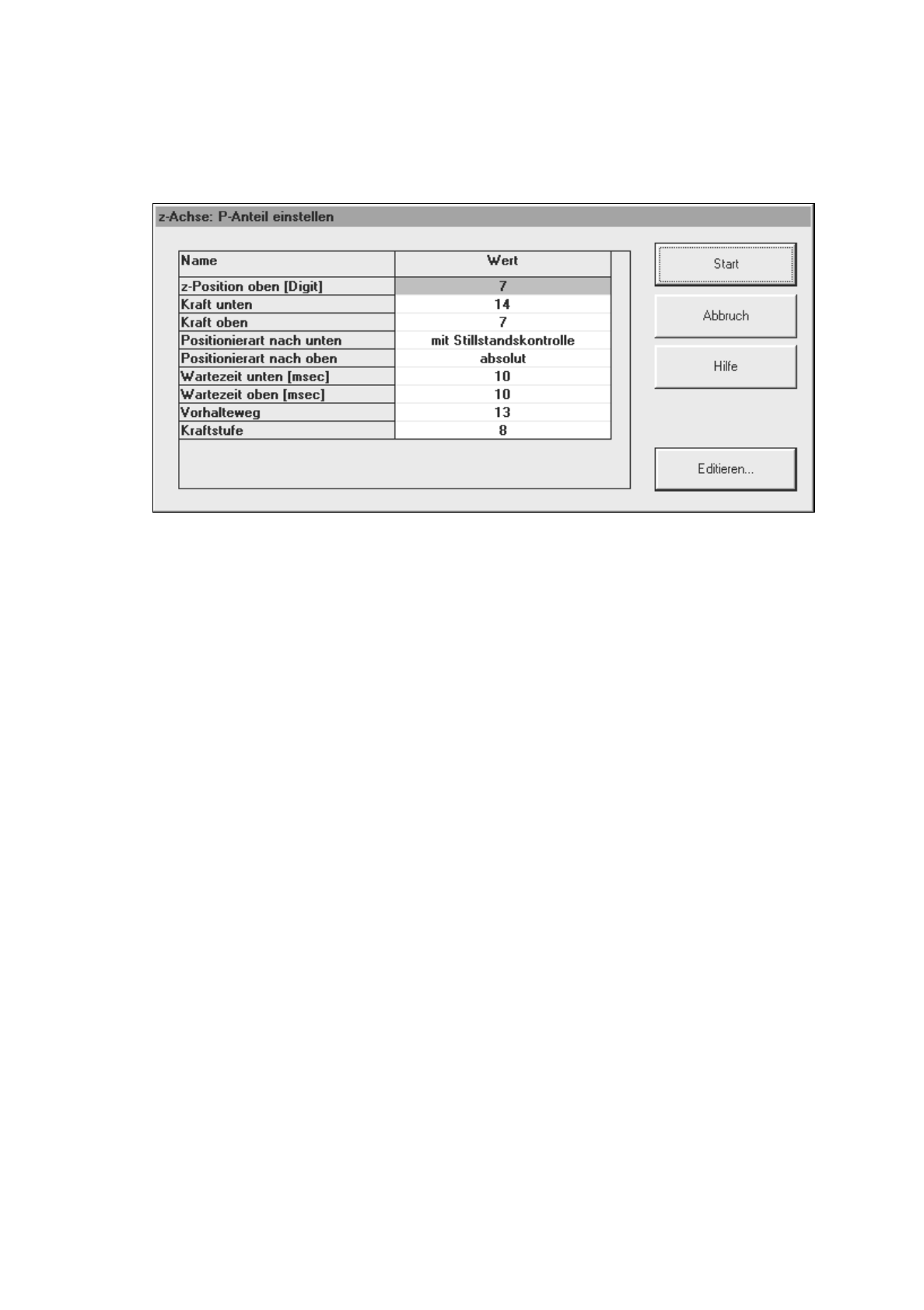

P-Anteil für z-Achse einstellen:
●
Klicken Sie die Schaltfläche
P-Anteil einstellen...
an. Die nachfolgende Einstellbox wird geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.2 auf Seite 2 - 9 beschrieben.
P-Anteil für d-Achse einstellen:
●
Klicken Sie die Schaltfläche
P-Anteil einstellen...
an. Die Einstellbox für die Parametergruppe wird
geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.1 auf Seite 2 - 6 beschrieben.
●
Soll die Kalibrierteilposition angefahren werden, klicken Sie Schaltfläche
Kalibrierteilposition
an
(siehe Abb. 2.1.3).
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.1 Achsfunktionen Software-Version 404.xx Ausgabe 08/98
2 - 14

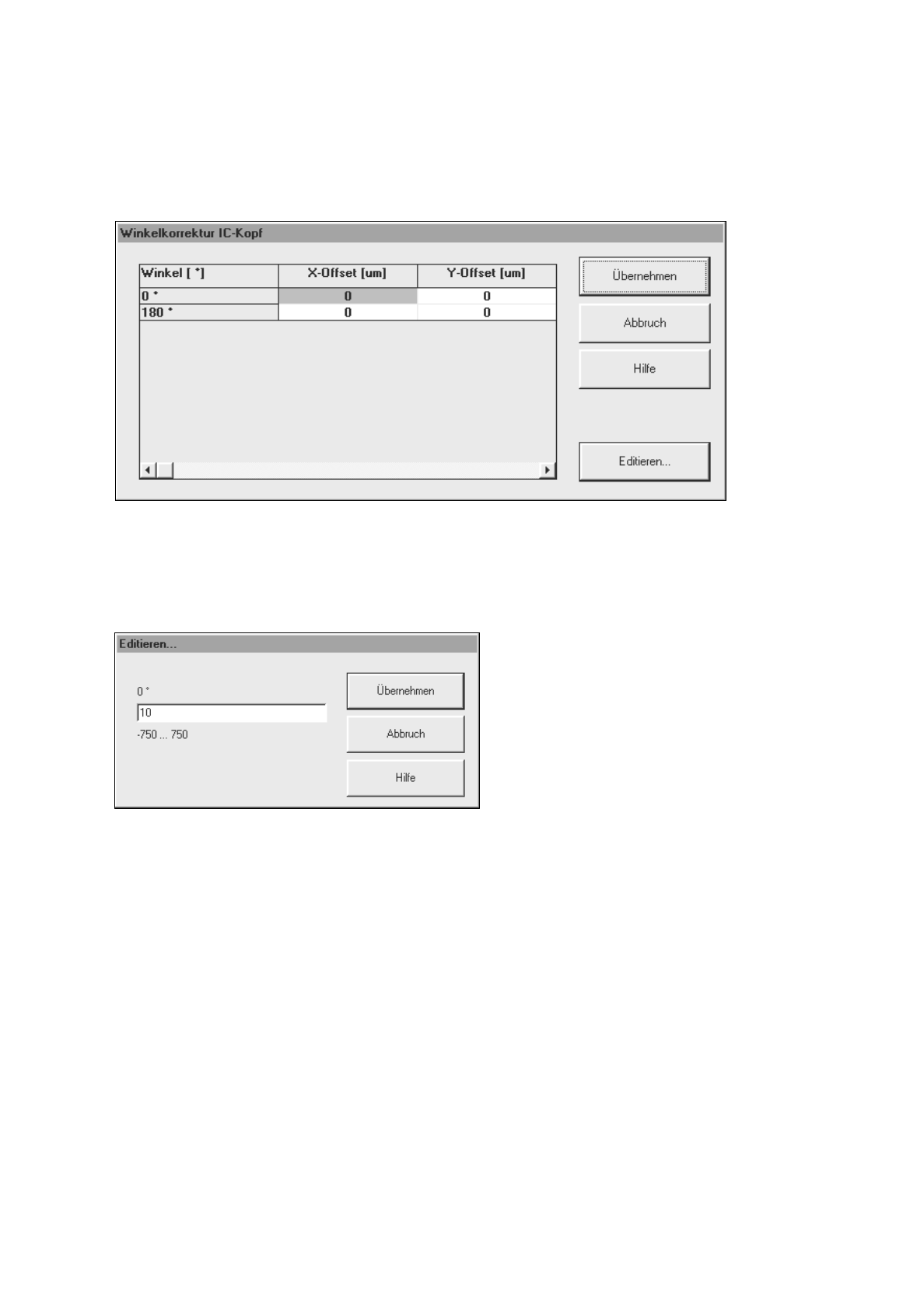

Winkelkorrektur für den Bestückoffset in X- und Y-Richtung
●
Klicken Sie die Schaltfläche
Winkelkorrektur...
an. Die nachfolgende Einstellbox wird geöffnet.
●
Wählen Sie für den Winkel 0° oder 180° zur Eingabe des gewünschten Bestückoffsets die
entsprechende Zeile mit Doppelklick aus.
Die nachfolgende Eingabebox wird geöffnet.
●
Geben Sie den Offsetwert ein, und bestätigen Sie die Eingabe mit
Übernehmen
.
●
Wenn Sie alle erforderlichen Eingaben vorgenommen haben, klicken Sie in der Einstellbox die Schalt-
fläche
Übernehmen
an.
