Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 404.xx Ausgabe 08/98 2.1 Achsfunktionen
2 - 5
●
Klicken Sie in der Einstellbox auf die Schaltfläche
Start
.
Die gewählte Achse fährt die eingegebene Zielposition an. Die Position wird im Feld "Aktuelle Position"
angezeigt (siehe Abb. 2.1.1).
●
Klicken Sie die Schaltfläche
Aktualisieren
an, um die Anzeige der Position zu aktualisieren.
●
Wenn Sie die Werte für die Maschinenparameter "Nullpunktkorrektur", "maximale Position" und
"minimale Position" verändern wollen, klicken Sie die Schaltfläche
Positionen...
an.
Die nachfolgende Einstellbox wird geöffnet.
●
Wählen Sie Zeile mit dem zu editierenden Parameter
mit Doppelklick aus.
Die Eingabebox wird geöffnet.
●
Ändern Sie den Wert nach Bedarf, und bestätigen Sie die Eingabe mit
Übernehmen
.
●
Wenn Sie alle gewünschten Änderungen vorgenommen haben, klicken Sie in der Einstellbox die
Schaltfläche
Übernehmen
an.
●
Wählen Sie die Funktion
Referenzfahrt
an, um einen Referenzlauf mit der aktiven Achse durchzuführen.
●
Wenn die selektierte Achse im Dauerlauf positioniert werden soll, klicken Sie die Schaltfläche
Dauer-
lauf...
an. Die nachfolgende Einstellbox wird geöffnet.
●
Wählen Sie jeweils die Zeile mit dem zu editierenden Parameter
mit Doppelklick aus.
Die Eingabebox wird geöffnet.
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.1 Achsfunktionen Software-Version 404.xx Ausgabe 08/98
2 - 6
●
Ändern Sie den Wert nach Bedarf, und bestätigen Sie die Eingabe mit
Übernehmen
.
●
Wenn Sie alle gewünschten Eingaben bzw. Änderungen vorgenommen haben, klicken Sie in der Ein-
stellbox die Schaltfläche
Start
an.
Der Dauerlauf wird gestartet und die Achse verfährt im Dauerlauf zwischen der eingegebenen Start-
und Zielposition. Eine Dialogbox mit der Anzeige des Startzeitpunktes wird geöffnet.
●
Klicken Sie in der in der Dialogbox die Schaltfläche
Abbrechen
an, um den Dauerlauf zu beenden.
Der Endezeitpunkt des Dauerlaufs wird in der Dialogbox angezeigt. Die Bezeichnung der Schaltfläche
"Abbrechen" verändert sich in "OK".
●
Schließen Sie die Dialogbox mit
OK
.
●
Für den Abgleich des Tachos auf die Endgeschwindigkeit klicken Sie die Schaltfläche
Tachoabgleich
an. Der Dauerlauf für den Abgleich des Tachos wird gestartet. In einer Dialogbox wird der gemessene
Wert für die Geschwindigkeitsabweichung angezeigt.
●
Vermindern Sie den angezeigten Wert durch Verstellen des Tachopotis auf der Servokarte.
●
Klicken Sie nach erfolgtem Tachoabgleich die Schaltfläche
Abbrechen
in der Dialogbox an, um den
Dauerlauf zu beenden.
●
Für die Einstellung des P-Anteils klicken Sie die Schaltfläche
P-Anteil einstellen...
an.
Der Dauerlauf zur Einstellung des P-Anteils startet. Die nachfolgende Einstellbox wird angezeigt.
●
Stellen Sie mit Hilfe der Symbole und die gewünschte Parametergruppe von 1 bis 10 ein.
HINWEIS
Je nach eingestellter Parametergruppe wird der Positionierweg vergrößert oder vermindert.
●
Klicken Sie nach erfolgtem Abgleich des P-Anteils die Schaltfläche
Abbruch
in der Einstellbox an, um
den Dauerlauf zu beenden.
1000
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 404.xx Ausgabe 08/98 2.1 Achsfunktionen
2 - 7
2.1.2 Achsfunktionen RV-Kopf
●
Klicken Sie in der Ansicht "RV-Kopf" (siehe Abb. 0.3.5) das Symbol an, um auf die Ansicht
"Achsfunktionen RV-Kopf" umzuschalten.

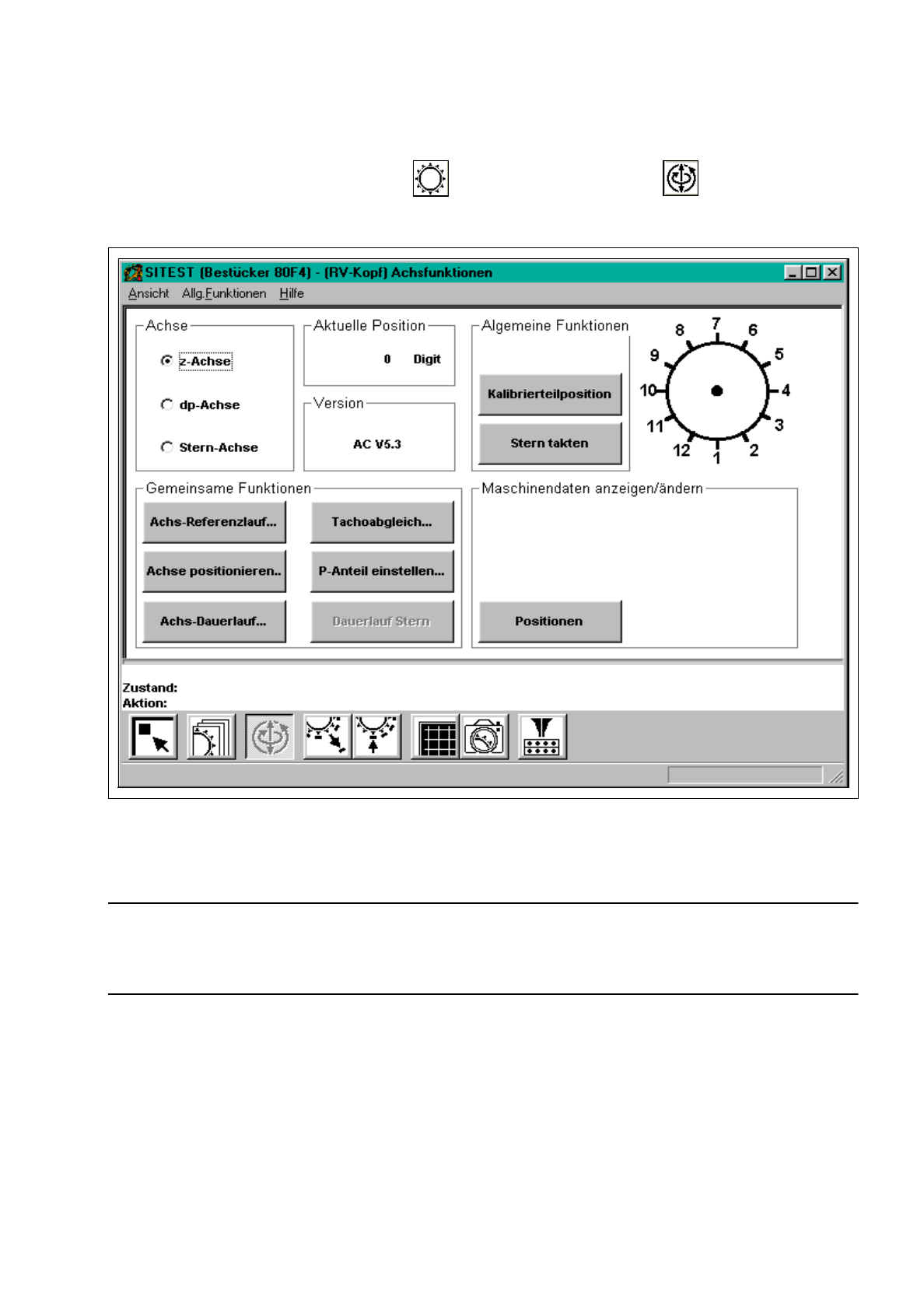

Abb. 2.1.2 Ansicht "Achsfunktionen RV-Kopf"
Vorgehensweise für die Ausführung der einzelnen Funktionen:
HINWEIS
Da einige Einstellboxen gleich oder ähnlich wie bei den Portal-Achsfunktionen aufgebaut sind (siehe Abschn.
2.1.1), werden sie in diesem Abschnitt nicht mehr beschrieben und abgebildet.
●
Aktivieren Sie im Feld "Achse" den Radioknopf für die einzustellende Achse ("z-Achse", "dp-Achse"
oder "Stern-Achse").
●
Wählen Sie die Funktion
Achs-Referenzlauf...
an, sofern die Achse noch nicht Referenzpunkt gefah-
ren ist.
