2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.5 Transportfunktionen Software-Version 404.xx Ausgabe 08/98
2 - 28
–
Aktualisieren Aktuellen Zustand der Signalgeber für Eingabe-, Mitten- und
Ausgabeband anzeigen
–
Ein Transportbänder einschalten
(normale oder hohe Geschwindigkeit)
●
Klicken Sie die entsprechende Schaltfläche für die gewünschte Funktion an.
Die Funktion wird ausgeführt.
●
Sollen die Signalgeber der Transportabschnitte (Eingabe, Mitte, Ausgabe) aktualisiert werden, klicken
Sie die Schaltfläche
Aktualisieren
an. Der aktuelle Zustand der Signalgeber wird oberhalb der
Schaltfläche angezeigt wird.
●
Wenn Sie die Transportbänder zur Überprüfung mit niedriger und hoher Geschwindigkeit laufen las-
sen wollen, aktivieren bzw. deaktivieren Sie das Kontrollkästchen
Hohe Geschwindigkeit
im Feld
"Transportbänder" durch Anklicken.
●
Vergewissern Sie sich vor dem Starten des Laufes, daß der LP-Transport leer ist.
●
Klicken Sie die Schaltfläche
Ein
im Feld "Transportbänder" an.
Der Lauf wird gestartet und eine Dialogbox mit der Anzeige des Startzeitpunktes wird geöffnet.
HINWEIS
Die Transportbänder verfahren mit niedriger Geschwindigkeit, wenn das Kontrollkästchen
Hohe
Geschwindigkeit
nicht aktiviert ist.
Die Transportbänder verfahren mit hoher Geschwindigkeit, wenn das Kontrollkästchen
Hohe
Geschwindigkeit
aktiviert ist.
Die Transportbänder des Eingabebandes laufen nur mit hoher Geschwindigkeit.
●
Klicken Sie in der in der Dialogbox die Schaltfläche
Abbrechen
an, wenn Sie den Lauf der Transport-
bänder stoppen möchten.
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 404.xx Ausgabe 08/98 2.5 Transportfunktionen
2 - 29
2.5.1 Breitenverstellung
●
Wenn Sie die Funktionen der Breitenverstellung testen oder die Breite des Transportbandes kalibrieren
wollen, klicken Sie in der Ansicht "Funktionen LP-Transport" (siehe Abb. 2.5.1) das Symbol
an, um auf die Ansicht "Transportbandbreite" umzuschalten.

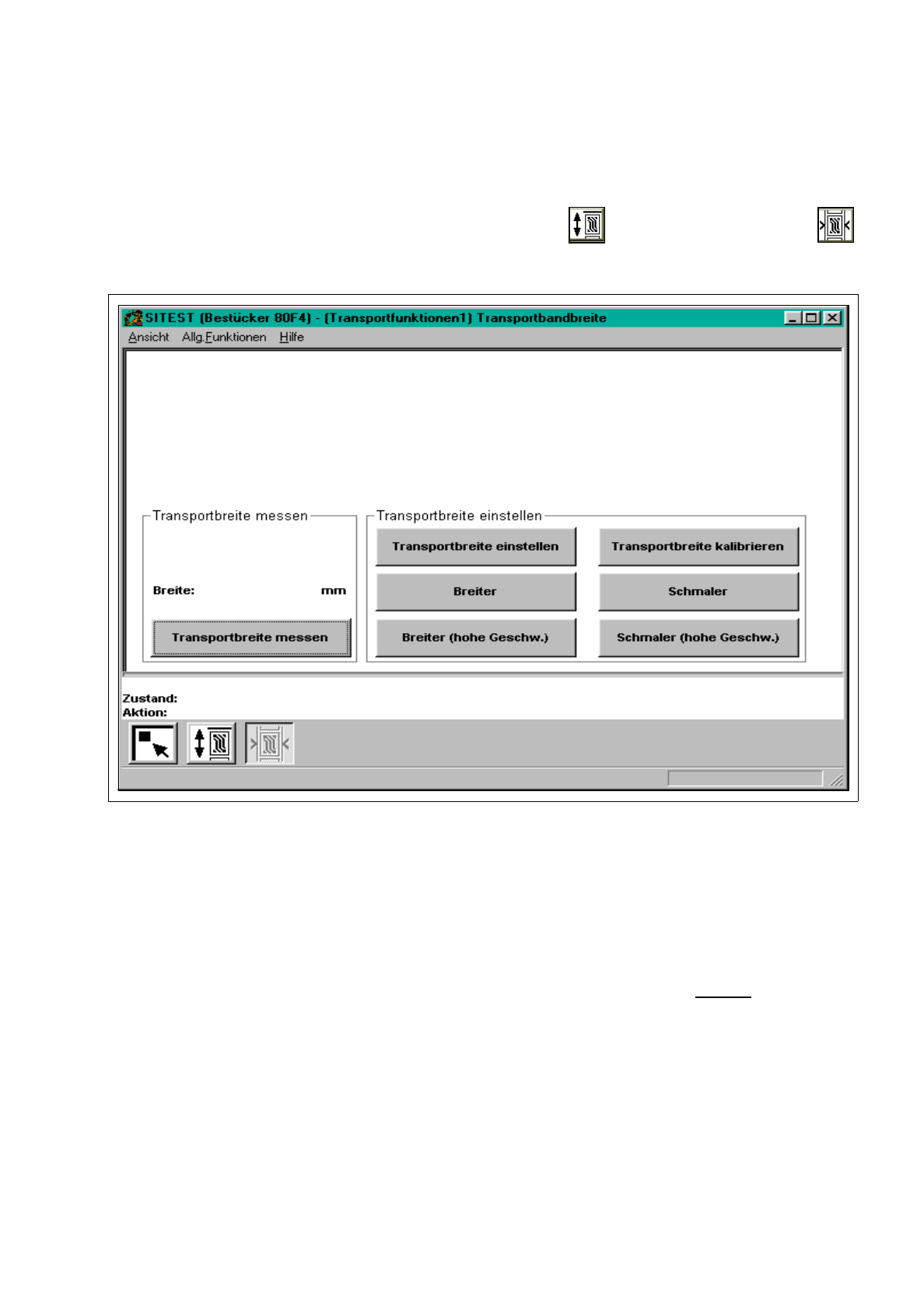

Abb. 2.5.2 Ansicht "Transportbandbreite"
Folgende Funktionen stehen in dieser Ansicht zur Verfügung:
–
Transportbreite messen aktuelle Transportbreite messen
(Die gemessene Breite wird oberhalb der Schaltfläche
"Transportbreite messen" angezeigt.)
–
Transportbreite einstellen Breite auf den eingegebenen Wert einstellen
–
Transportbreite kalibrieren Ermittlung der Portalposition für eine 100 mm breite
Leiterplatte
–
Breiter Transportbreite größer stellen
–
Schmaler Transportbreite kleiner stellen
–
Breiter (hohe Geschw.) in großen Schritten die Transportbreite größer stellen
–
Schmaler (hohe Geschw.) in großen Schritten die Transportbreite kleiner stellen
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.5 Transportfunktionen Software-Version 404.xx Ausgabe 08/98
2 - 30
HINWEIS
Bei allen Funktionen der Breitenverstellung muß der Hubtisch
unten
sein!
●
Wenn Sie die Transportbreite kalibrieren wollen, stellen Sie vor dem Kalibriervorgang die Breite des
aktuellen Transports mit Hilfe der Funktion
Transportbreite einstellen
auf 100 mm ein.
●
Überprüfen Sie, ob sich eine 100 mm breite Leiterplatte durch den gesamten Transport ohne Pro-
bleme transportieren läßt.
●
Klicken Sie die Schaltfläche
Transportbreite kalibrieren
an und bestätigen Sie die angezeigte Dia-
logbox mit
OK
. Die Funktion wird am gewählten Transport ausgeführt.
●
Wenn Sie weitere Funktionen der Breitenverstellung ausführen wollen, klicken Sie die entsprechende
Schaltfläche für die gewünschte Funktion an.
