Bedienungsanleitung Testprogramm SITEST 5 Feinkalibrierung
Software-Version 404.xx Ausgabe 08/98 5.2 Ausführung der Feinkalibrierung
5 - 7
●
Legen Sie die Meßplatte über den Sensor des Eingabebandes.
HINWEIS
Die Meßplatte muß so eingelegt werden, daß die auf der Platte angebrachte Pfeilmarkierung in
Transportrichtung zeigt.
Die Meßplatte wird in das Mittenband gefahren, bestückt und anschließend in das Ausgabeband
gefahren.
●
Entnehmen Sie die Meßplatte vorsichtig und legen Sie sie in das Eingabeband.
●
Deaktivieren Sie das Symbol (Bearbeiten anhalten) durch Anklicken.
●
Klicken Sie das Symbol an, um das Testprogramm SITEST zu starten.
Nach kurzer Zeit wird am Bildschirm die Bedienoberfläche des Testprogramms in der Grundansicht
angezeigt (siehe Kap. 0, Abb. 0.2.1 bzw. Abb. 0.2.2).
HINWEIS
Bei einem synchronen Doppeltransport muß vor der Durchführung der Feinkalibrierung die Trans-
portart von
Doppeltransport synchron
auf
Doppeltransport asynchron
eingestellt werden
(Vorgehensweise siehe Kap. 1, Abschn. 1.3).
●
Klicken Sie die Schaltfläche
Gesamt Referenzlauf
an.
Der Referenzlauf für alle Kopf- und Portalachsen wird durchgeführt.
●
Fahren Sie die Meßplatte mit Hilfe der Transportfunktionen (siehe Kap. 2, Abschn. 2.5) in das Mitten-
band.
5.2.2 Messung für die Feinkalibrierung durchführen
●
Klicken Sie in der Grundansicht die Schaltfläche
Maschine kalibrieren...
an.
Die Einstellbox "Gesamtmaschine kalibrieren" wird geöffnet (siehe Kap. 3, Abb. 3.2.1).
●
Klicken Sie in der Einstellbox die Schaltfläche
Feinkalibrierung
an.
Die nachfolgende Dialogbox wird geöffnet.
HINWEIS
Je nachdem, mit welchem Bestückprogramm bestückt wurde, muß analog dazu das entsprechende
Meßprogramm gewählt werden.
5 Feinkalibrierung Bedienungsanleitung Testprogramm SITEST
5.2 Ausführung der Feinkalibrierung Software-Version 404.xx Ausgabe 08/98
5 - 8
●
Klicken Sie den Eintrag für das gewünschte Meßprogramm an, und bestätigen Sie die Auswahl mit
Übernehmen
. Der Meßvorgang wird gestartet.
HINWEIS
Solange die Feinkalibrierung aktiv ist, sind sämtliche Funktionen des Testprogramms SITEST
gesperrt. Während des gesamten Meßvorgangs wird die Meldung "Messung läuft" angezeigt.
Ein Dialogfenster wird geöffnet, in welchem der gerade aktuelle Meßvorgang beobachtet werden
kann. Es werden jeweils die Paßmarken angezeigt, die gerade vermessen werden (siehe nachfolgen-
des Beispiel).

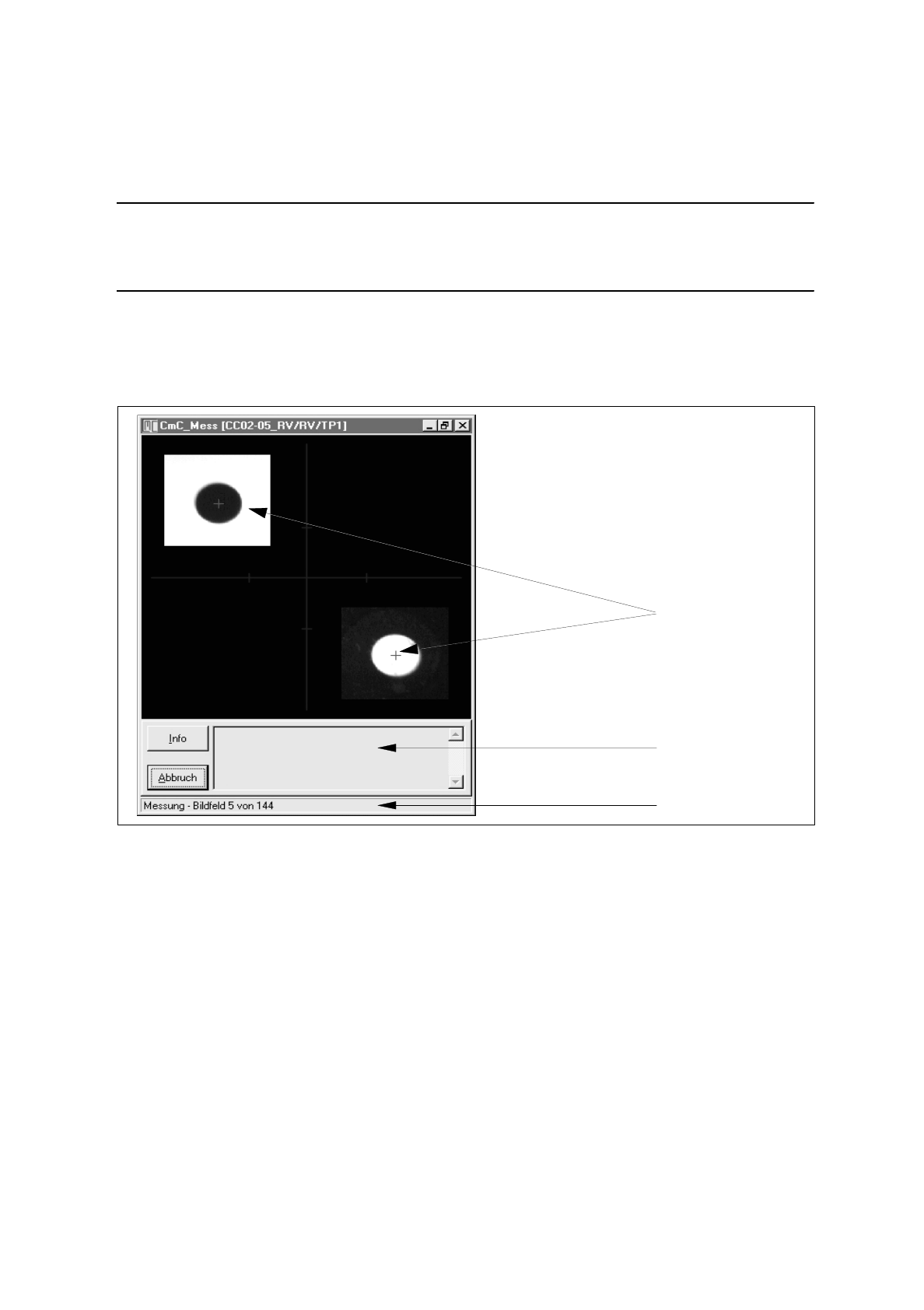

Abb. 5.2.2 Anzeige der Meßvorgänge
Im Infofeld werden evtl. erforderliche Hinweise zur aktuellen Messung angezeigt.
In der Statuszeile wird angezeigt, welches Bildfeld (bzw. welche Passmarke) gerade vermessen wird.
Infofeld
Statuszeile
Marken
Bedienungsanleitung Testprogramm SITEST 5 Feinkalibrierung
Software-Version 404.xx Ausgabe 08/98 5.2 Ausführung der Feinkalibrierung
5 - 9
●
Wenn Sie allgemeine Informationen zum Feinkalibrierungs-Meßprogramm erhalten wollen, klicken
Sie die Schaltfläche
Info
an. Die nachfolgende Infobox wird angezeigt.
●
Schließen Sie die Infobox wieder mit
OK
.
●
Wenn Sie die Messung vorzeitig abbrechen wollen, klicken Sie die Schaltfläche
Abbruch
im Dialog-
fenster an. Eine Dialogbox mit der Abfrage, ob sie die Messung beenden wollen, wird geöffnet.
●
Klicken Sie
Ja
an, wenn Sie die Messung tatsächlich abbrechen wollen.
Die Dialogbox schließt sich und die Feinkalibrierung wird ohne Ergebnis beendet.
