Bedienungsanleitung Testprogramm SITEST 0 Einführung in die Bedienoberfläche des Testprogramms Software-Version 40 4.xx Ausgabe 08/98 0.3 Bedienoberfläche - Ansichten 0 - 19 0.3 Bedie noberfl äche - Ansi chten 0.3.1 Grun…
0 Einführung in die Bedienoberfläche des Testprogramms Bedienungsanleitung Testprogramm SITEST
0.2 Komponenten der Bedienoberfläche Software-Version 404.xx Ausgabe 08/98
0 - 18
Bedienungsanleitung Testprogramm SITEST 0 Einführung in die Bedienoberfläche des Testprogramms
Software-Version 404.xx Ausgabe 08/98 0.3 Bedienoberfläche - Ansichten
0 - 19
0.3 Bedienoberfläche - Ansichten
0.3.1 Grundansicht SIPLACE 80S-20 und SIPLACE 80F
4
Mit jedem Symbol in der Symbolleiste der Grundansicht (siehe Abb. 0.3.1 und Abb. 0.3.2) kann die Bedien-
oberfläche in eine andere Ansicht umgeschaltet werden. Die für die Arbeit erforderlichen Funktionen können
mit Hilfe der in der jeweiligen Ansicht vorhandenen Schaltflächen, Radioknöpfe und Kontrollkästchen ausge-
löst oder eingestellt werden.
Eine Erklärung der einzelnen Ansichten erfolgt in den entsprechenden Abschnitten.

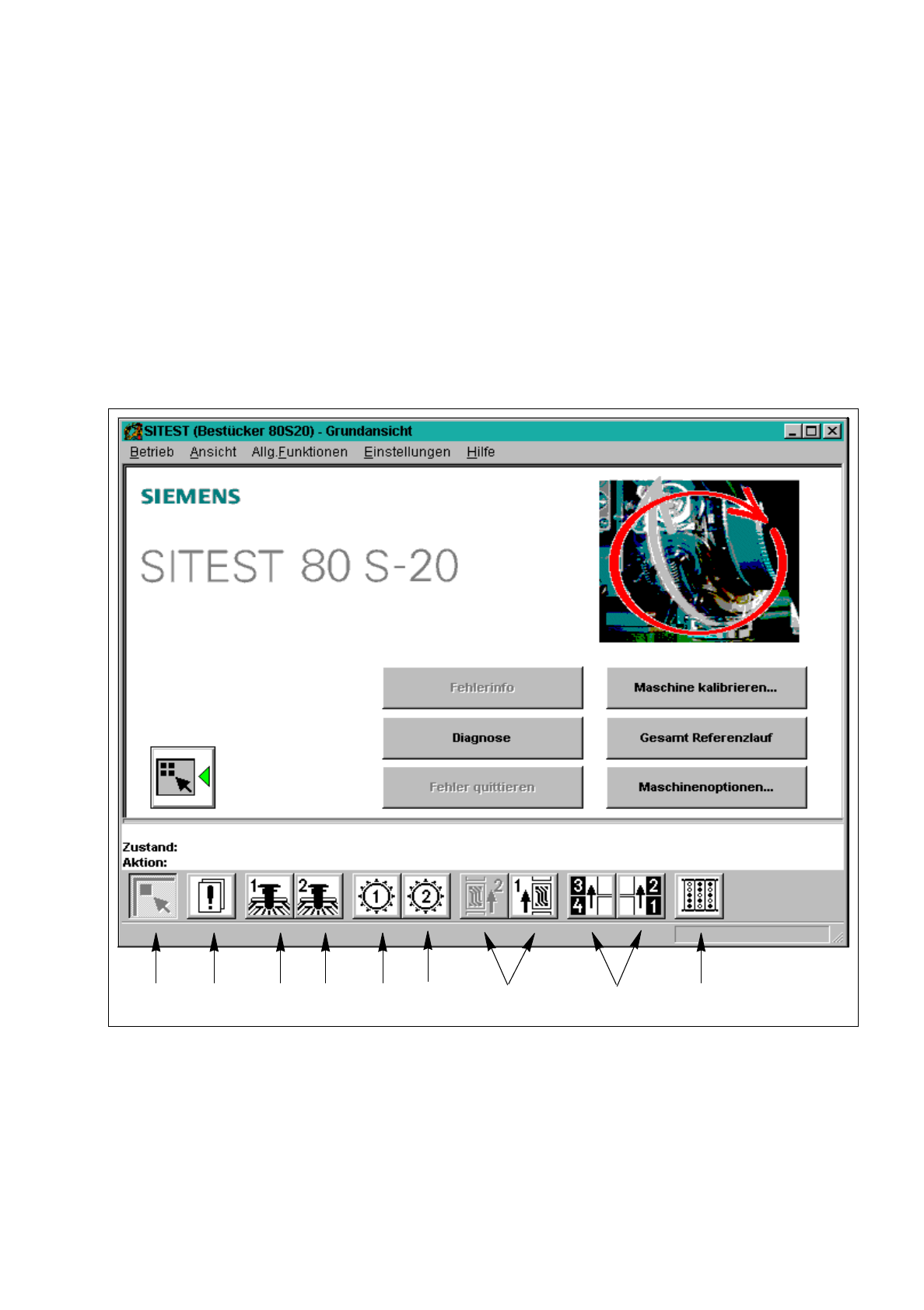

Abb. 0.3.1 Grundansicht SIPLACE 80S-20
Legende zu Abb. 0.3.1
➀
Grundansicht
➅
Revolverkopf 2
➁
Fehler
➆
LP-Transport 2 und 1
➂
Portal 1
➇
linker und rechter BE-Tisch
➃
Portal 2
➈
Ein/Ausgänge
➄
Revolverkopf 1
➀➁ ➂➃➄➅ ➆ ➇➈
0 Einführung in die Bedienoberfläche des Testprogramms Bedienungsanleitung Testprogramm SITEST
0.3 Bedienoberfläche - Ansichten Software-Version 404.xx Ausgabe 08/98
0 - 20

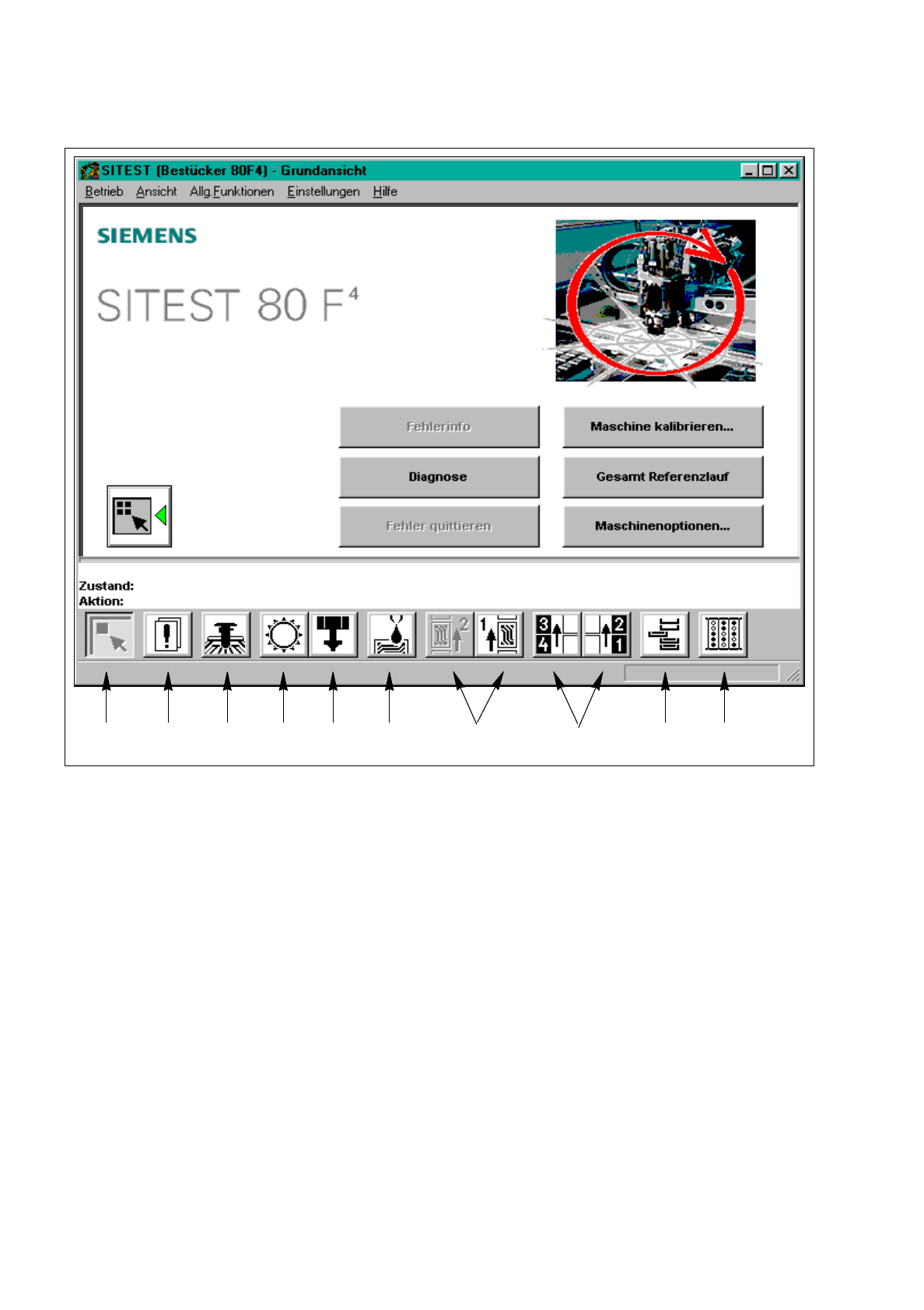

Abb. 0.3.2 Grundansicht SIPLACE 80F
4
Legende zu Abb. 0.3.2
➀
Grundansicht
➁
Fehler
➂
Portal
➃
RV-Kopf
➄
IC-Kopf
➅
Flußmittel-Dispenser
➆
LP-Transport 2 und 1
➇
linker und rechter BE-Tisch
➈
Wafflepack-Wechsler
➉
Ein- / Ausgänge
➉➀➁➂➃➄ ➆ ➇➈➅
