Bedienungsanleitung Testprogramm SITEST 1 Allgemeine Funktionen
Software-Version 404.xx Ausgabe 08/98 1.9 Funktionen Ein/Ausgänge
1 - 23
1.9 Funktionen Ein/Ausgänge
Die nachfolgend beschriebenen Funktionen dienen zum gezielten Abfragen und Ansteuern von einzelnen Bits
der Ein- und Ausgangskarten der SIPLACE-Maschinen und des Wafflepack-Wechslers (nur Eingangskarte).
1.9.1 Eingänge SIPLACE 80S-20/80F
4
und Eingänge WPW SIPLACE 80F
4
●
Klicken Sie in der Grundansicht das Symbol an, und danach (falls erforderlich) das Symbol ,
um in die Ansicht "Eingänge" zu gelangen (siehe Abb. 1.9.1).
Abb. 1.9.1 Ansicht "Eingänge"
1 Allgemeine Funktionen Bedienungsanleitung Testprogramm SITEST
1.9 Funktionen Ein/Ausgänge Software-Version 404.xx Ausgabe 08/98
1 - 24
●
Klicken Sie in der Grundansicht "SIPLACE 80F
4
" das Symbol an, und danach (falls erforderlich)
das Symbol , um in die Ansicht "WPW / Eingänge" umzuschalten.
Abb. 1.9.2 Ansicht "WPW / Eingänge"
●
Wenn Sie sich über den Zustand der Bits einer bestimmten Eingangs-Port-Gruppe informieren wollen,
aktivieren Sie den entsprechenden Radioknopf für den gewünschten Port durch Anklicken.
Die Funktion eines jeden in dem ausgewählten Port enthaltenenen Bits wird neben dem Feld "Port"
angezeigt.
Neben jeder Funktion ist eine LED symbolisch dargestellt, deren Farbe von grau auf rot wechselt, wenn
der Zustand des/der jeweiligen Bits gelesen und im Feld "Hex-Zust." angezeigt wird.
HINWEIS
Das oberste LED-Symbol gilt für Bit "0", das unterste für Bit "7".
Wird das LED-Symbol rot dargestellt, ist der Zustand des Bits "1" (aktiv).
Wird das LED-Symbol grau dargestellt, ist der Zustand des Bits "0" (inaktiv).
Bedienungsanleitung Testprogramm SITEST 1 Allgemeine Funktionen
Software-Version 404.xx Ausgabe 08/98 1.9 Funktionen Ein/Ausgänge
1 - 25
1.9.2 Ausgänge
●
Klicken Sie in der Ansicht "Eingänge" (siehe Abb. 1.9.1) das Symbol an, um auf die
Ansicht "Ausgänge" umzuschalten.

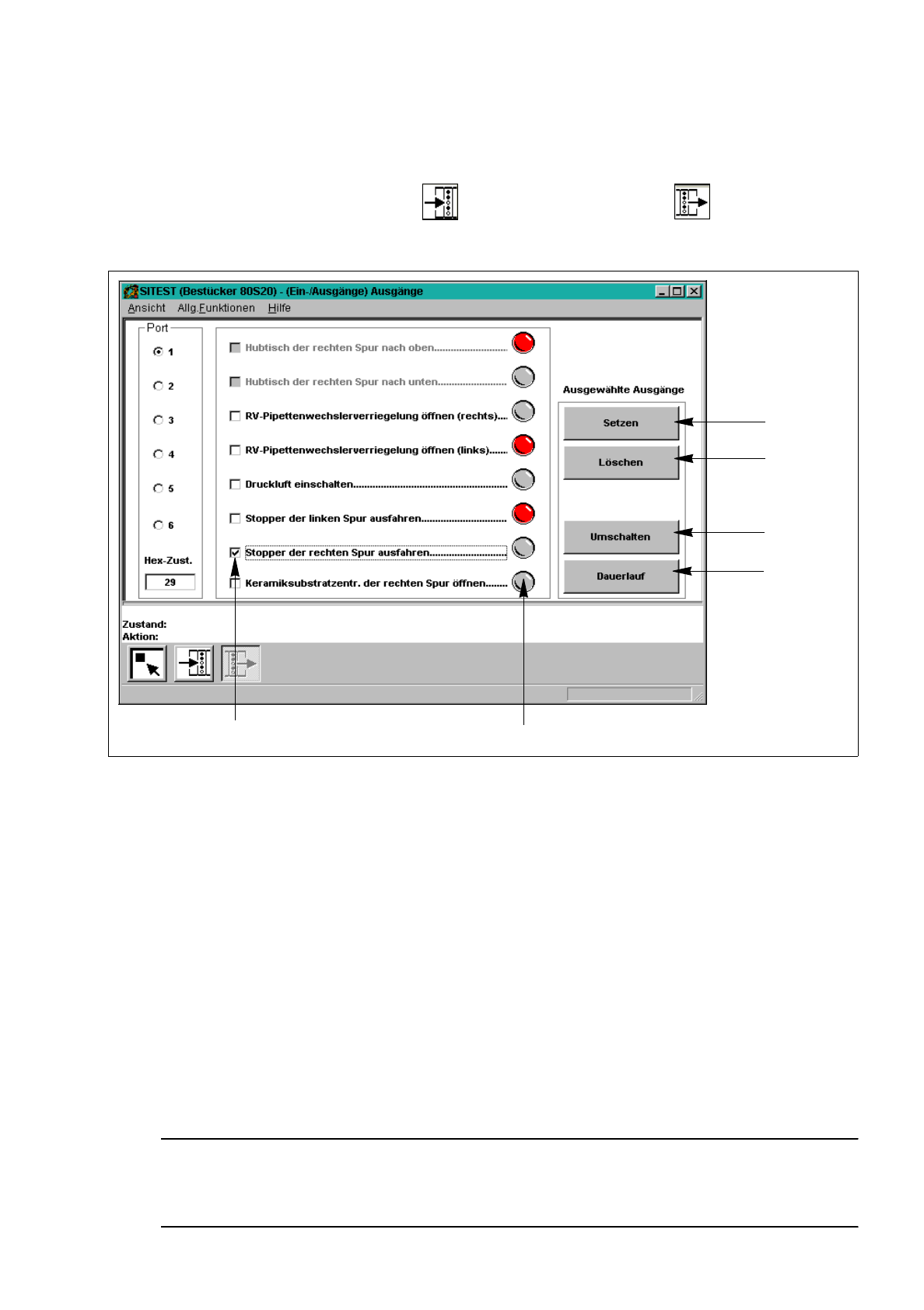

Abb. 1.9.3 Ansicht "Ausgänge"
Legende zu Abb. 1.9.3
➀
Setzen der gewählten Bits
➁
Rücksetzen der gewählten Bits
➂
Invertieren des aktuellen Zustands
➃
Zustand der gewählten Bits im Dauerlauf invertieren
➄
gewähltes Bit (Ausgang)
➅
LED-Symbol
●
Aktivieren Sie den entsprechenden Radioknopf für den Port, der die zu testende Ausgangsgruppe
enthält.
●
Klicken Sie die Kontrollkästchen neben den Funktionsbezeichnungen der Ausgänge an, die Sie testen
wollen, oder gleich die Funktionsbezeichnungen.
●
Klicken Sie die Schaltfläche mit der gewünschten Funktion an. Die gewählte Funktion wird ausgeführt.
HINWEIS
Der aktuelle Zustand eines Bits kann auch invertiert werden, wenn das entsprechende LED-Symbol
mit Doppelklick ausgewählt wird.
➀
➁
➂
➃
➄
➅
