Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 404.xx Ausgabe 08/98 2.1 Achsfunktionen
2 - 9

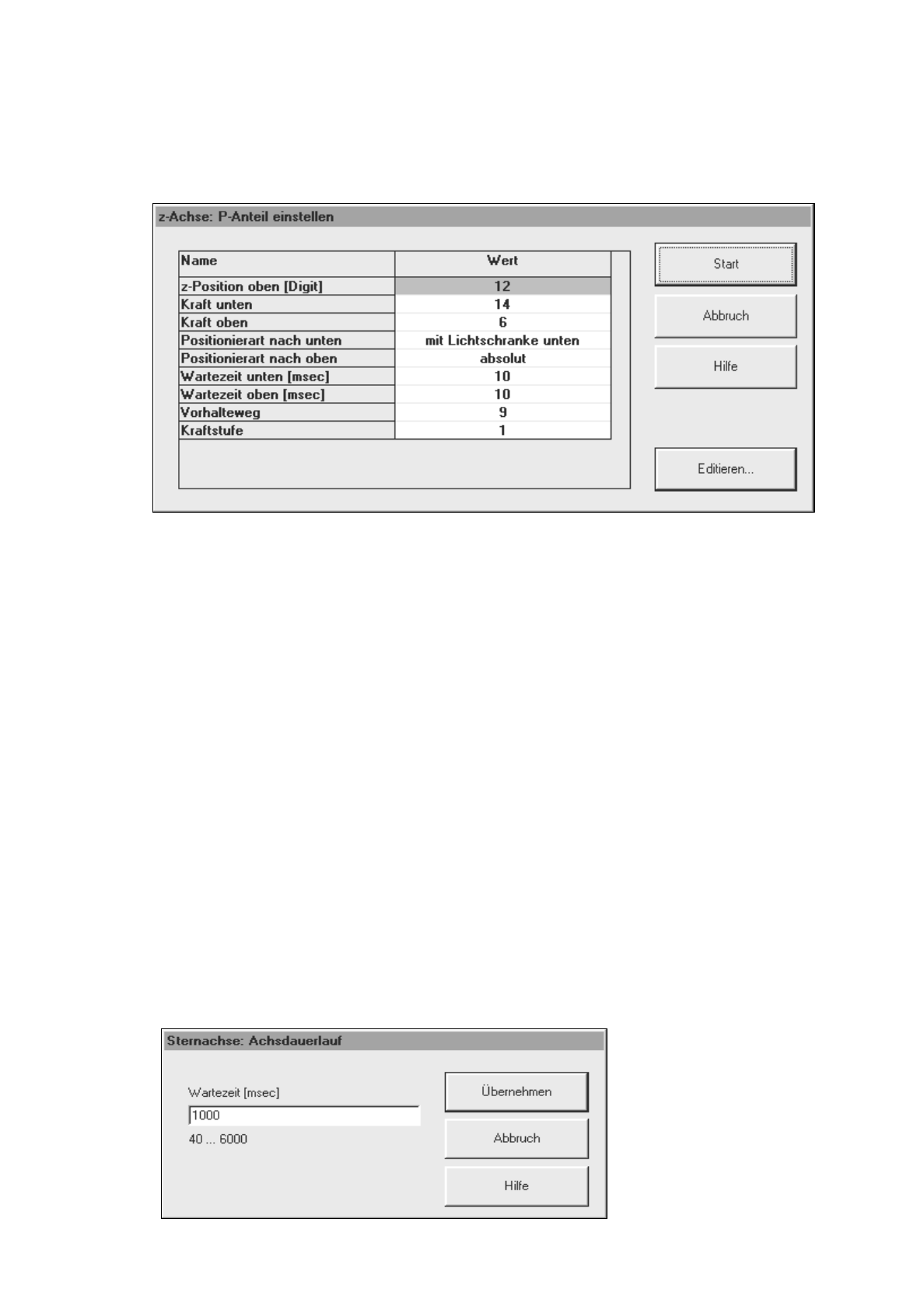

P-Anteil für z-Achse einstellen:
●
Klicken Sie die Schaltfläche
P-Anteil einstellen...
an. Die nachfolgende Einstellbox wird geöffnet.
●
Wählen Sie jeweils die Zeile mit dem zu editierenden Parameter
mit Doppelklick aus und ändern Sie
den Wert oder die Positionierart nach Bedarf
.
●
Wenn Sie alle gewünschten Eingaben bzw. Änderungen vorgenommen haben, klicken Sie in der Ein-
stellbox die Schaltfläche
Start
an.
Der Dauerlauf zur Einstellung des P-Anteils wird gestartet und eine Dialogbox mit der Anzeige des
Startzeitpunktes wird geöffnet.
●
Klicken Sie in der in der Dialogbox die Schaltfläche
Abbrechen
an, um den Dauerlauf zu beenden.
Der Endezeitpunkt des Dauerlaufs wird in der Dialogbox angezeigt. Die Bezeichnung der Schaltfläche
"Abbrechen" verändert sich in "OK".
●
Schließen Sie die Dialogbox mit
OK
.
P-Anteil für dp-Achse einstellen:
●
Klicken Sie die Schaltfläche
P-Anteil einstellen...
an. Die Einstellbox für die Parametergruppe wird
geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.1 auf Seite 2 - 6 beschrieben.
●
Wenn Sie die Sternachse im Dauerlauf takten wollen, klicken Sie in der Einstellung "Stern-Achse" die
Schaltfläche
Dauerlauf
Stern
an.
Das nachfolgende Eingabebox wird geöffnet.
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.1 Achsfunktionen Software-Version 404.xx Ausgabe 08/98
2 - 10
●
Ändern Sie den Wert nach Bedarf, und bestätigen Sie die Eingabe mit
Übernehmen
.
Der Dauerlauf wird gestartet und eine Dialogbox mit der Anzeige des Startzeitpunktes wird geöffnet.
●
Klicken Sie in der in der Dialogbox die Schaltfläche
Abbrechen
an, um den Dauerlauf zu beenden.
Der Endezeitpunkt des Dauerlaufs wird in der Dialogbox angezeigt. Die Bezeichnung der Schaltfläche
"Abbrechen" verändert sich in "OK".
●
Schließen Sie die Dialogbox mit
OK
.
●
Soll die Kalibrierteilposition angefahren werden, klicken Sie Schaltfläche
Kalibrierteilposition
an.
●
Zum Takten des Sterns klicken Sie die Schaltfläche
Stern takten
so lange an, bis die Nummer der
gewünschten Pinole in der untersten Position angezeigt wird (siehe Abb. 2.1.2).
Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 404.xx Ausgabe 08/98 2.1 Achsfunktionen
2 - 11

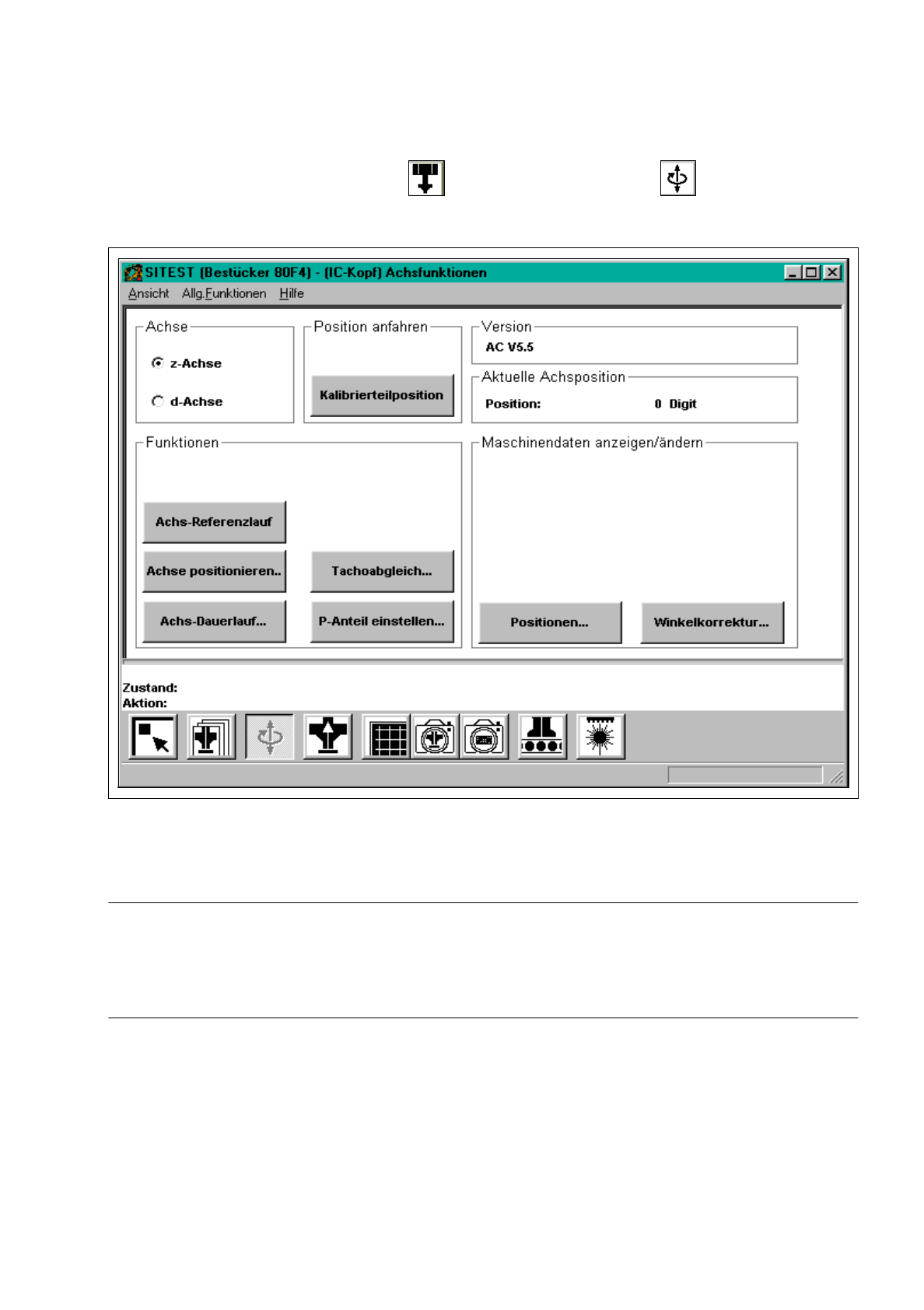

2.1.3 Achsfunktionen IC-Kopf
●
Klicken Sie in der Ansicht "IC-Kopf" (siehe Abb. 0.3.6) das Symbol an, um auf die Ansicht
"Achsfunktionen IC-Kopf" umzuschalten.
Abb. 2.1.3 Ansicht "Achsfunktionen IC-Kopf"
Vorgehensweise für die Ausführung der einzelnen Funktionen:
HINWEIS
Da einige Einstellboxen gleich oder ähnlich wie bei den Portal- und den RV-Achsfunktionen aufgebaut sind
(siehe Abschn. 2.1.1 und Abschn. 2.1.2), werden sie in diesem Abschnitt nicht mehr beschrieben und ab-
gebildet.
●
Aktivieren Sie im Feld "Achse" den Radioknopf für die einzustellende Achse ("z-Achse" oder "d-Achse").
●
Wählen Sie die Funktion
Achs-Referenzlauf...
an, sofern die Achse noch nicht Referenzpunkt gefah-
ren ist.
●
Um die Achse in einem einmaligen Vorgang an eine bestimmte Position zu verfahren, klicken Sie die
Schaltfläche
Achse positionieren..
an. Die Einstellbox für die "Zielposition" und die "Positionierart"
wird geöffnet.
●
Alle weiteren Schritte sind wie in Abschn. 2.1.1 auf Seite 2 - 4 beschrieben.
