Bedienungsanleitung Testprogramm SITEST 2 Funktionen zur Einstellung der Maschine
Software-Version 404.xx Ausgabe 08/98 2.3 Funktionen des Flußmittel-Dispensers (SIPLACE 80F4)
2 - 23
2.3 Funktionen des Flußmittel-Dispensers (SIPLACE 80F
4
)
●
Wenn Sie die Funktionen des Flußmittel-Dispensers testen wollen, klicken Sie in der Grundansicht
"SIPLACE 80F
4
" (siehe Abb. 0.3.2) das Symbol an, um auf die Ansicht "Flußmittel-Dispenser"
umzuschalten.

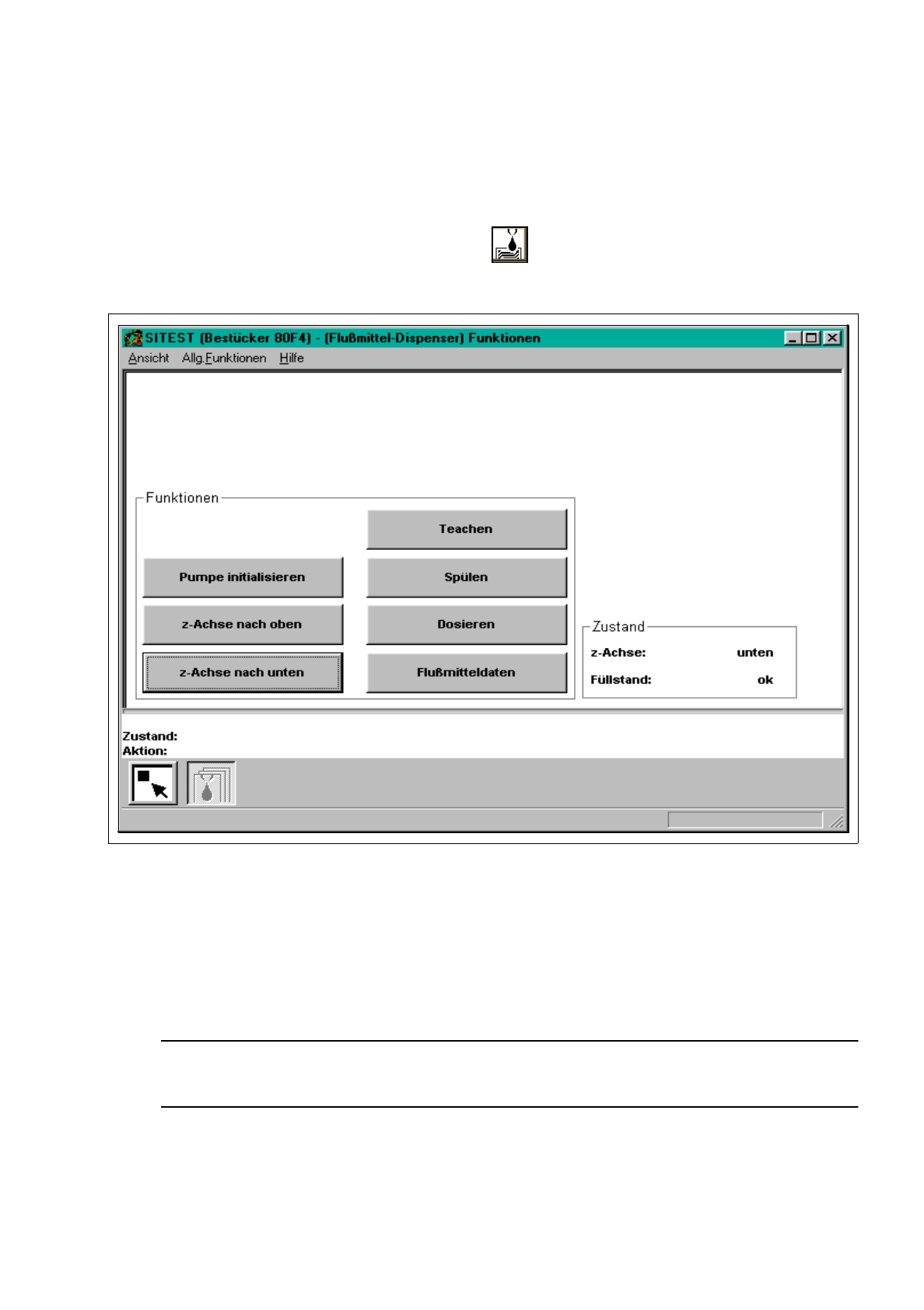

Abb. 2.3.1 Ansicht "Flußmittel-Dispenser"
●
Klicken die Schaltfläche
Pumpe initialisieren
an, um den Schrittmotor der Pumpe in die vordefinierte
Position zu bringen.
●
Klicken Sie die Schaltfläche
z-Achse nach oben
bzw.
z-Achse nach unten
an, um die z-Achse des
Flußmittel-Dispensers zu positionieren.
HINWEIS
Der aktuelle Zustand der z-Achse und des Flußmittel-Füllstandes wird im Feld "Zustand" angezeigt.
●
Klicken Sie die Schaltfläche Teachen an, wenn Sie den Flußmittel-Dispenser zum Auftragen des
Flußmittels an eine bestimmte Position fahren wollen.
2 Funktionen zur Einstellung der Maschine Bedienungsanleitung Testprogramm SITEST
2.3 Funktionen des Flußmittel-Dispensers (SIPLACE 80F4) Software-Version 404.xx Ausgabe 08/98
2 - 24
●
Klicken Sie die Schaltfläche
Spülen
an, wenn der Spülvorgang für die Flußmittelspritze gestartet
werden soll.
Der Kolben der Flußmittelspritze wird gefüllt. Anschließend fährt der Flußmittel-Dispenser über die
Spülposition und der Kolben wird in den Spülbehälter entleert.
●
Zum Auftragen des Flußmittels klicken Sie die Schaltfläche
Dosieren
an.

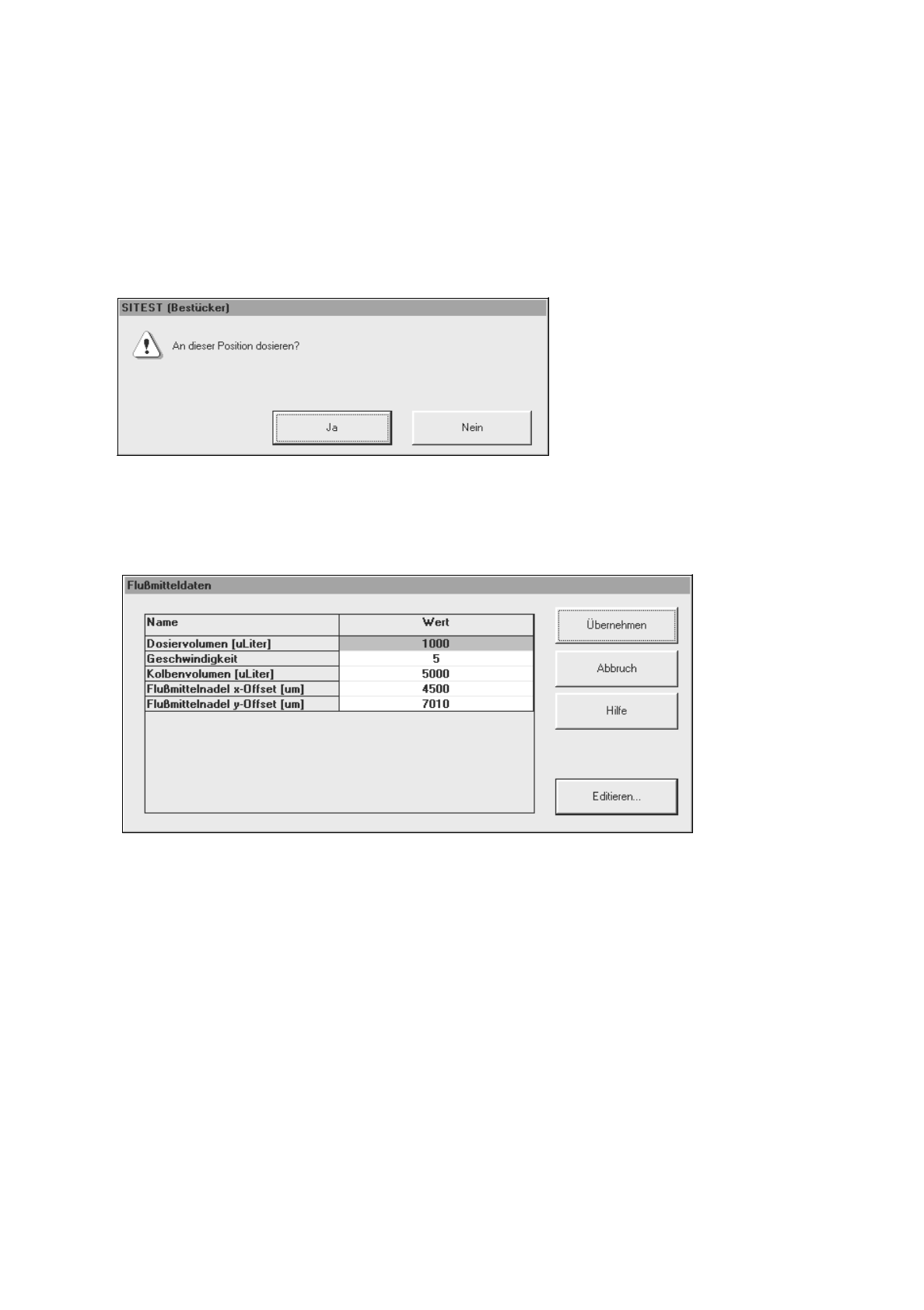

Die nachfolgende Dialogbox wird geöffnet.
●
Klicken Sie die Schaltfläche
Ja
an, wenn an der aktuellen Position Flußmittel aufgetragen werden soll.
●
Klicken Sie die Schaltfläche
Flußmitteldaten
an, wenn Sie die Daten anzeigen und ggf. editieren
wollen. Die nachfolgende Einstellbox wird geöffnet.
Folgende Daten werden angezeigt und können bei Bedarf geändert werden:
–
Dosiervolumen [
µ
Liter] Dosiermenge
–
Geschwindigkeit Ausflußgeschwindigkeit des Flußmittels
(möglich ist ein Wert von 1 bis 10)
–
Kolbenvolumen [
µ
Liter] Inhalt (Aufnahmevolumen) der verwendeten Flußmittel-
spritze
–
Flußmittelnadel x-Offset [
µ
m] Abstand der Flußmittelnadel zur RV-Kamera in x-Richtung
–
Flußmittelnadel y-Offset [
µ
m] Abstand der Flußmittelnadel zur RV-Kamera in y-Richtung
●
Wählen Sie die Zeile mit dem zu ändernden Wert mit Doppelklick aus.
Die Eingabebox wird geöffnet.
●
Geben Sie den Wert ein, und bestätigen Sie die Eingabe mit
Übernehmen
.
●
Wenn Sie alle gewünschten Änderungen vorgenommen haben, klicken Sie in der Einstellbox die
Schaltfläche
Übernehmen
an.
