仕様(続 き ) 項目 仕様 汎用入出力 設定点範囲：0.001〜99.999秒、分解能1 ms 精度：選択した時間設定の±0.05%以内 再現性：任意の時間設定で16 μs未満 出力数：4 入力数：4 出力：絶縁出力スイッチ、DC 5〜24 V、最大200 mA 入力：絶縁スイッチ、DC 5〜24 V、最大20 mA 設定方法：(1)フロントパネルのキーを用いたデジタル設定(2)シリアルケーブル(RS-232C)を用いた 遠隔設定 ヒ…

100%1 / 82
仕様
項目 仕様
本体寸法 255.0
W x 111.0H x 214.0D mm (10.04W x 4.36H x 8.43D"
重量 3.5 kg (7.6 lb)
入力AC(電源アダプター) AC100〜240 V (±10%)、2.4 A、50〜60Hz
入力 100–240 VAC (±10%), ~50/60Hz 入力, desktop type, AC 入力: IEC 320 インレット
内部電圧 24 VDC
フットペダル 24 VDC
入力エアー圧
480〜690 kPa (70〜100 psi)
出力エアー 設定点範囲: 0〜690kPa(0〜100 psi)、1kPa単位で調整可能
直線性: ±2% 以内(全範囲) ヒステリシス: 1%以内 (全範囲)
再現性：±1%以内(全範囲)
感度：0.3%以内(全範囲)
サンプルレート：毎秒16回
最大流量：6リットル/分(ANR)、供給圧600kPa
時出力数：2
設定方法：(1)フロントパネルのキーを用いたデジタル設定(2)シリアルケーブル(RS-232C)を用いた
遠隔設定
その他の機能：圧力アラーム(ラッチなし/ラッチあり)
フィードバックループ サイクル終了 (EOC) 1〜2およびアラーム出力(AO)： 電子気スイッチ、DC 24 V、最大100 mA
付録A、「I/Oコネクターピンの技術データ」を参照
起動回路
電圧起動 (VI) 信号1〜2：DC 5〜24 V
注：DC 5〜24 VのVI信号継続時間は200μs以上(モメンタリまたはステディの場合はメインテイ
ン)
フットペダル：乾接点起動回路、19 mA、閉電流
注：フットペダル起動信号は20 ms間デバウンスされます。フットスイッチ信号のデバウンスは、
シリアルケーブル (RS-232C) を通じたシリアルコマンド、または電源を入れたときにキー「5
ドライバー出力 設定点範囲：0.0001〜9.9999秒、分解能100 μs
精度：選択した時間設定の±0.05%以内
再現性：任意の時間設定で16 μs未満
出力数：2
出力：DC 24 V、チャンネルあたり最大24 W
出力電圧：DC 5〜24 V、分解能1ボルト
サイクルレート：最大500Hz
スパイク＆ホールド、ホールド電圧：DC 5〜24 V、分解能1ボルト
スパイク時間：20〜250 ms、分解能5 ms
設定方法：(1)フロントパネルのキーを用いたデジタル設定(2)シリアルケーブル(RS-232C)を用いた
遠隔設定
続く
ValveMate 9000 コントローラー
12
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
仕様(続き)
項目 仕様
汎用入出力
設定点範囲：0.001〜99.999秒、分解能1 ms
精度：選択した時間設定の±0.05%以内
再現性：任意の時間設定で16 μs未満
出力数：4
入力数：4
出力：絶縁出力スイッチ、DC 5〜24 V、最大200 mA
入力：絶縁スイッチ、DC 5〜24 V、最大20 mA
設定方法：(1)フロントパネルのキーを用いたデジタル設定(2)シリアルケーブル(RS-232C)を用いた
遠隔設定
ヒーター出力 設定点範囲：0〜100°C、1°C単位で増分
表示精度：±2°C、±1桁
出力：DC 24 V、チャンネルあたり最大25 W
入力：J型熱電対
サンプルレート：毎秒16回
制御方法：PID
出力数：2
設定方法：(1)フロントパネルのキーを用いたデジタル設定(2)シリアルケーブル(RS-232C)を用いた
遠隔設定
その他の機能：ヒーターのアラーム(ラッチなし/ラッチあり)、熱電対切断アラーム、ヒーター故障
アラーム(短絡)
使用環境条件
温度：5〜45°C (41〜113°F)
湿度：相対湿度30℃時85% (結露なきこと)
標高：海抜2000 m (6562フィート) 以内
製品分類 設置カテゴリーII
汚染度2
準拠 CE, TÜV, RoHS, China RoHS, WEEE
RoHS标准相关声明标准相关声明 (中国RoHS有害物質宣言)
产品名称
部品名
有害物质及元素
有毒・有害物質と元素
铅
鉛
(Pb)
汞
水銀
(Hg)
镉
カドミウム
(Cd)
六价铬
六価クロム
(Cr6)
多溴联苯
多臭素化
ビフェニル
(PBB)
多溴联苯醚
ポリ臭素化ジフ
ェニルエーテル
(PBDE)
外部接口
外部電気接続
X 0 0 0 0 0
O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准低于SJ/T11363-2006限定要求。
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量未満
であることを意 味します。
X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准高于SJ/T11363-2006限定要求.
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量以上
であることを意 味します。
WEEE指令
本装置はWEEE指令2012/19/EUの下、欧州連合の規制の対象となります。本装置の適切な廃棄方法について
は、www.nordsonefd.com/WEEEを 参 照してください 。
ValveMate 9000 コントローラー
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

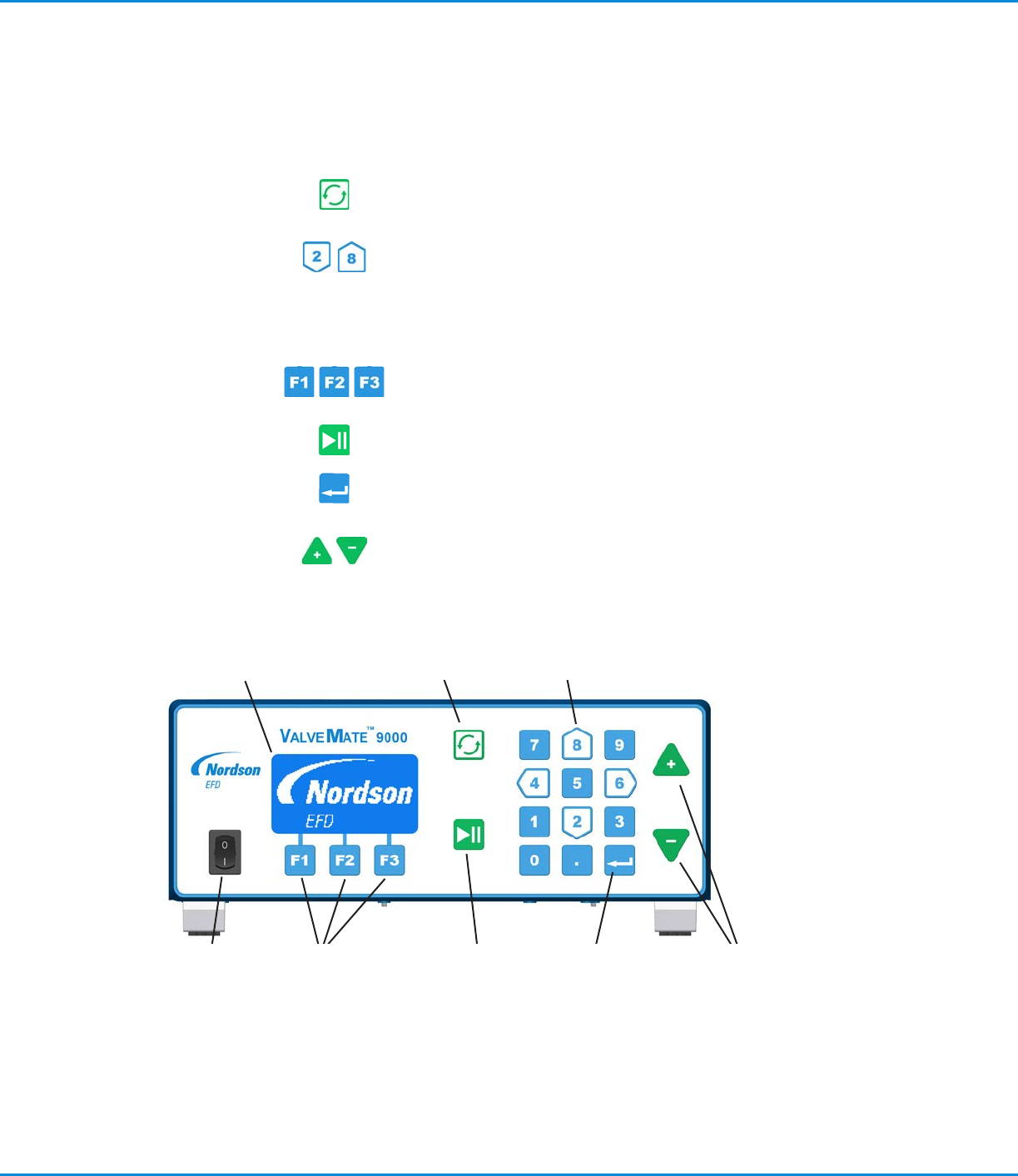

前面パネルのコンポ ーネント
LCDディスプレイ
吐出時間、液圧、温度、選択されているパラメーター、システムの状況吐出キー
吐 出 サイク
吐出キー
吐 出 サイクル を 開 始 します。
数 字 キー パッドと矢
印キ
設定値の入力に使用します。数字キーパッドのうち、2, 4, 6, 8が矢印の形にな
っており、LCDディスプレイに表示されるメニュー項目で、カーソルをスクロー
ルするために使 用できます。
電 源 スイッチ
コントローラーの電源をON/OFFします。
機能キーF1、F2、F3
LCDディスプレイ下部の各キーの上に表示されるナビゲーションやプログラミ
ングの選択肢を選ぶために使用します。選択肢は、現在の画面ディスプレイや
モードによって異なります。
有効/無効キー
コントローラーを有効化/無効化します。
確定キー
ハイライト表示された選択内容、または入力したデータを確認します。
プラス (+)/マイナス
(-) キー
数値パラメーターを調整します。
動作機能
電 源 スイッチ
LCDディスプレイ 吐出キー 数字 キーパッドと矢印キ
