背 面 パ ネ ル の コ ン ポ ー ネ ント フ ット ペ ダ ル コ ネ ク タ ー デ ィ ス ペ ン ス バ ル ブ作動装置 の コ ネ ク タ ー HEA TER 1、 HEA TER 2、 DR V OUT コ ネ ク タ ー 各 チャ ンネ ルのヒ ー ターとバ ル ブ 制 御 用コネク ター RS - 232C コ ネ ク タ ー RS - 232C ケー ブ ル の コ ネ ク タ ー。 PC ま た はPLC か …
前面パネルのコンポ ーネント
LCDディスプレイ
吐出時間、液圧、温度、選択されているパラメーター、システムの状況吐出キー
吐 出 サイク
吐出キー
吐 出 サイクル を 開 始 します。
数 字 キー パッドと矢
印キ
設定値の入力に使用します。数字キーパッドのうち、2, 4, 6, 8が矢印の形にな
っており、LCDディスプレイに表示されるメニュー項目で、カーソルをスクロー
ルするために使 用できます。
電 源 スイッチ
コントローラーの電源をON/OFFします。
機能キーF1、F2、F3
LCDディスプレイ下部の各キーの上に表示されるナビゲーションやプログラミ
ングの選択肢を選ぶために使用します。選択肢は、現在の画面ディスプレイや
モードによって異なります。
有効/無効キー
コントローラーを有効化/無効化します。
確定キー
ハイライト表示された選択内容、または入力したデータを確認します。
プラス (+)/マイナス
(-) キー
数値パラメーターを調整します。
動作機能
電 源 スイッチ
LCDディスプレイ 吐出キー 数字 キーパッドと矢印キ
機能キ 有効/無効キー プラス (+)/マイナス (-) キー確定キー
ValveMate 9000 コントローラー
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

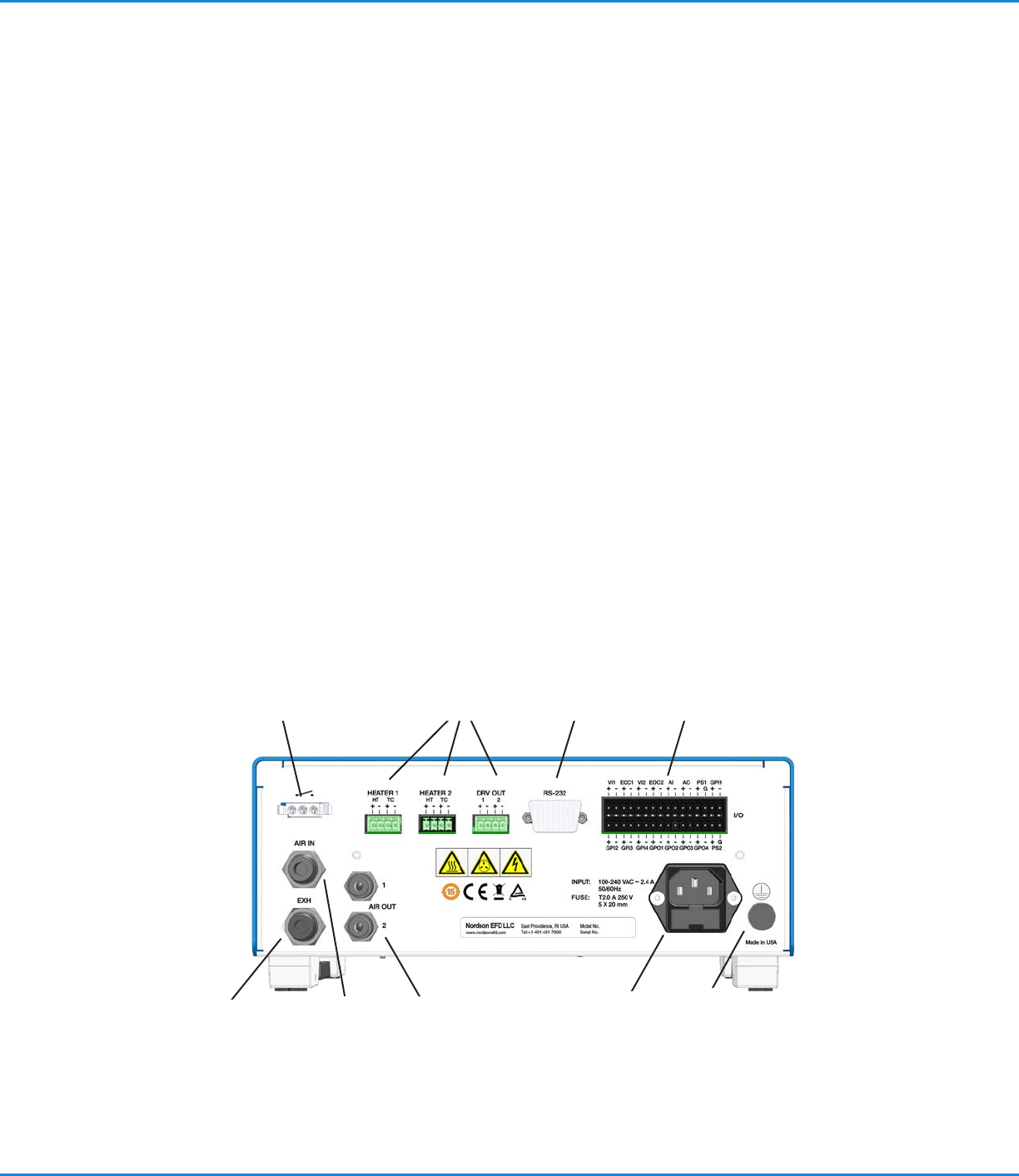

背面パネルのコンポ ーネント
フットペダルコ ネクター
ディスペンスバルブ作動装置のコネクター
HEATER 1、HEATER 2、
DRV OUTコネクター
各チャンネルのヒーターとバルブ制御用コネクター
RS
-
232Cコネクター
RS
-
232Cケーブルのコネクター。PCまたはPLCからパラメーターを変更するために使用
します。
I/Oコネクター
入出力接続(詳細については、付録B、「I/Oコネクターピンの技術データ」を参照)
排気ポート
電空レギュレーター排気ポート
AIR INポート
エアー入力ポート
AIR OUTポート
エアー出力ポート
AC電源入力
電源コードのコネクター
接地端子
接地線のコネクター
動作機能 （続き）
RS-232C
コネクター I/Oコネクター
HEATER 1
、HEATER 2
、DRV OUTコネ
クター
フットペ ダルコネ
クター
排気ポート
AIR INポート
AIR OUTポート1、2
AC電源入力
接地端子
ValveMate 9000 コントローラー
15
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

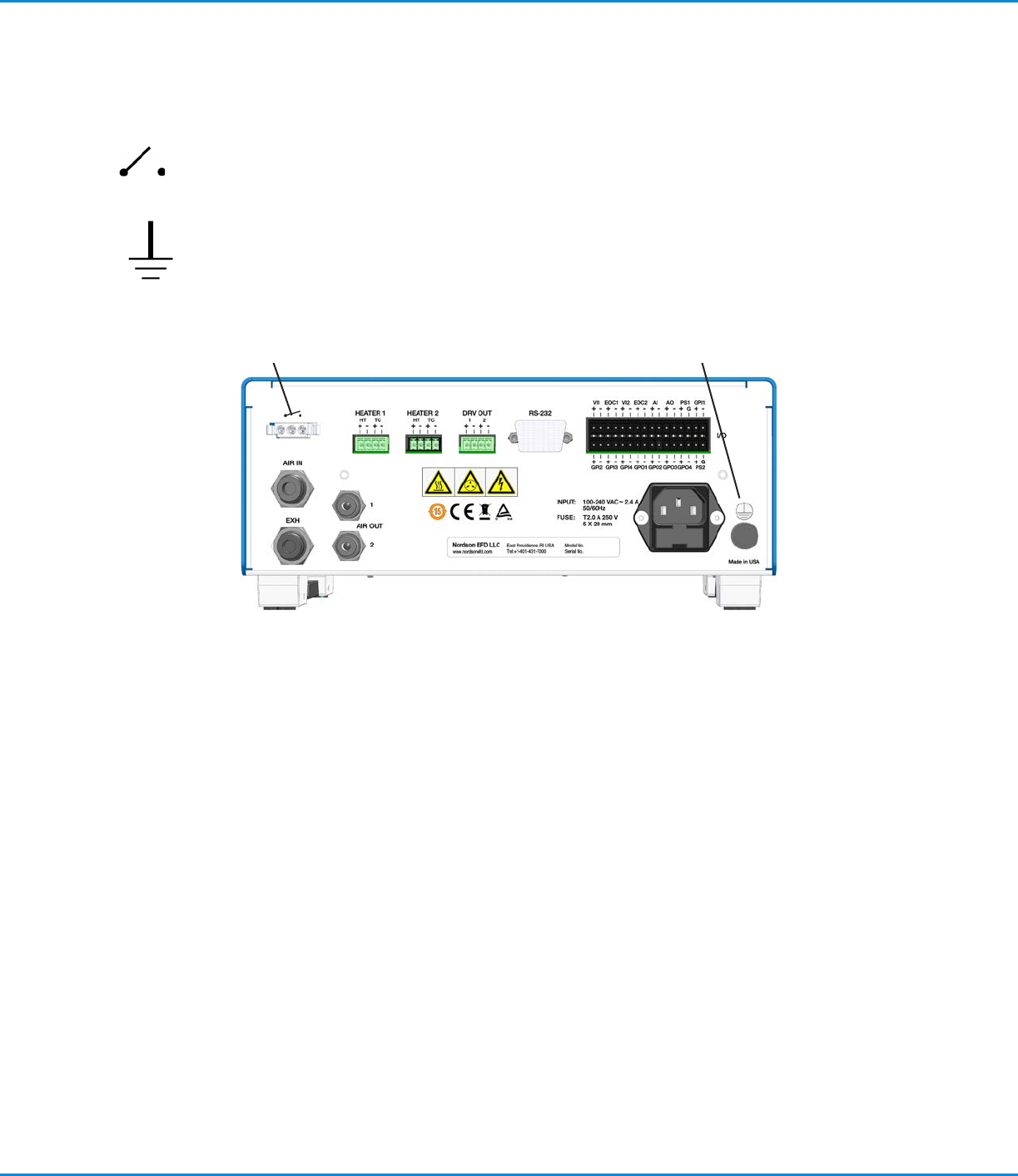

フットペダルの接続記号
