周辺機器 の 取付 デ ィ ス ペ ン ス シ ス テ ム を 構成 す る 周辺機器 を 接続 し ま す 。 た と え ば液剤タ ン ク を 使用 す る 場合、 本書の 「液剤タ ン ク の一般的 な 接続例 と 主要な 周 辺機器」 に 示 す 機器 を 配置 し 、 接続 し ま す 。 す べ て の 周辺機器 の 取付、 設定、 取扱方法 に つ い て は 、 ク イ ッ ク ス タ ー ト ガ イ ド ま た は こ…

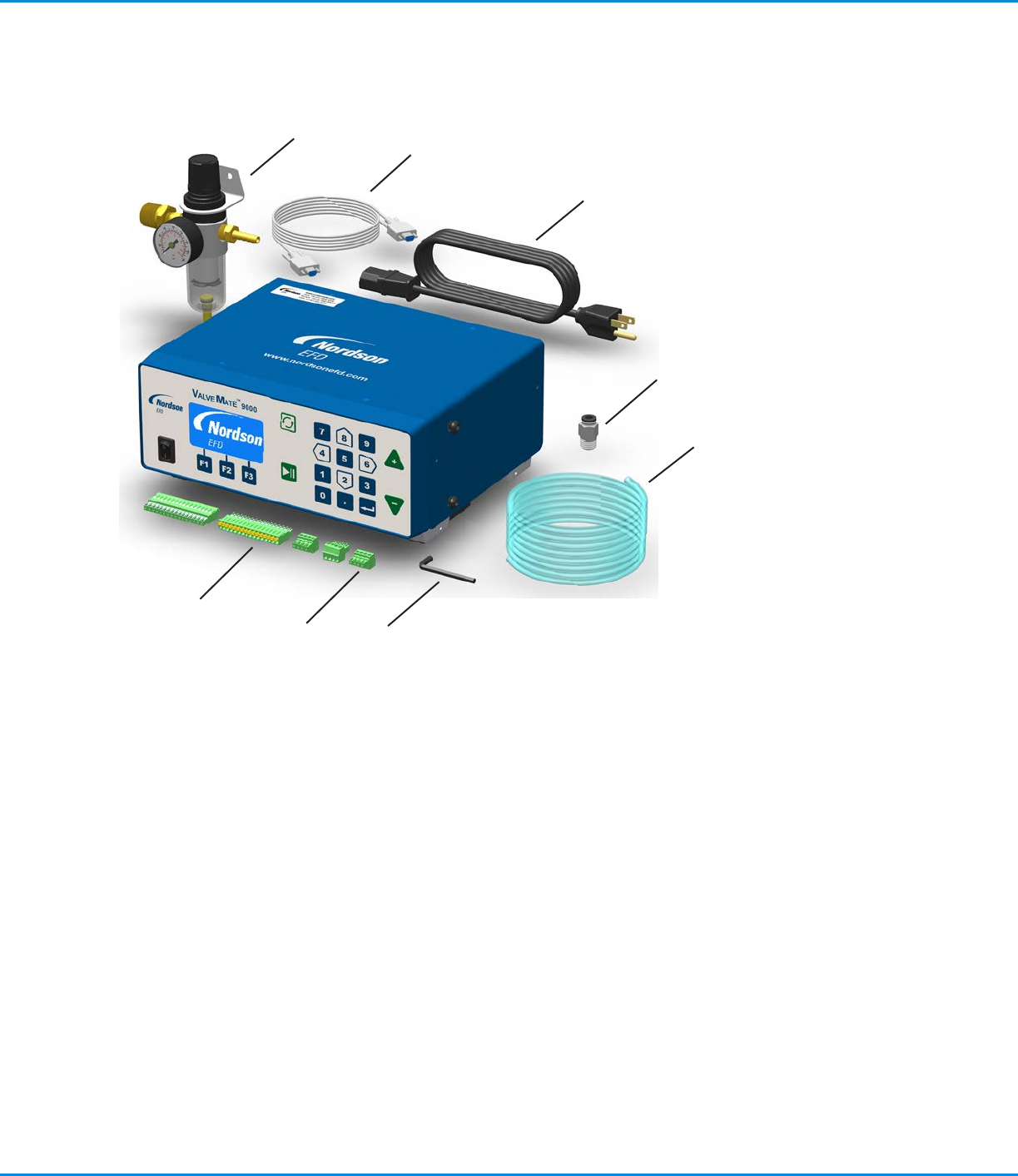

1 レギュレーター、フィルター、エアー
2
RS-232Cケーブル、DB9レセプタクル付、2 m
3 電源コード、2極接地型プラグ
4 継手、1/4 NPT x 外径6 mm
5 チューブ、外形6 mm、青色ウレタン
6 六角レンチ、六角キー、4 mm
7 コネクター、4極、 P3.5 mm、 メスプラグ
8 コネクター、16極、 P3.5 mm 、メスプラグ
(ここに表 示されていないもの )
クイックスタ ートガ イド
同梱物
3
4
5
2
1
6
7
8
取付接続例 （続き）
ValveMate 9000 コントローラー
18
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
周辺機器の取付
ディスペンスシステムを構成する周辺機器を接続します。たとえば液剤タンクを使用する場合、本書の「液剤タンクの一般的な
接続例と主要な周辺機器」に示す機器を配置し、接続します。すべての周辺機器の取付、設定、取扱方法については、クイック
スタートガイドまたはこれらの機器に付属の取扱説明書を参照してください。
取付接続例 （続き）
ValveMate 9000 コントローラー
19
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

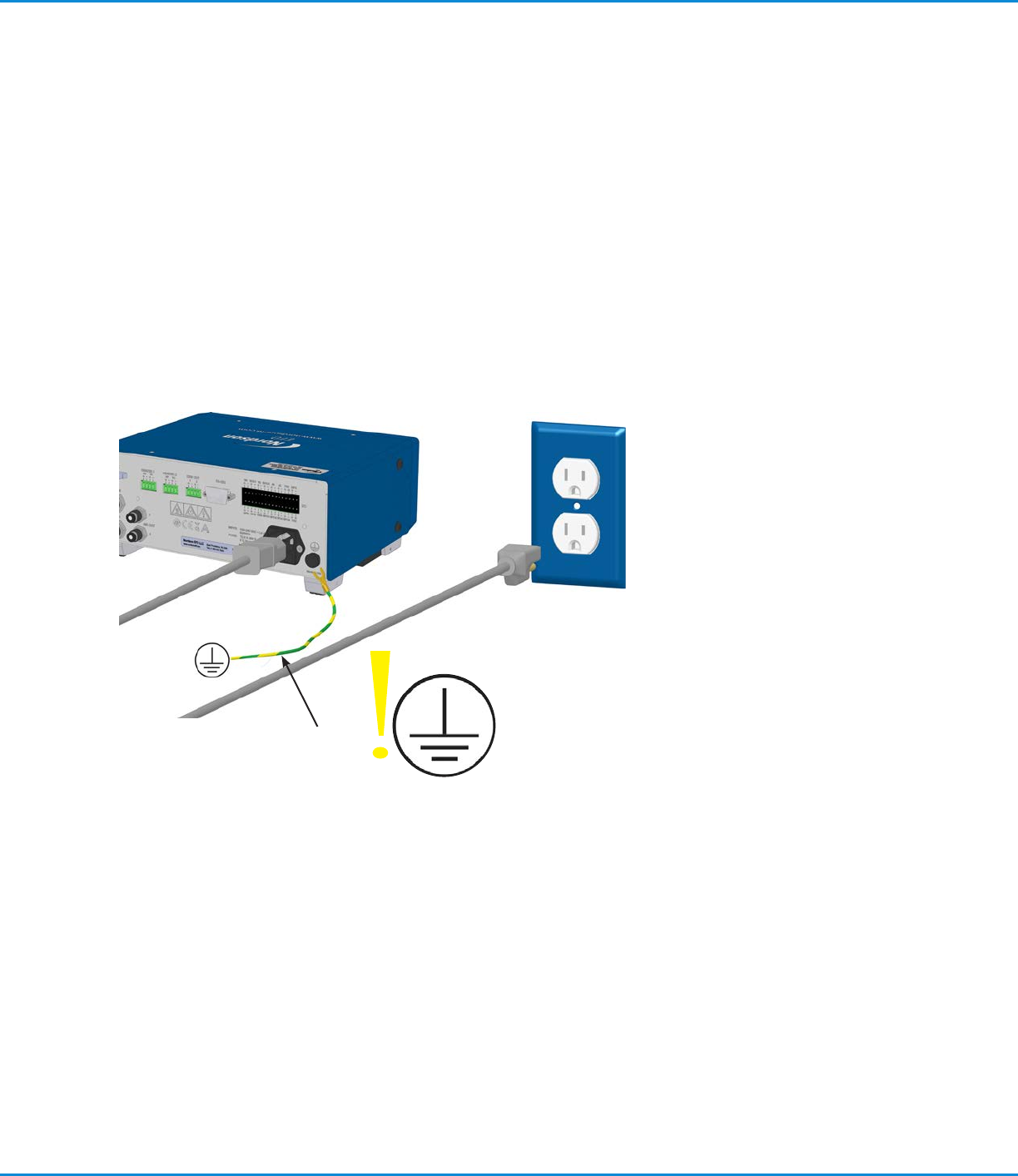

電源の接続
注：
• 付属の電源コードのみを使用してください。
• 電源のコンセントが装置箇所の近くにあり、容易に手が届くことを確認します。
• ヒューズまたは20 A未満のサーキットブレーカーを内蔵した回路のみを使用してください。
1. 電源コードをコントローラーの背面と電源コンセントにつなげます。
2. 16AWG (1.3 mm)のワイヤーを背面パネルのシャーシグランドネジに接続します。ワイヤーは、黄色のストライプのつ
いた緑色の絶縁体で巻くか、まったく絶縁しないでください。
3. 歯付きワッシャーあるいはラグを使って、ワイヤーの反対側を接地してください。
取付接続例 （続き）
16 AWG
(1.3 mm)
ValveMate 9000 コントローラー
20
