ピン名称信号仕様信号の概要 AO+ • 絶縁出力スイッチ • DC 5〜24 V • 100 mA最大 • リセット可能ヒューズ • 逆極性および過渡過電圧保護アラーム Out信号ペアは絶縁電気スイッチの出力です。このスイッチは、アラーム状態が発生すると閉じます。アラーム Out信号は、上記のアラー…

I/Oコネクター

ピン名称信号仕様信号の概要

VI1+

• 絶縁入力

• DC 5〜24 V

• 20 mA最大

• 200 μs最小パルス、逆極性保護

電圧起動1信号は、DC5〜24 V信号がVI1+とVI1-ピン

に印加されるときに、チャンネル1のディスペンスサイクル

をトリガーします。

VI1-

• VI1+入力の絶縁済みリターンパス

EOC1+

• 絶縁済み出力スイッチ

• DC 5〜24 V

• 100 mA最大

• リセット可能ヒューズ

• 逆極性および過渡過電圧保護

サイクル1終了信号は、絶縁済み電気スイッチ出力です。

このスイッチは、チャンネル 1 のディスペンスサイクルの間

は開放され、サイクルが終了すると閉じます。

EOC1-

• EOC1+出力の絶縁済みリターンパス

VI2+

• 絶縁済み入力

• DC5〜24 V

• 20 mA最大

• 200 μs最小パルス、逆極性保護付

VI1+の概要を参照

VI2-

• VI2+入力の絶縁済みリターンパス

EOC2+ • 絶縁済み出力スイッチ

• DC5〜24 V

• 100 mA最大

• リセット可能ヒューズ

• 逆極性および過渡過電圧保護

EOC1+の概要を参照

EOC2-

• EOC2+出力の絶縁済みリターンパス

AI+

• DC 24 V電源からの出力

• 100 mA最大

• リセット可能ヒューズ

• AI-入力への接続用逆極性保護

アラーム入力ピンのペアは、閉回路スイッチの開放を感

知します。AI開回路が感知されると、コントローラーはシ

ステムアラームスクリーンを表示し、その後のディスペン

スサイクルが開始できないようにします。この信号は無

効にできます。「アラームオプションの設定」を参照してく

ださい。

AI-

• AI閉感知入力

• DC 5〜24 V

• 20 mA最大

• 逆極性保護

• 10 ms最小パルス、非絶縁

続く

付録A、コネクターピンの技術データ（続き）

ValveMate 9000 コントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

ピン名称信号仕様信号の概要

AO+

• 絶縁出力スイッチ

• DC 5〜24 V

• 100 mA最大

• リセット可能ヒューズ

• 逆極性および過渡過電圧保護

アラームOut信号ペアは絶縁電気スイッチの出力です。こ

のスイッチは、アラーム状態が発生すると閉じます。アラ

ームOut信号は、上記のアラーム状態のいずれによって

も作動します。

AO-

• AO+出力の絶縁リターンパス

PS1+

• DC 24 V出力ソース

• 100 mA最大

• リセット可能ヒューズ

• 逆極性および過渡過電圧保護

• ピン31のPS2+出力は別回路です。

PS1+とG1-ピンのペアは、外部配線用

DC 24 V、100 mA電力をI/O信号に提供します。この

ピンのペアは、電気的に絶縁されていません。

G1-

• PS1+ DC 24 V出力ソースのグランドリターン

および基準準

GPI1+

• 絶縁入力

• DC 5〜24 V

• 20 mA最大

• 1.5 ms最小パルス、逆極性保護付

汎用入力1信号は、DC 5〜24 V信号がGPI1+および

GPI1-ピンに印加されると、汎用出力1をトリガーします。

この信号ペアは、逆極性保護されています。

GPI1-

• GPI1+入力の絶縁リターンパス

GPI2+

• 上記GPI1+と同じ汎用入力1信号の概要を参照してください。

GPI2-

• 上記GPI1-と同じ

GPI3+

• 上記GPI1+と同じ汎用入力1信号の概要を参照してください。

GPI3-

• 上記GPI1-と同じ

GPI4+

• 上記GPI1+と同じ汎用入力1信号の概要を参照してください。

GPI4-

• 上記GPI1-と同じ

続く

付録A、コネクターピンの技術データ（続き）

I/Oコネクター（続き）

ValveMate 9000 コントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

I/Oピン名称

GPO1+ : GPO1-

GPO2+ : GPO2-

GPO3+ : GPO3-

GPO4+ : GPO4-

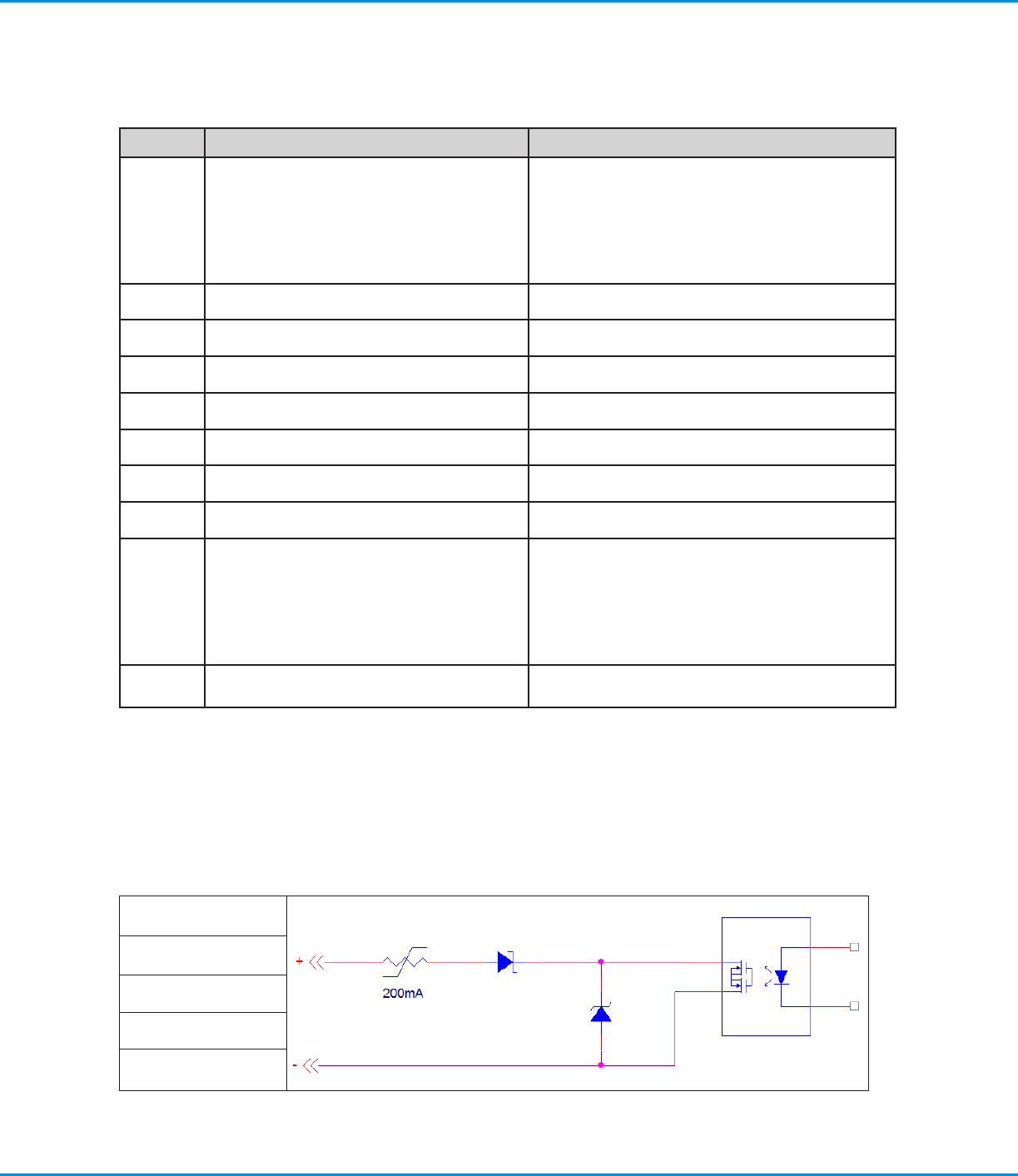

I/Oコネクター結線図

ピン名称信号仕様信号の概要

GPO1+

• 絶縁出力スイッチ

• DC 5〜24 V

• 200 mA最大

• リセット可能ヒューズ

• 逆極性、過電圧、および誘導過渡保護

汎用出力1信号ペアは絶縁電気スイッチ出力です。GPI1

入力に応答してオンになることがあります。このスイッチ

は誘導負荷に接続できます。

GPO1- GPO1+スイッチの絶縁リターンパス

GPO2+

• 上記GPO1+と同じ汎用出力1信号の概要を参照してください。

GPO2-

• 上記GPO1-と同じ.

GPO3+

• 上記GPO1+と同じ汎用出力1信号の概要を参照してください。

GPO3-

• 上記GPO1-と同じ.

GPO4+

• 上記GPO1+と同じ汎用出力1信号の概要を参照してください。

GPO4-

• 上記GPO1-と同じ.

PS2+

• DC 24 V出力ソース

• 100 mA最大

• リセット可能ヒューズ

• 逆極性および過渡過電圧保護

• ピン13のPS1+出力は別回路です

PS2+およびG2-ピンのペアは、DC 24 V、100 mA 電

力をI/O信号に対して外部書き込み用に提供します。この

ピンのペアは、電気的に絶縁されていません。

G2-

• DC 24 V出力のグランドリターンおよび基準

です
