ヒ ータ ー ア ラ ー ム設定の入力 1. メ イン ス クリ ー ン で F 2 を 押 し ま す 。 2. F 3 を押し て次 のスク リー ンに進 みます 。 3. 矢印 キー を 使用 し て ヒ ータ ー設定 (HEA TER SETTNGS) を ハ イ ラ イ ト し 、 確 定キーを押 し ま す 。 4. 矢印キ ー を 使用 し て ヒ ー タ ー ア ラ ー ム 範囲 (HEA T ALM RANGE) ま …
吐出圧アラーム設定の入力
1. メインスクリーンでF 2を押します。
2. 矢印キーを使用して吐出圧設定 (PRESSURE
SETTINGS) をハイライトし、確定キーを押します。
3. 矢印キーを使用して吐出圧アラーム範囲 (PRES ALM
RANGE) または吐出圧アラーム遅延 (PRES ALM
DELAY) をハイライトし、確定キーを押します。
• 吐出圧アラーム範囲 — 実際の吐出圧がこの設定で指
定した範囲から外れた場合、吐出圧アラームが発生し
ます。
• 吐出圧アラーム遅延 — 実際の吐出圧が吐出圧範囲か
ら外れた場合に、吐出圧アラームが発生するまでの時
間です。
4. プラス (+)/マイナス (-) キーを使用してパラメーター値を
変更します。この値は、以下に示す範囲内とする必要があ
ります。
• 吐出圧アラ ー ム範囲： ±1〜10 psi (±0.07
〜0.69 bar、±7〜69 kPa)
• 吐出圧アラーム遅延： 00〜99 (秒)
5. F2を押して変更を保存し、メインメニューに戻ります。
6. F2をもう一度押すと、メインスクリーンに戻ります。
7. アラームの有効化/無効化や、アラームのラッチについては、
「アラーム出力オプションの設定」を参照してください。
吐 出 圧システムアラームスクリーン
変 更 を取り消してメ
インメニュー に戻 るに
は 、F 3 を 押 し ま す 。こ
の操作はいつでも行
えます。
セ ッ ト ア ッ プ （ 続 き ）
VM9000のキーの凡例
プラス (+) キー マイナス (-)キー
確定キー 吐出キー
矢印キー
,
有効/無効キー
ValveMate 9000 コントローラー
45
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ヒーターアラーム設定の入力
1. メインスクリーンでF 2を押します。
2. F3を押して次のスクリーンに進みます。
3. 矢印キーを使用してヒーター設定 (HEATER SETTNGS)
をハイライトし、確定キーを押します。
4. 矢印キーを使用してヒーターアラーム範囲 (HEAT ALM
RANGE) またはヒーターアラーム遅延 (HEAT ALM
DELAY) をハイライトし、確定キーを押します。
• ヒーターアラーム範囲 — 実際のディスペンスバルブの温
度がこの設定で指定した範囲から外れた場合、ヒーター
アラームが発生します。
• ヒーターアラーム遅延 — 実際のディスペンスバルブの温
度がヒーターアラーム範囲から外れた場 合に、ヒーター
アラームが発生するまでの時間です。
5. プラス (+)/マイナス (-) キーを使用してパラメーター値を
変更します。この値は、以下に示す範囲内とする必要があ
ります。
• ヒーターアラーム範囲：1〜10°C (1〜10°F)
• ヒーターアラーム遅延： 00〜99 (分)
6. F2を押して変更を保存し、メインメニューに戻ります。
7. アラームの有効化/無効化や、アラームのラッチについては、
「アラーム出力オプションの設定」を参照してください。
ヒーターシステムアラームスクリーン
変 更 を取り消してメ
インメニュー に戻 るに
は 、F 3 を 押 し ま す 。こ
の操作はいつでも行
えます。
セ ッ ト ア ッ プ （ 続 き ）
VM9000のキーの凡例
プラス (+) キー マイナス (-)キー
確定キー 吐出キー
矢印キー
,
有効/無効キー
ValveMate 9000 コントローラー
46
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
アラームオプションの設定
1. メインスクリーンでF 2を押します。
2. F3を押して次のスクリーンに進みます。
3. (ALARM OPTIONS) をハイライトし確定キを押します
4. 矢印キーを使用して選択する項目をハイライトし、確定キ
ーを押します。選択した項目の隣にチェックマークが表示
さ れ 、有 効 に な っ た こ と を 示 し ま す 。
各選択項目の説明については、「アラームオプションの機能
の仕組み」表を参照してください。
アラームが発生すると、システムアラームスクリーンが点滅
します。ラッチした、またはラッチしていないアラームの消去
方法については、「アラームの消去」を参照してください。
5. F2を押して変更を保存し、メインメニューに戻ります。
6. F2をもう一度押すと、メインスクリーンに戻ります。

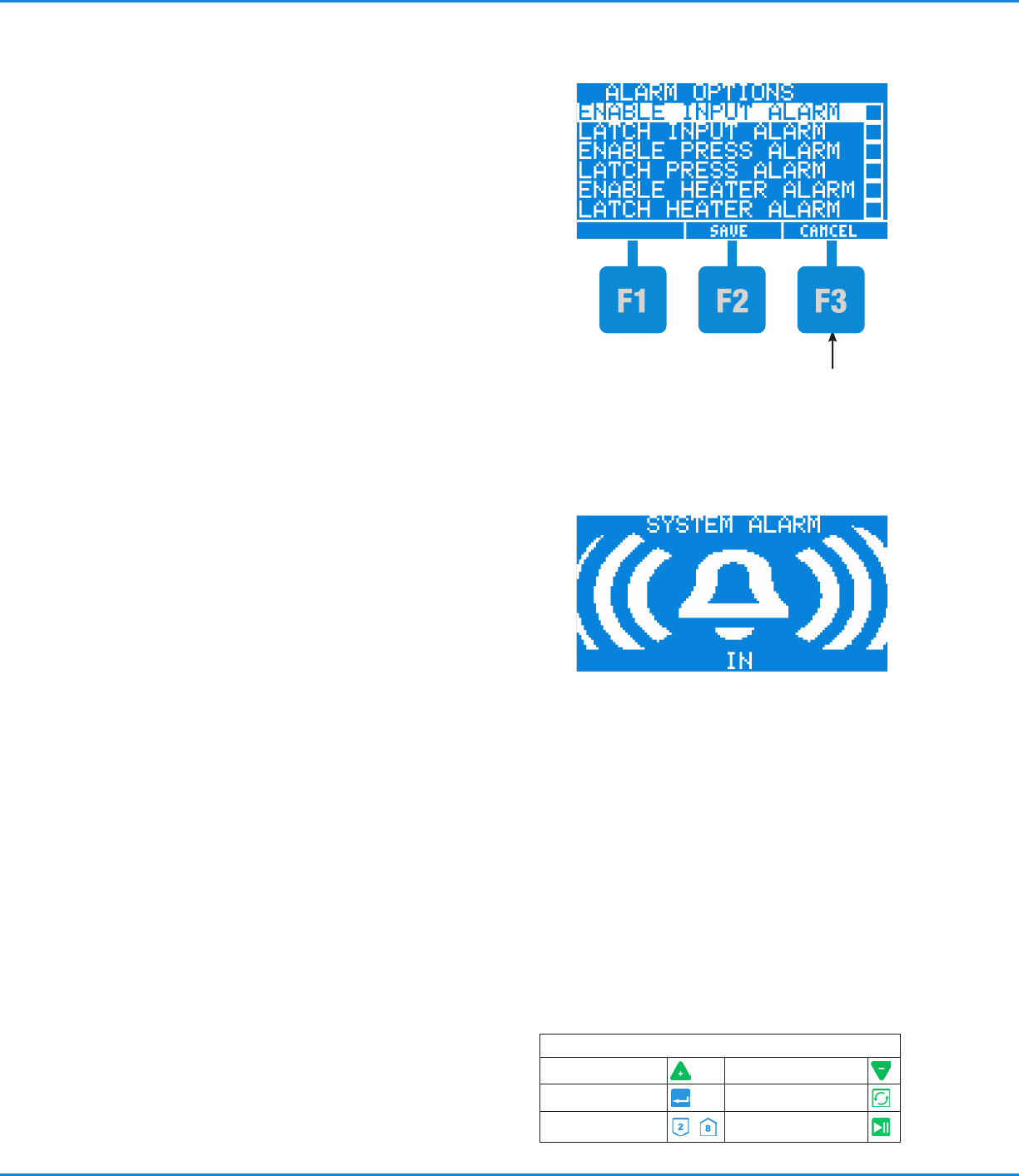

アラームシステムの入力アラームスクリーン
