I/O ピ ン 名称 EOC1+ : EOC1- EOC2+ : EOC2- AO+ : AO- I/O ピ ン 名称 VI1+ : VI1- VI2+ : VI2- GPI1+ : GPI1- GPI2+ : GPI2- GPI3+ : GPI3- GPI4+ : GPI4- I/O ピ ン 名称 PS1+ : G1- PS2+ : G2- I/O ピ ン 名称 AI+ : AI- CC+ : CC- 付録A、 コ ネ ク タ ー ピ…
I/Oピン名称
GPO1+ : GPO1-
GPO2+ : GPO2-
GPO3+ : GPO3-
GPO4+ : GPO4-
I/Oコネクター結線図
ピン名称 信号仕様 信号の概要
GPO1+
• 絶 縁 出 力 スイッチ
• DC 5〜24 V
• 200 mA最大
• リセット可 能 ヒューズ
• 逆極性、過電圧、および誘導過渡保護
汎用出力1信号ペアは絶縁電気スイッチ出力です。GPI1
入力に応答してオンになることがあります。このスイッチ
は誘導負荷に接続できます。
GPO1- GPO1+スイッチの絶縁リターンパス
GPO2+
• 上記GPO1+と同じ 汎用出力1信号の概要を参照してください。
GPO2-
• 上記GPO1-と同じ.
GPO3+
• 上記GPO1+と同じ 汎用出力1信号の概要を参照してください。
GPO3-
• 上記GPO1-と同じ.
GPO4+
• 上記GPO1+と同じ 汎用出力1信号の概要を参照してください。
GPO4-
• 上記GPO1-と同じ.
PS2+
• DC 24 V出力ソース
• 100 mA最大
• リセット可 能 ヒューズ
• 逆極性および過渡過電圧保護
• ピン13のPS1+出力は別回路です
PS2+およびG2-ピンのペアは、DC 24 V、100 mA 電
力をI/O信号に対して外部書き込み用に提供します。この
ピンのペアは、電気的に絶縁されていません。
G2-
• DC 24 V出力のグランドリターンおよび基準
です
付録A、コネクターピンの技術データ （続き）
I/Oコネクター （続き）
ValveMate 9000 コントローラー
66
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
I/Oピン名称
EOC1+ : EOC1-
EOC2+ : EOC2-
AO+ : AO-
I/Oピン名称
VI1+ : VI1-
VI2+ : VI2-
GPI1+ : GPI1-
GPI2+ : GPI2-
GPI3+ : GPI3-
GPI4+ : GPI4-
I/Oピン名称
PS1+ : G1-
PS2+ : G2-
I/Oピン名称
AI+ : AI-
CC+ : CC-
付録A、コネクターピンの技術データ （続き）

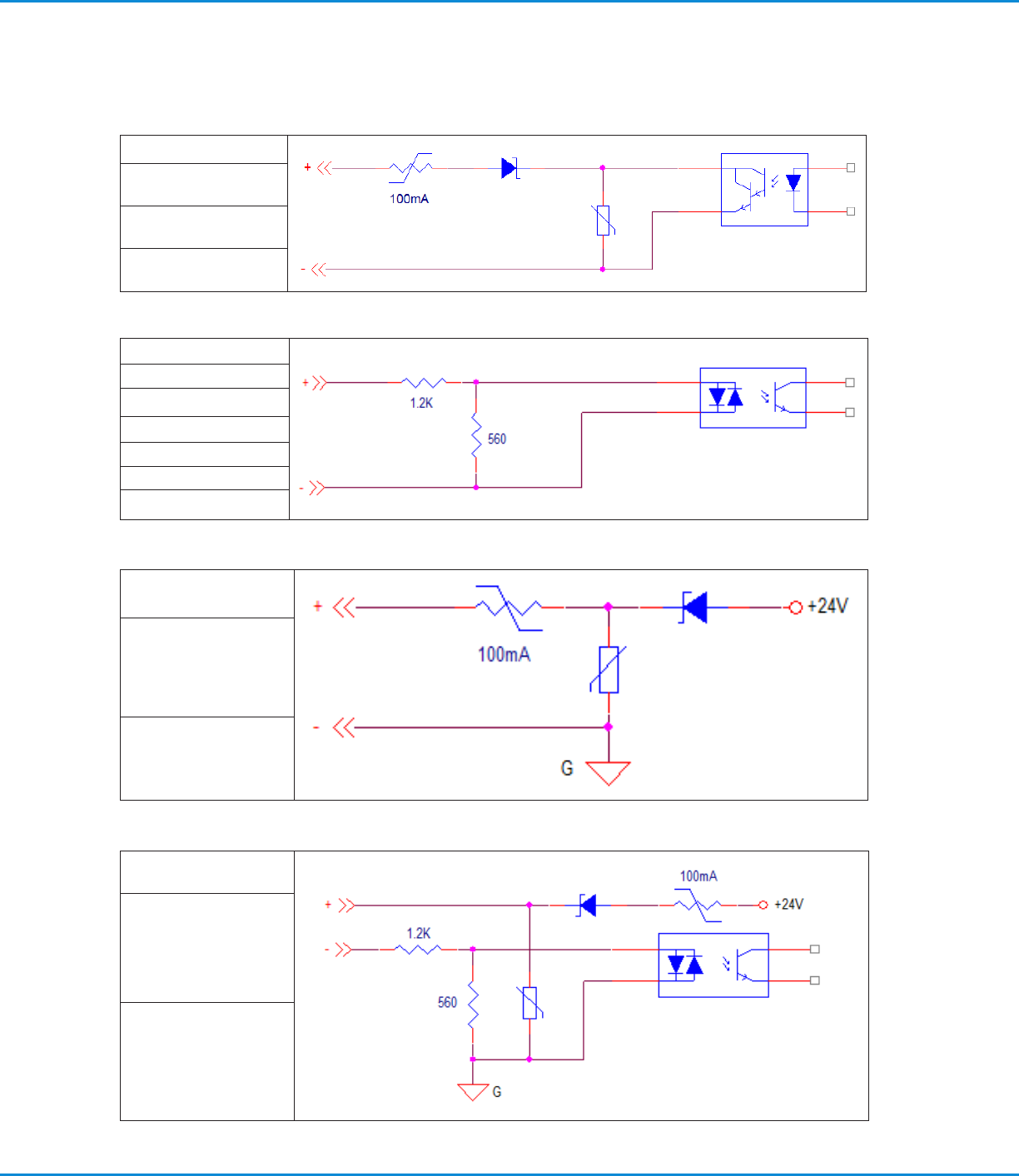

I/Oコネクター結線図 （続き）
ValveMate 9000 コントローラー
67
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
付録B、RS-232C接続の技術情報
RS-232Cピン
ピン2: RS-232_TX
RS-232TXピンは、ValveMate 9000から外部通信装置へデータを伝送します。外部通信装置のRS-232 RXピンをこのピ
ンに接 続します。
ピン3: RS-232_RX
RS-232 RXピンは、外部通信装置からデータを受け取ります。外部通信装置のRS-232 TXピンをこのピンに接続します。
ピン5: コモングランド
RS-232Cプロトコル
通信規格
ValveMate 9000のRS-232Cプロトコルは、 RS-232Cの規格に準拠します。本装置は、リモートのホストPCあるいはPLC
に対して、端末として動作します。下記の設定を使用して通信します。
• 同期モード：半二重
• ボーレート：9600、19200、38400、115200
• ス タ ー ト ビ ッ ト：1
• データ長：8ビット (ASCII)
• パ リ テ ィ ビ ッ ト：な し
• ストップビット：1
通信シーケンス
ホストマシンはすべての通信シーケンスを開始します。コントローラーは受信したすべての文字をエコーとして返します。
コントローラーは、コマンドパケット内の最後の4文字をコマンドとして認識します。
代表的なコマンドパケット：
xxxCCCC
(ここでxxxは設定、CCCCはコマンド)
設定の長さはコマンドによって異なります。
コマンドは、改行([Enter]、16進数では0x0D) 後に認識されます。改行を受け取ると、コントローラーはコマンドを認識し、そ
のコマンドに関連するデータを伝送し、<3を返してパケットを終了します。
例： ホストマシン が 0diskに続いて改行 (0x0D
) を送信します。ValveMate 9000はMaster Key OFFに続いて<3で応答
し て 、コ マ ン ド パ ケ ッ ト を 終 了 し ま す 。
0disk [Enter]
Master Key OFF
<3
