ド ラ イ バー のスパイ ク ＆ ホール ド 設 定 ス パ イ ク＆ ホ ー ルド 機 能 は 、 デ フォル トで 有 効 に な って い ま す 。 こ の機能 を 無効 に す る に は、 「 ド ラ イ バ ー出 力 の 設定」 を 参照 し て く だ さ い。 ス パ イ ク ＆ ホ ー ル ド 機能の 技術的詳細 に つ い て は 、 付録C 「 ド ラ イ バ ーの ス パ イ ク ＆ ホ ー ル ド の技術 …

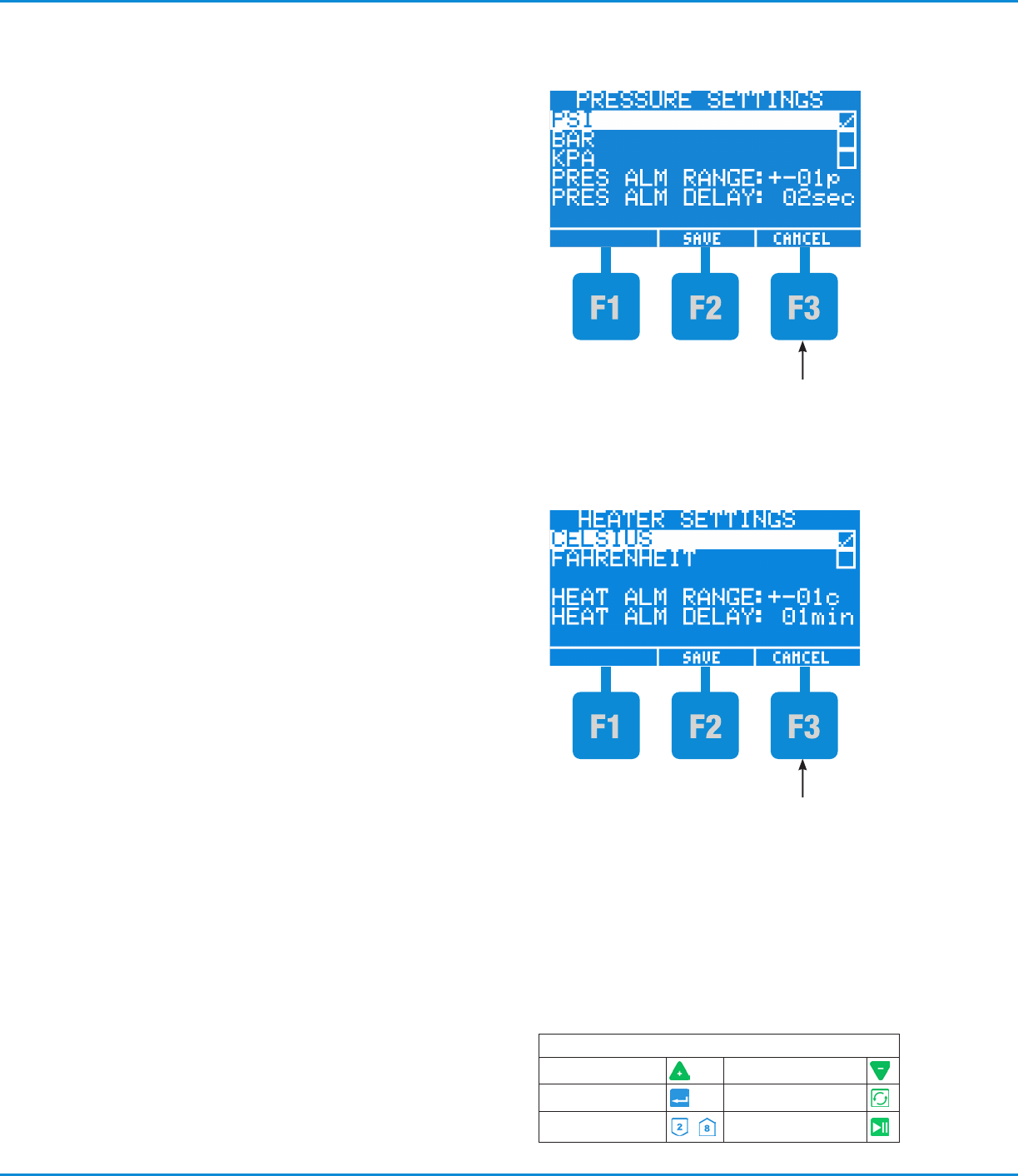

温度単位の設定
1. メインスクリーンでF 2を押します。
2. F3を押して次のスクリーンに移動します。
3. 確定キーを押してヒーター設定 (HEATER SETTINGS)
を選 択します。
4. 矢印キーを使用して摂氏 (CELSIUS) または華氏
(FAHRENHEIT)をハイライトし、確定キーを押します。選択し
た単位の隣にチェックマークが表示され、有効になったことを
示します。
5. F2を押して変更を保存し、メインメニューに戻ります。
6. F2をもう一度押すと、メインスクリーンに戻ります。
吐出圧の単位の設定
1. メインスクリーンでF 2を押します。
2. 矢印キーを使用して吐出圧設定 (PRESSURE SETTINGS)
をハイライトし、確定キーを押します。
3. 矢印キーを使用してPSI、BAR、またはKPAをハイライトし、確
定キーを押します。選択した単位の隣にチェックマークが表示
さ れ 、有 効 に な っ た こ と を 示 し ま す 。
4. F2を押して変更を保存し、メインメニューに戻ります。
5. F2をもう一度押すと、メインスクリーンに戻ります。
変 更 を取り消してメ
インメニュー に戻 るに
は 、F 3 を 押 し ま す 。こ
の操作はいつでも行
えます。
変 更 を取り消してメ
インメニュー に戻 るに
は 、F 3 を 押 し ま す 。こ
の操作はいつでも行
えます。
セ ッ ト ア ッ プ （ 続 き ）
VM9000のキーの凡例
プラス (+) キー マイナス (-)キー
確定キー 吐出キー
矢印キー
,
有効/無効キー
ValveMate 9000 コントローラー
32
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

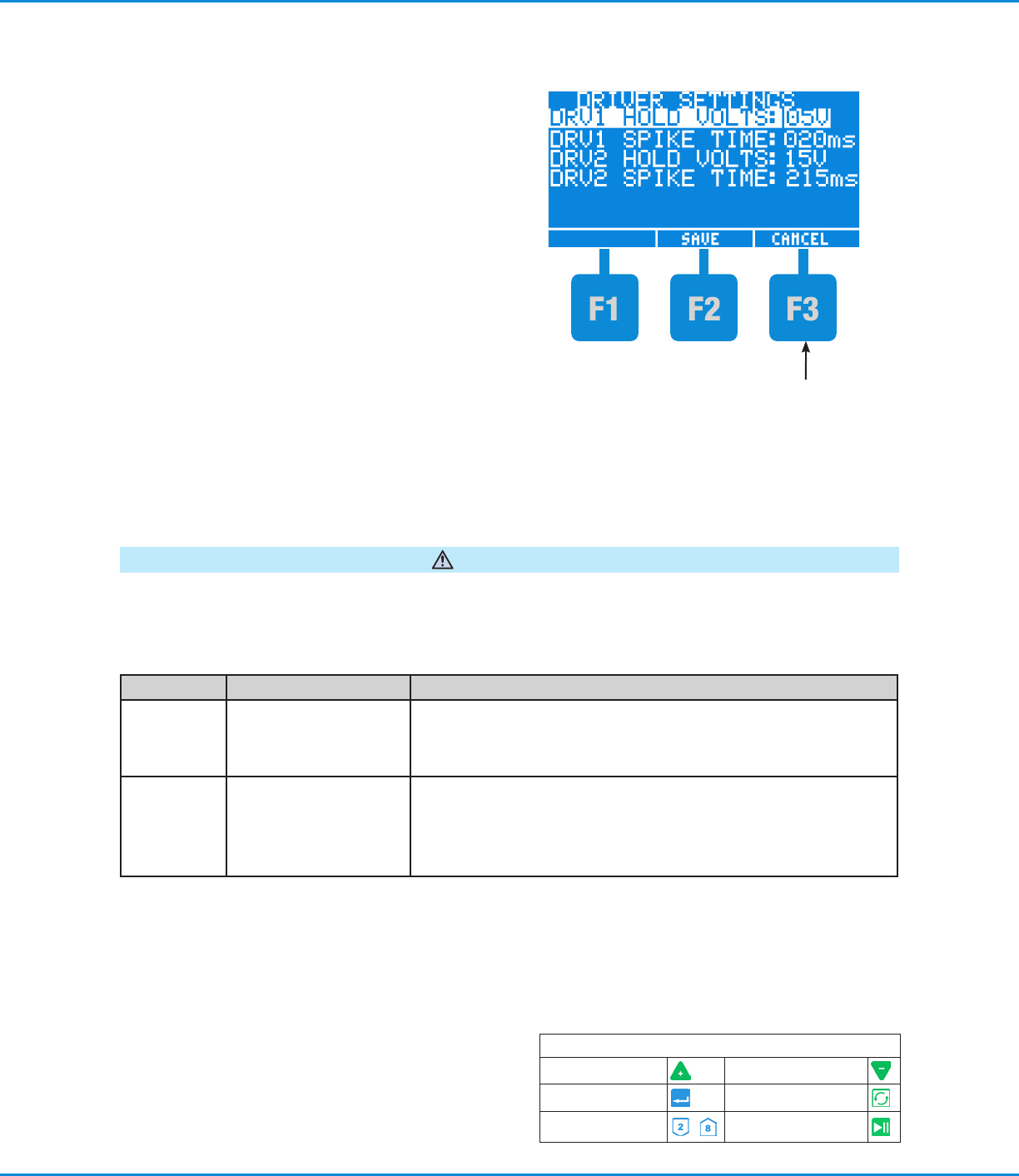

ドライバーのスパイク＆ホールド設定
スパイク＆ホールド機 能は、デフォルトで有 効になっていま
す。この機能を無効にするには、「ドライバー出力の設定」を
参照してください。スパイク＆ホールド機能の技術的詳細に
ついては、付録C「ドライバーのスパイク＆ホールドの技術デ
ー タ 」を 参 照 し て く だ さ い 。
1. メインスクリーンでF 2を押します。
2. 矢印キーを使用してドライバー設定 (DRIVER SETTINGS)を
ハイライトし、確定キーを押します。
3. 矢印キーを使用して調整する設定をハイライトします。
4. プラス (+) またはマイナス (-) キーを使用して値を設定します。
各パラメーターについての情報は、「ドライバー設定パラメータ
ー」表を参照してください。
5. F2を押して変更を保存し、ドライバー設定メニューに戻ります。
6. F2をあと2回押すと、メインスクリーンに戻ります。
パラメーター 値範囲 概要
DRV HOLD
VOLTS
デフォルト: 5 (V)
範囲5〜24 (V 、1 V単位
で調整可能)
コントローラーが、当該チャンネルのドライバースパイク時間(DRV SPIKE
TIME) 経過後に、対応するドライバーに供給する電圧。
DRV SPIKE
TIME
デフォルト 20 (ms)
範囲 20〜250 (ms、
5 ms単位で調整可能)
コントローラーが対応するドライバーにスパイク電圧を供給する時間。ドラ
イバースパイク時間(DRV SPIKE TIME) の経過後、電圧はドライバーホー
ルド電圧(DRV HOLD VOLTS)に入力した電圧に降下します。スパイク電
圧の設定については、「ドライバー出力設定の入力」の電圧(VOLTS) パラメ
ーター を 参 照してください 。
ドライバー設定パラメーター
変 更 を取り消してメ
インメニュー に戻 るに
は 、F 3 を 押 し ま す 。こ
の操作はいつでも行
えます。
セ ッ ト ア ッ プ （ 続 き ）
ソレノイドバルブの損傷リスクありディスペンスバルブ745NCを24 Wソレノイドとともに使用している場合、スパイク＆ホール
ド機能を使用し、ドライバースパイク時間 (DRV SPIKE TIME) は30 ms、ドライバーホールド電圧 (DRV HOLD VOLTS)
は5Vを超えないことを強く推奨します。
注意
VM9000のキーの凡例
プラス (+) キー マイナス (-)キー
確定キー 吐出キー
矢印キー
,
有効/無効キー
ValveMate 9000 コントローラー
33
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ドライバー 出 力の 設 定
1. メインスクリーンで、ドライバー DRIVERS の画面が表
示されるまでF1またはF3キーを押します。ドライ バー
(DRIVERS)画面は、2つのチャンネルの設定項目を隣
同士に表 示します。
2. 矢印キーを使用して、変更するパラメーターをハイライ
トします。2 番目のドライバースクリーンにアクセスするに
は、下向きの矢印キー (2) を押し続けます。
3. 以下の方法を使用して、パラメーターを変更します。
• MODEとSPHId：確定キーを押して選択したパラメーター
を変 更します。
• ON、OFF、DCNT、VOLTS：確定キーを押して選択したパ
ラ メ ー タ ー を 変 更 し ま す 。変 更 は 、値 を 入 力 す る か 、プ ラ ス
(+) またはマイナス (-) キーを押して値を調整します。
各パラメーターの説明については、「ドライバー出力パラ
メーター」表を参照してください。
ド ラ イ バ ー ス ク リ ー ン 、1 ペ ー ジ 目
ド ラ イ バ ー ス ク リ ー ン 、2 ペ ー ジ 目
セ ッ ト ア ッ プ （ 続 き ）
VM9000のキーの凡例
プラス (+) キー マイナス (-)キー
確定キー 吐出キー
矢印キー
,
有効/無効キー
ValveMate 9000 コントローラー
