交換用部品項目部品番号説明 1 7029775 VM9000用電空レギュレーターキット 2 7029773 VM9000用メイン PC基板キット 3 7029777 VM9000用電源キット 4 7026518 バルクヘッド継手 4 MMキット (2) 5 7029776 バルクヘッド継手 6 MMキット (2) 6 7029772 VM9000用プラグ …

熱電対 (TC) 故障アラームの消去

TC故障アラームの調整はできません。このアラームの主な目的は、ヒーターの動作中に、コントローラーが熱電対からのフィ

ードバック喪失をオペレーターに警告することです。TC故障アラームが発生した場合、コントローラーは直ちに両方のヒータ

ー出力をオフにし、アラームが消去されるまでその状態を維持します。

このアラームは、装置が有効で、ヒーターチャンネルがオンであるときに、動作中の対応するヒーターチャンネルから熱電対の

正確な読み取り値を検出できない場合に発生します。

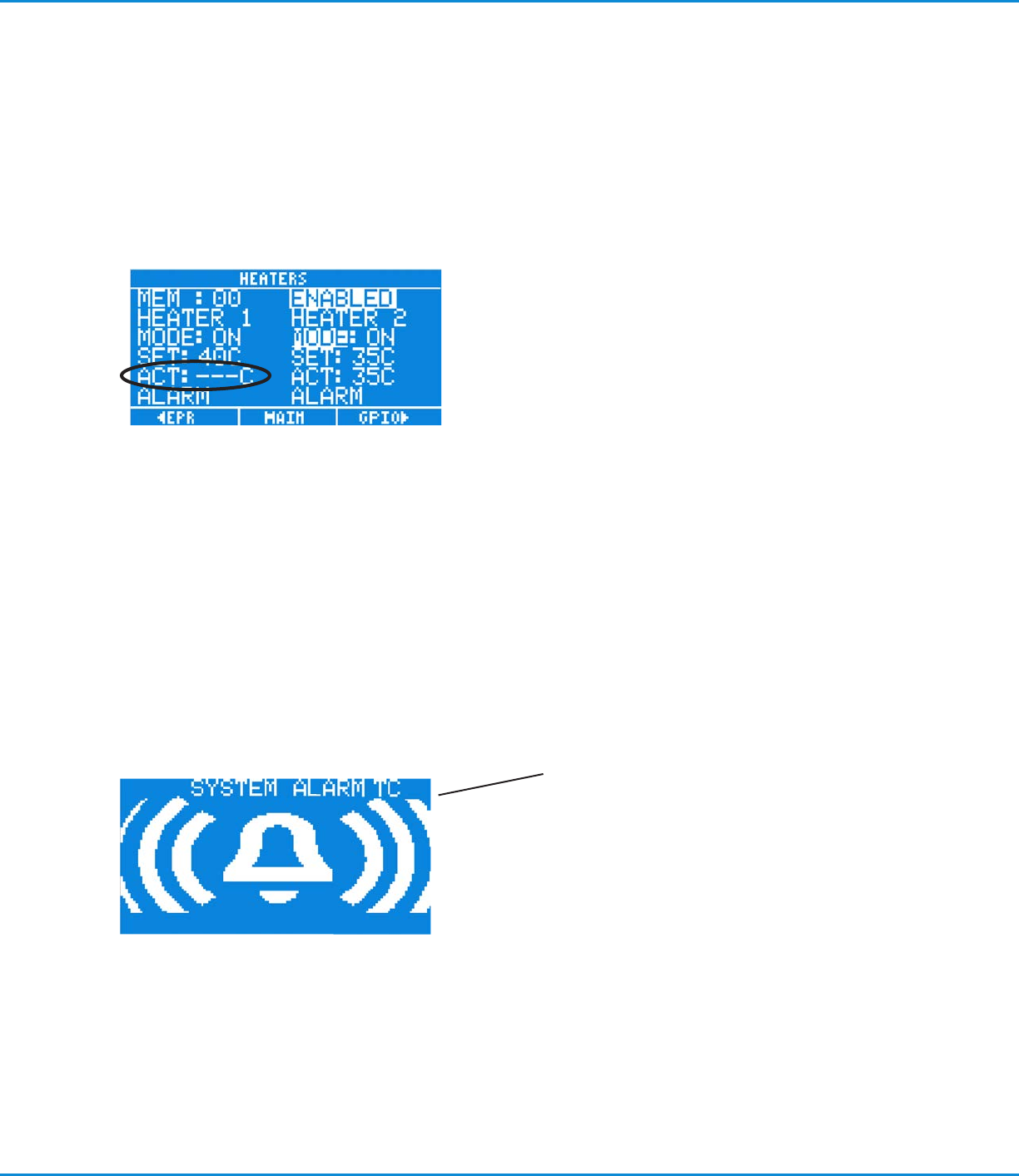

注：コントローラーが熱電対からの正確な読み取り値を検出しないと、ヒータースクリーンのACTフィールドには「----」と表

示されます。

TC故障アラームの最も可能性の高い原因として、熱電対の配線の破損、またはHEATER 1かHEATER 2と熱電対の誤接続

があります。

TC故障アラームを消去するには：

1. コントローラー背面にあるHEATER 1またはHEATER 2のTC接続と熱電対との配線に不備がないか確認します。

2. ヒータースクリーンのACTフィールドに「----」が表示されていないことを確認します。

3. ヒータースクリーンでいずれかのアラーム (ALARM) を選択し、確定キーを押すとアラームが消去されます。

注： TC故障アラームは、コントローラーの有効/無効キーを押してコントローラーを無効にすることでも消去できます。

点滅中のTC故障システムアラーム

アラームの消去（続き）

ValveMate 9000 コントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

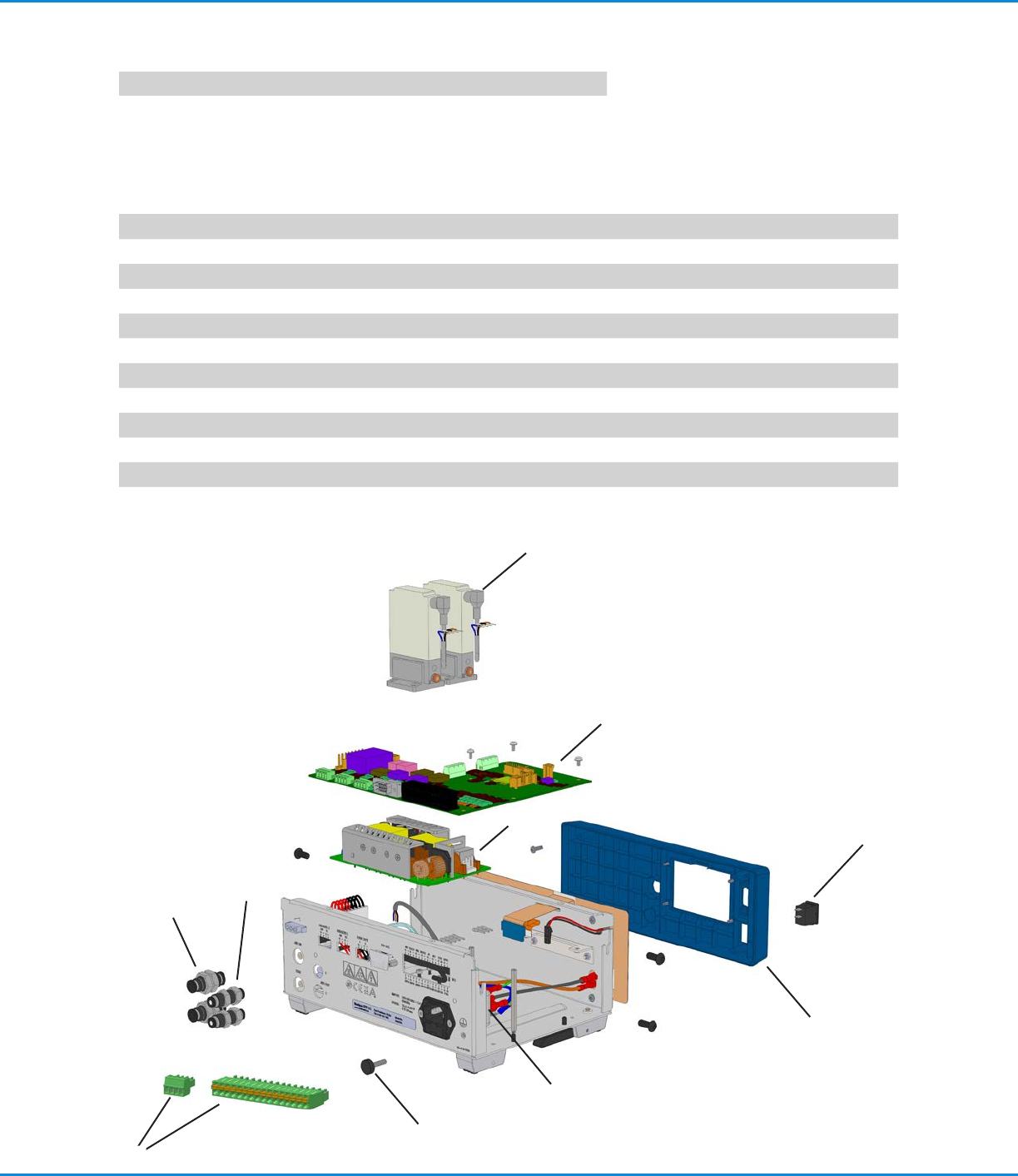

交換用部品

項目

部品番号説明

1 7029775 VM9000用電空レギュレーターキット

2 7029773 VM9000用メインPC基板キット

3 7029777 VM9000用電源キット

4 7026518 バルクヘッド継手 4 MMキット (2)

5 7029776 バルクヘッド継手 6 MMキット (2)

6 7029772 VM9000用プラグキット端子ブロック(5)

7 7026524 M4 X 20 MMつまみねじアッセンブリキット

8 7029774 VM9000用交換ヒューズキット (2) (AC電源ケーブルプラグ用)

9 7029778 VM9000用ベゼルオ

10 7014547 ULTIMUS V用電源スイッチキット

パーツ番号

部品番号説明

7028693 ValveMate 9000 コントローラー

ValveMate 9000 コントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

トラブルシューティング

問題点考えられる原因解決策

電源が入らない

(何も表示され

ない)

ヒューズが切れた電力ケーブルをコンセントから外し、装置背面からヒューズを取り出します。マ

ルチメーターを使用してヒューズの抵抗を調べます。ヒューズが開いていれば、

付属のスペアヒューズに交換します。

LCDのバックライトの

故障

電力ケーブルをコンセントにつなぎ、電源スイッチをオンにした状態で、LCDデ

ィスプレイを点検します。文字がうっすらと見える場合、LCDバックライトが機

能していません。ノードソンEFDにお問い合わせください。

ディスプレイの輝度を調整します。「LCDの輝度調整」を参照してください。

DRV OUTが起

動信号に応答し

ない (ソレノイド

バルブが動作し

ない)

コントローラーが無効

コントローラーが有効になるまで、有効/無効キー(

)を4秒間長押しします。

ドライバー(DRIVERS)

の画面のONまたは

OFFが0.0000 (秒)に

設定されている

ONまたはOFFをゼロ以外の値に設定します。「ドライバー出力の設定」を参照

してください。

ドライバー(DRIVERS)

の画面のDCNTが

0000 設定されている

DCNTをゼロ以外の値に設定します。「ドライバー出力の設定」を参照してくだ

さい。

フットペダルが使用さ

れ、信号のデバウンス

が無効

デバウンス動作 (dbnc) シリアルコマンドを使用してフットペダルのデバウン

スを有効にします。付録B「RS-232C接続の技術情報」を参照してください。

起動信号の整合性の問

題(電圧起動)

電圧起動回路で使用されている信号が、クリーンでバウンスのない信号

(DC 5〜24V) であることを確認します。

2番目のドライバー

（DRIVERS）の画面の

電圧(VOLTS)設定が

間違っている

使用するバルブの電圧 (VOLTS) を適切な値に設定します (24 Vなど)。「ドラ

イバーオプションの設定」を参照してください。

1つ以上の電圧起動信

号が存在する

フットペダルと電圧起動信号のどちらが存在しているか確認します。これらの

信号が重複している場合、起動信号が取り消される場合があります。

DRV OUTピンの電

流が1100 mAを超

過した

DRV OUTピンへのすべての接続を取り外し、コントローラーをオフにして、10

分間クールダウンさせます。

配線の整合性に問題

がある

配線のストリップが適切に行われ、導体がネジ端子コネクターと接触している

ことを確認します。

電圧起動が間違ったピ

ンにつながっている

電圧起動が適切なDRV OUT出力に対応するピンにつながっていることを確

認します。「ドライバー出力の設定」を参照してください。

最初のドライバー

(DRIVERS) の画面

で、ドライバーモードが

OFFに設定されている

ドライバーモードをON、PULSまたはSTDYに設定します。「ドライバー出力の

設定」を参照してください。

システムアラームI Nが

点滅している

システムアラームを削除するか、無効にします。入力アラームが存在すると装置

は起動しません。「アラーム入力またはオートインクリメントモードアラームの

消去」を参照してください。

続く
