ヒ ー タ ー出 力 と 温度制御 フ ィ ー ド バ ッ ク を 接続 し ます 付属 の4極 プ ラ グ を 使 用 し て 、 ヒ ータ ー 出 力 と 温度制御 フ ィ ー ド バ ッ ク 信号 を デ ィ ス ペ ン ス バ ル ブ1 と 2 に つ な げ ま す 。 本製品は 2 つ の ヒ ー タ ー出 力 を 提供 し ま す 。 各出 力 は最大 で DC 24V、 25 Wで あ り 、 最 大温度設定点は 100…

100%1 / 82
配線接続
ディスペンスバルブ起動信号の接続
以下のいずれかの方法を用いて、ディスペンスバルブ起動信号を接続します。
• VI1 VI2端子 付属の16プラグを使用して、DC 5〜24 V起動信号をI/O
接続部のVI1+および VI2+端子に接続します
(「入力／出力接続」を参照)。
ドライバー 出力の 接 続
付属の4極極プラグを使用して、各ドライバー出力信号をディスペンスバルブ1
と2のソレノイドバルブにつなげます。
本製品は2つのドライバー出力を提供します。各出力は24 W、DC 5〜24Vで
す。
• フットペダル オプションのフットペダ“ (#7014685) をフットペダ
ルスイッチの接続部につなげます。
注：
フットペダル起動信号は20 ms間デバウンスされます。フットスイッチ
信号のデバウンスは、シリアルケーブル (RS-232C) を通じたシリアルコマ
ンド、または電源を入れたときにキー「5」を押すことで無効になります。
取付接続例 （続き）
P/N 7014865
DRV1+
DRV1-
VI1+
VI1-
5–24
VDC
ValveMate 9000 コントローラー
23
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

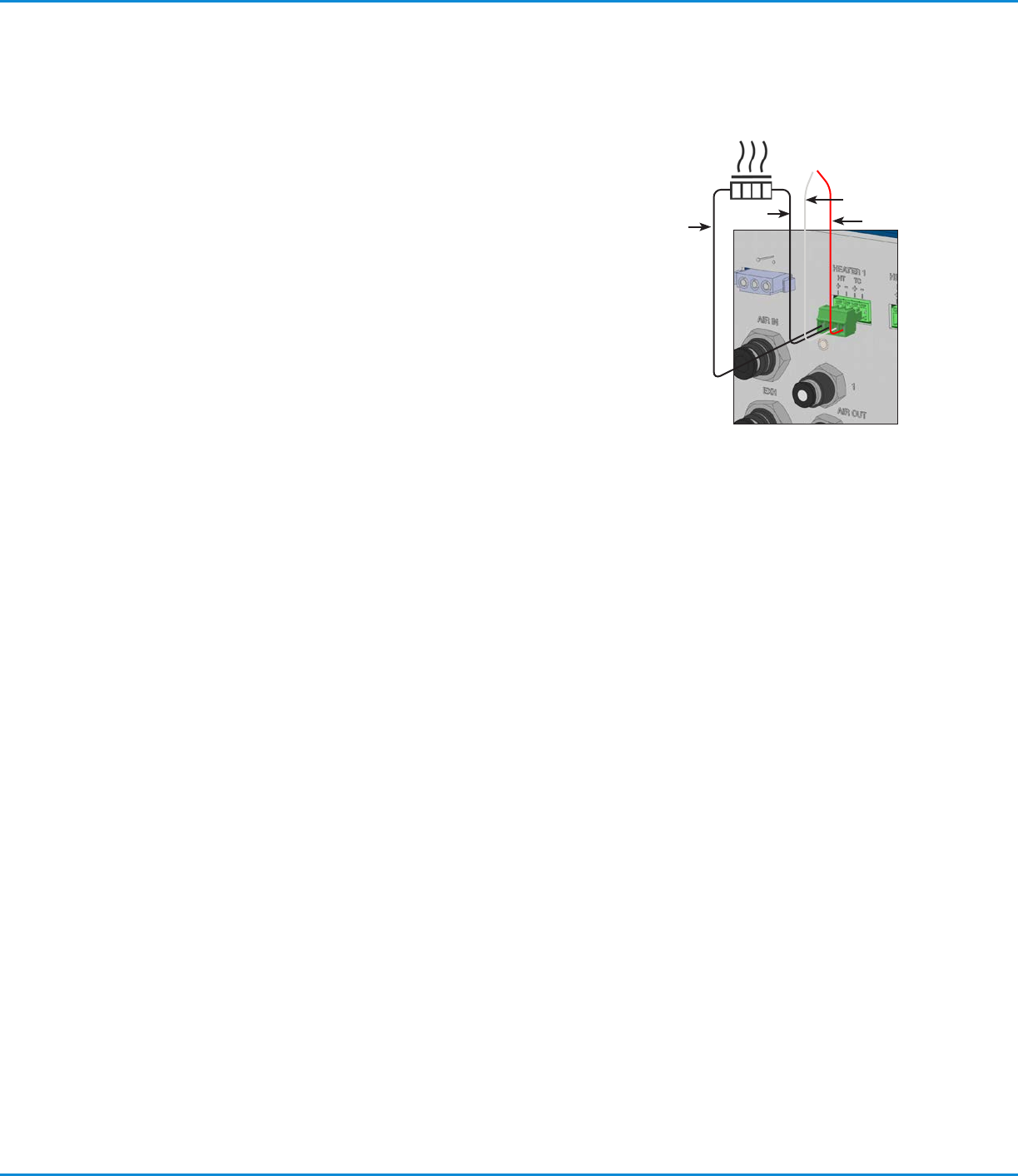

ヒーター出力と温度制御フィードバックを接続し
ます
付属の4極プラグを使用して、ヒーター出力と温度制御フィードバッ
ク信号をディスペンスバルブ1と2につなげます。本製品は2つのヒー
ター出力を提供します。各出力は最大でDC 24V、25 Wであり、最
大温度設定点は100°C (212°F) です。
本製品は2つのヒーター出力を提供します。各出力は最大で
DC 24V、25 Wであり、最大温度設定点は100°C (212°F) です。
注温度制御フィードバックは、J型熱電対を用いて行います。
注：
• 誤作動を防ぐため、熱電対はヒーターの温度を測定できる位置に
設 置してください 。
• 本製品に適合する加温バルブのご使用を推奨します。
取付接続例 （続き）
TC1-
HT1+
TC1+
HT1-
ValveMate 9000 コントローラー
24
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
/O接続
VI1, VI2
電圧起動 (VI) 入力 — DC 5〜24 Vの入力電圧によって作動する吐出起動入力
EOC1, EOC2
サイクル終了 (EOC) フィードバック出力 — EOC回路は有効モードでは常に閉であり、ディスペンスサイ
クルは作動しません。ディスペンスサイクルが開始するとEOCスイッチが開き、ディスペンスサイクルが終
了するとスイッチが 閉じます。
ディスペンスサイクル が 終 了すると 、ソリッドス テ ートスイッチ が 閉 じ、次 の ディスペ ンスサイクル まで 閉 じた
状態を維持します。EOCフィードバックループは、ホストコンピュータに信号を戻し、別のデバイスを順番
に起動させたり、ディスペンスサイクルの終了に結びつける必要のあるその他の操作を起動させることが
できます。
AI
アラ入力 (AI) — AIの回路が開であることが検知されると、コントローラーはシステムのアラーム画面を
点滅させ、その後のディスペンスサイクルを開始できなくします。
AO
アラ出力 (AO) — AO信号はオートインクリメントアラーム、圧力アラーム、ヒーターアラーム、ヒーター
故障アラーム、熱電対切断 (TC) アラーム、またはアラーム入力信号によってトリガーされます。これらの
アラーム条件のいずれかが発生すると(かつ有効になると)、コントローラーはAO信号を送ります。ヒータ
ー故障とTCアラームは無効にできません。
PS1–2
電源 (PS) 出力 — PS出力は、DC 24 V電圧を電圧起動回路、外部負荷回路、またはEOCやアラーム出
力回路に送り、信号を発生させます。
PS G (グランド)
DC 24 V電源出力の基準であり、リターンピンです。
GPI 1–4+
汎用入力 (GPI) — これらの入力は、ピンに5〜24 VのDC信号が出現すると、対応するDC 24 V汎用出
力をトリガ ーします。
GPI 1–4-
対応するGPI+ピンの絶縁済みリターンパスです。
GPO 1–4+
汎用出力 (GPO) — これらの出力は、対応するGPIによってトリガーされると、オンになります。
GOI 1–4-
対応するGPO+ピンの絶縁済みリターンパスです。

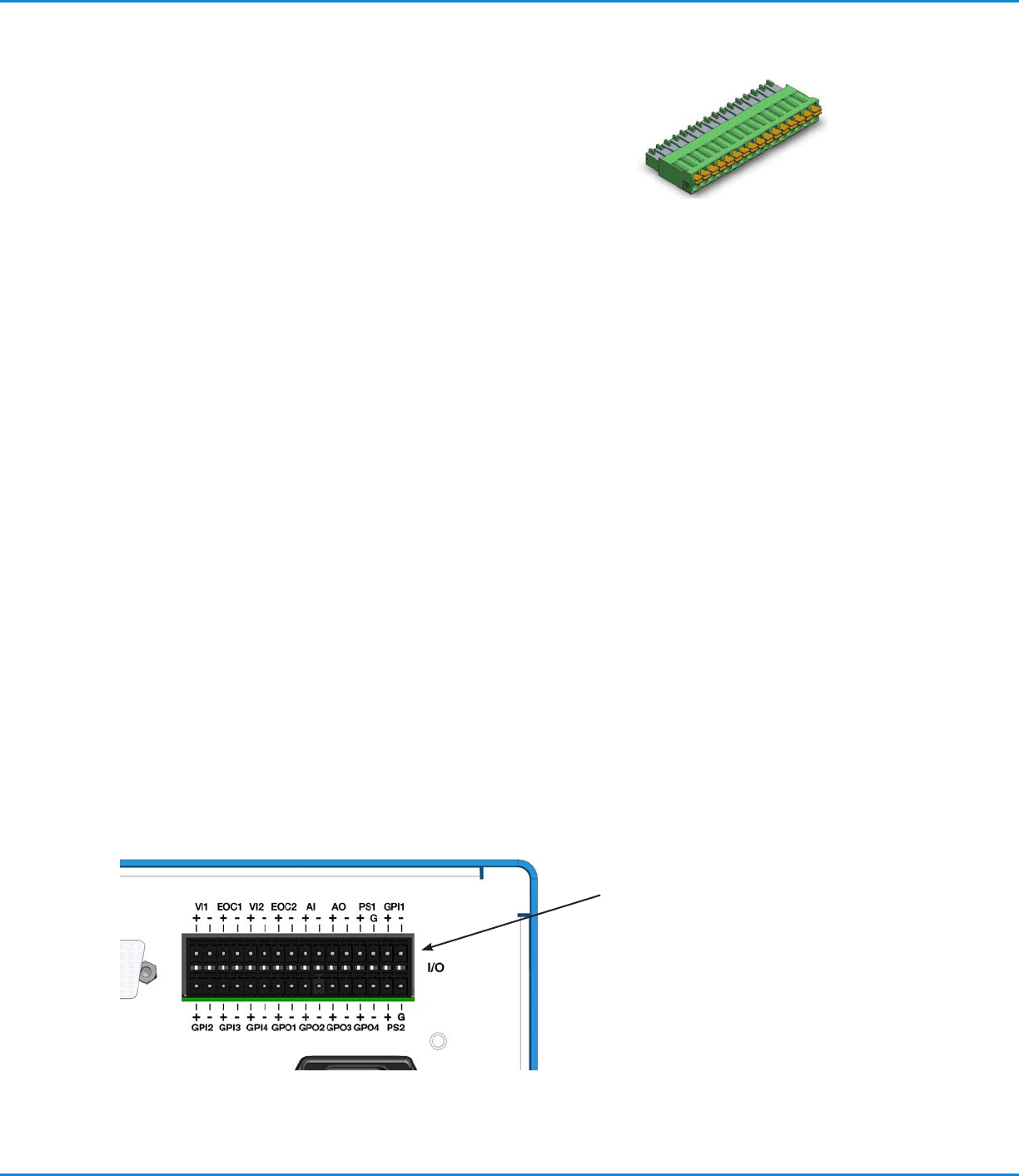

入力／出力接続
付属の16プラグを使用して、吐出用途にあわせて適切な入出力信号線を接続
します。詳細については、付録A「I/Oコネクターピンの技術データ」を参照して
ください。
32ピンI/O端子ストリップには、以下の入力／出力部が含まれます。
16極プラグ
取付接続例 （続き）
ValveMate 9000 コントローラー
25
