Parameter Description
ENABLE INPUT ALARM アラーム入力が最も優先されます。アラーム入力信号が作動すると、コントローラーがアラ
ームを発生させ、ヒーター、吐出圧の制御、汎用I/Oを含めたすべての吐出動作を無効にし
ます。
注：このアラームが発生するには、アラーム入力信号の配線をI/O端子ブロックに接続する
必要があります。「汎用入出力の接続」を参照してください。
LATCH INPUT ALARM アラーム入力がラッチされると、入力アラームを消去するには、アラームの原因を除去した
後で、メインスクリーンでRESETを選択し、確定キーを2回押す必要があります。「アラーム
の消去」を参照してください。
ENABLE PRESS ALARM 実際の吐出圧が吐出圧アラーム遅延時間を超えて許容範囲を外れると(「吐出圧アラーム
設定の入力」を参照)、コントローラーがアラームを発生させます。実際の吐出圧が許容範囲
内に戻ると、アラームは消去され、吐出圧アラームの遅 延パラメーターはリセットします。
LATCH PRESS ALARM 吐出圧アラームがラッチされると、以下の2つの方法を行う以外、アラームを消去できなくな
ります。(1)吐出圧スクリーンでアラーム (ALARM) を選択し、確定キーを押す。または、(2)
メインスクリーンでリセット (RESET) を選択し、確定キーを2回押す。いずれの場合も、アラ
ームの原因を除去してから行ってください。「アラームの消去」を参照してください。
ENABLE HEATER
ALARM
ヒーターの実際の温度が許容範囲を外れ、ヒーターアラーム遅延時間を超過すると (「ヒー
ターアラーム設定の入力」を参照)、コントローラーがアラームを発生させます。実際の温度
が許容範囲内に戻ると、アラームは消去され、ヒーターアラーム遅延はリセットします。
LATCH HEATER
ALARM
ヒーターアラームがラッチされると、以下の2つの方法を行う以外、アラームを消去できな
くなります。(1) ヒータースクリーンでアラーム (ALARM) を選択し、確定キーを押す。また
は、(2) メインスクリーンでリセット (RESET) を選択し、確定キーを2回押す。いずれの場合
も、アラームの原因を除去してから行ってください。「アラームの消去」を参照してください。
アラームオプションを有効にしたときの機能の仕組み
セ ッ ト ア ッ プ （ 続 き ）
アラームオプションの設定 (続き)
ValveMate 9000 コントローラー
48
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

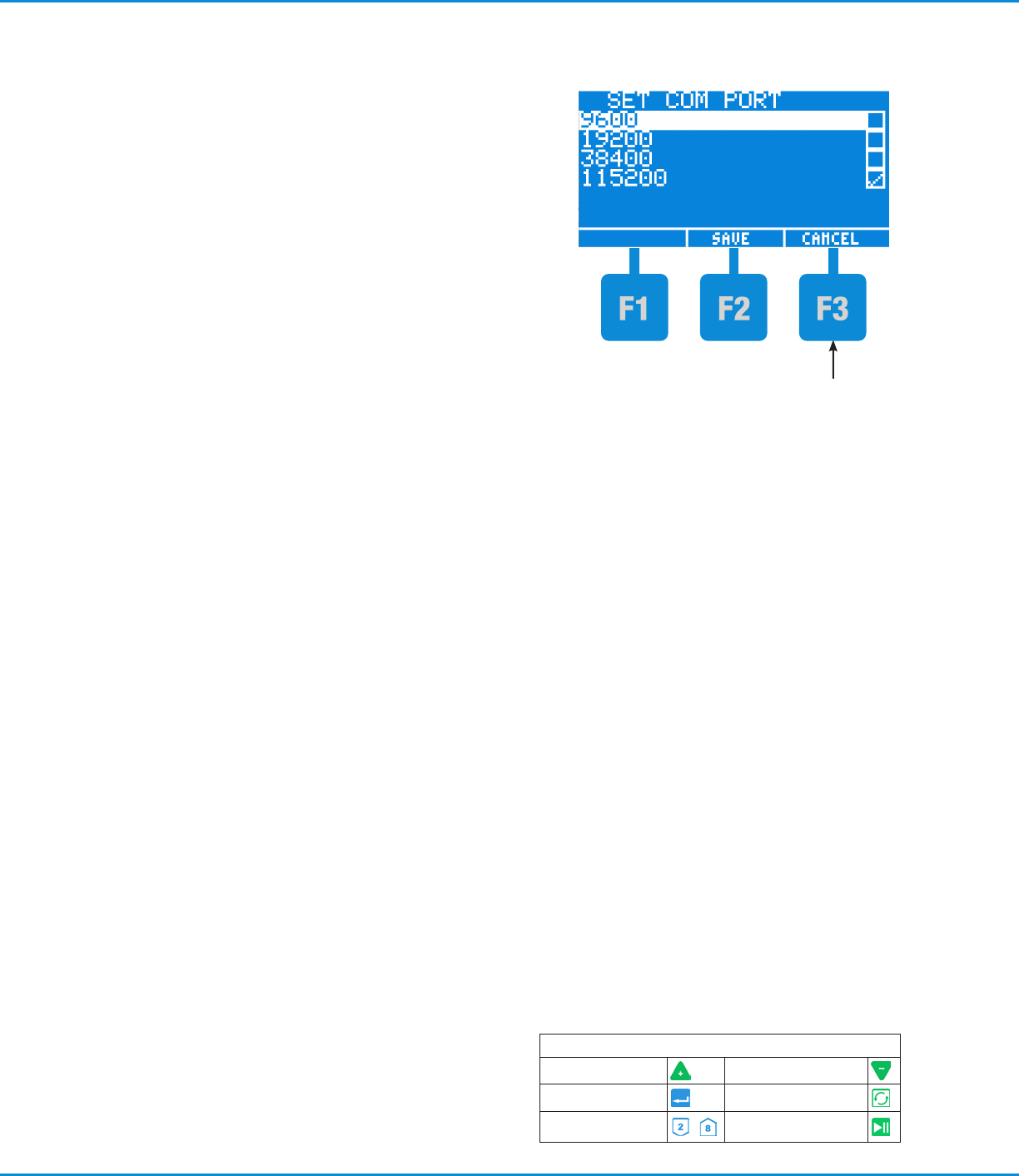

RS-232Cボーレートの設定
1. メインスクリーンでF 2を押します。
2. F 3 を押して次 のメインメニュースクリーンに進 みます。
3. 矢印キーを使用して通信ポートの設定 (SET COM
PORT) をハイライトし、確定キーを押します。
4. 矢印キーを使用して設定するボーレートをハイライトし、
確定キーを押します。選択した項目の隣にチェックマーク
が表示され、有効になったことを示します。以下のボーレー
トを選 択できます。
• 9600
• 19200
• 38400
• 115200 (デフォルト)
5. F2を押して変更を保存し、メインメニューに戻ります。
6. F2をもう一度押すと、メインスクリーンに戻ります。
変 更 を取り消してメ
インメニュー に戻 るに
は 、F 3 を 押 し ま す 。こ
の操作はいつでも行
えます。
セ ッ ト ア ッ プ （ 続 き ）
VM9000のキーの凡例
プラス (+) キー マイナス (-)キー
確定キー 吐出キー
矢印キー
,
有効/無効キー
ValveMate 9000 コントローラー
49
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
コントローラーの部品番号とファームウ
ェアのバージョン情報の確認
1. メインスクリーンでF 2を押します。
2. F3を2回押して3番目のメインメニュースクリーンに進み
ます。
3. 矢印キーを使用して情報 (INFORMATION) をハイライト
し、確定キーを押します。LCDディスプレイには、コントロー
ラーの部品番号、ファームウェアのバージョンと改定日が
表示されます。
4. F 2を押 すとメインスクリーンに戻ります。
LCD照度の調整
1. メインスクリーンでF 2を押します。
2. F3を2回押して3番目のメインメニュースクリーンに進み
ます。
3. プラス (+)/マイナス (-) キーを使用して希望する照度を設
定します。
4. F2を押して変更を保存し、メインメニューに戻ります。
5. F2をもう一度押すと、メインスクリーンに戻ります。
変 更 を取り消してメ
インメニュー に戻 るに
は 、F 3 を 押 し ま す 。こ
の操作はいつでも行
えます。
セ ッ ト ア ッ プ （ 続 き ）
VM9000のキーの凡例
プラス (+) キー マイナス (-)キー
確定キー 吐出キー
矢印キー
,
有効/無効キー
ValveMate 9000 コントローラー
50
