エアーの接続

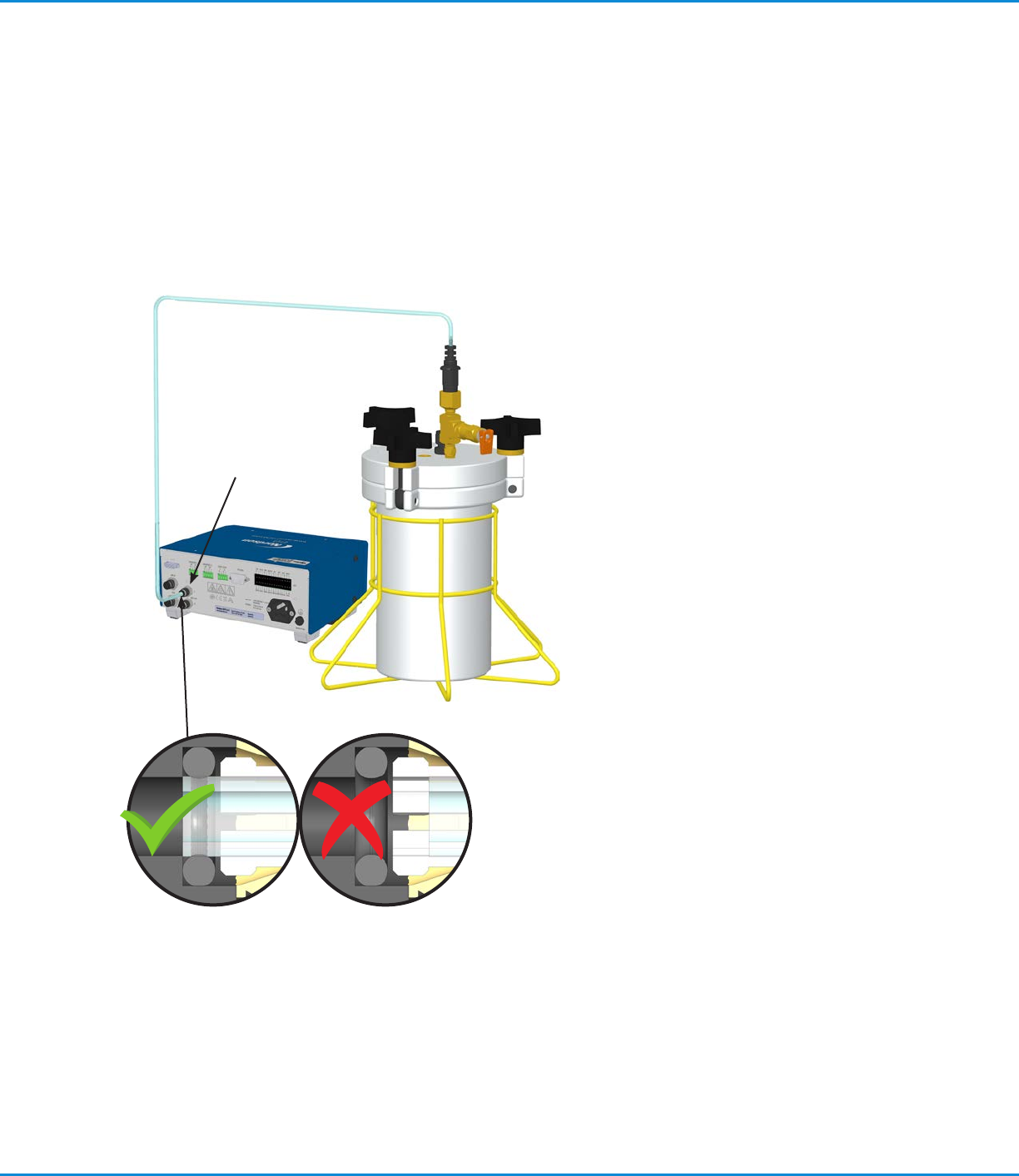

エアー出力接続
コントローラー背面にあるAIR OUT 1ポートと2ポートから、4mmのエアー供給チューブをシリンジまたは液剤タンクにつ
なげます。
注： エアー出力プッシュイン継手には、安全停止弁がついています。適正なエアー流量が得られるよう、チューブが継手に確
実に接続されていることをご確認ください。
取付接続例 （続き）
エアー出力接続
(4 mm)
ValveMate 9000 コントローラー
21
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

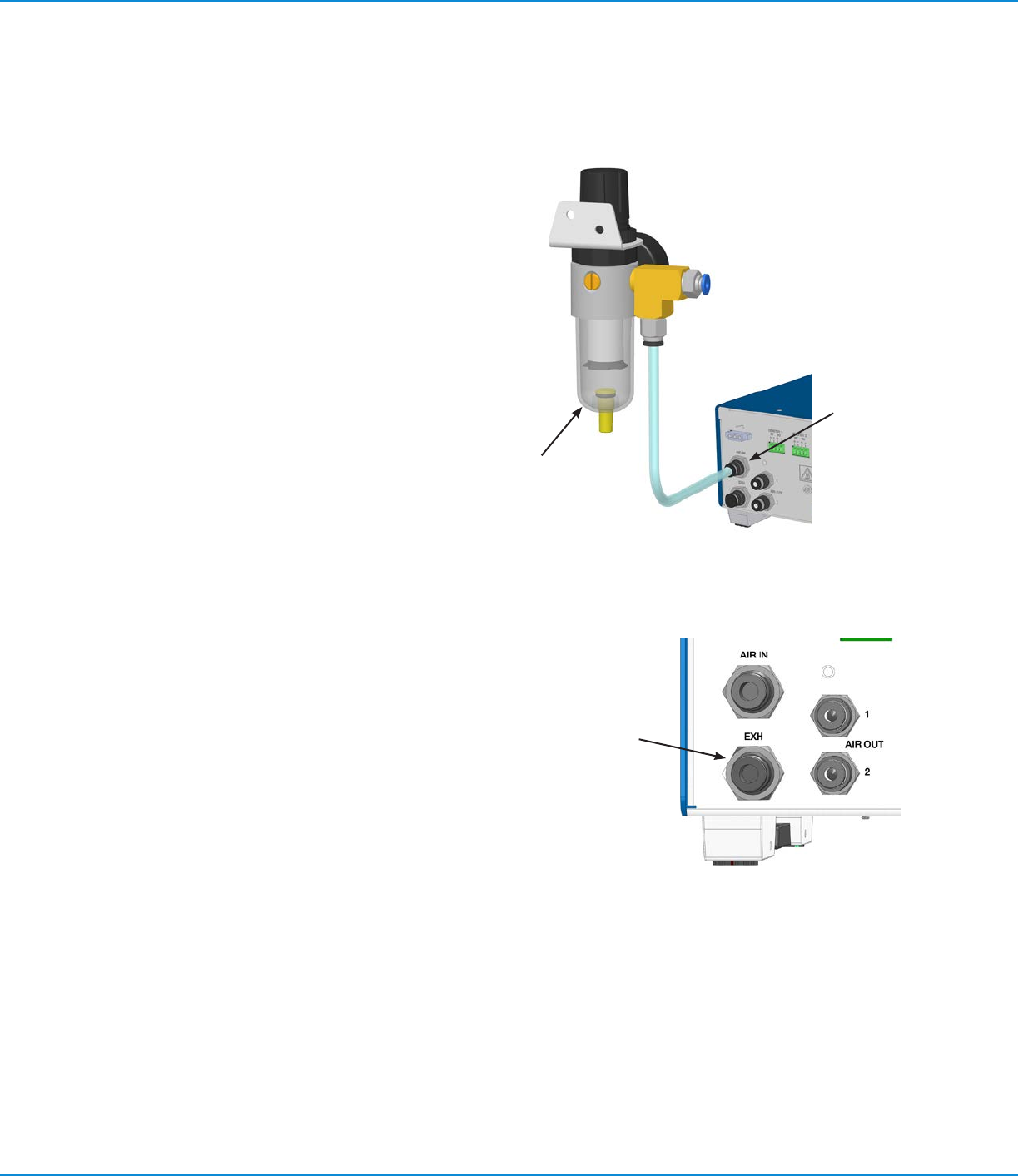

エアー入力接続
注： 保証条件を満たすには、清潔で、フィルタリングされたドライエアーのみ使
用する必要 があります。
1. フィルターレギュレーター (#7002002) をエアー供給
チューブに取 付けます。
2. エアー継手をフィルターレギュレータの出力ポートに取
付けます。
3. 付属の外径6 mm のエアー供給チューブの片端を、エ
アー継手につなげます。
4. このチューブのもう一方の端を、コントローラーの背面
にあるエアー入力コネクターにしっかりと奥まで押し込
んでつなげます。供給チューブが継手の奥までしっかり
と入っていることを 確 認します。
5. フィルターレギュレーターの圧力を480〜690kPa
(70〜100 psi) に設定します。
排気接続
排気 (EXHAUST) ポートは、電空レギュレーターからエアーを放出します。排
気ポートを遮るものがないことを確認してください。必要に応じて、クイックコ
ネクト継手にエアー供給チューブをつなげることで、排気エアーを離れ
た場 所 に送ることができます。
取付接続例 （続き）
フィルターレ
ギュレーター
#7002002
エアー入力
接続
(6 mm)
排気接続
(6 mm)
ValveMate 9000 コントローラー
22
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

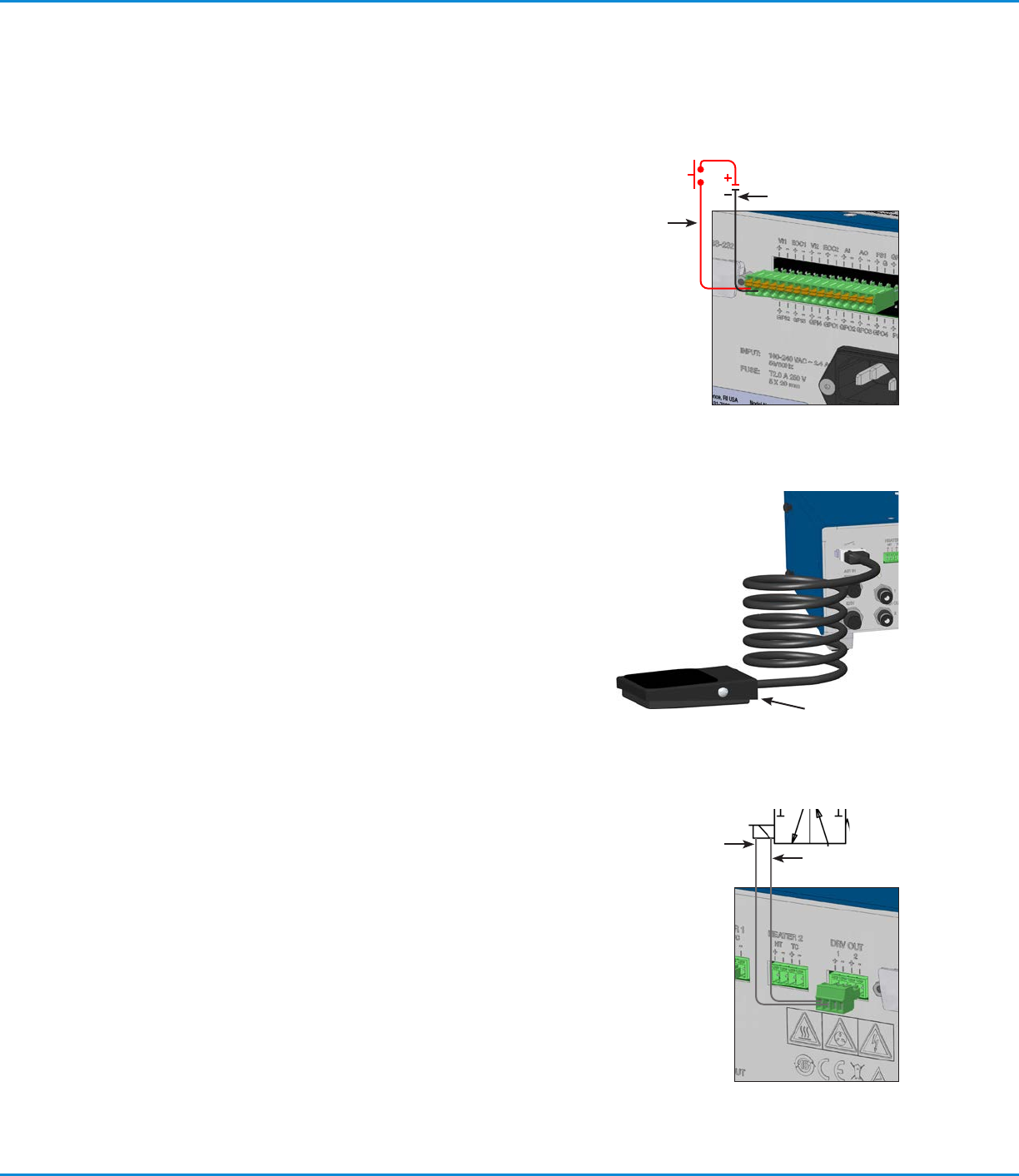

配線接続
ディスペンスバルブ起動信号の接続
以下のいずれかの方法を用いて、ディスペンスバルブ起動信号を接続します。
• VI1 VI2端子 付属の16プラグを使用して、DC 5〜24 V起動信号をI/O
接続部のVI1+および VI2+端子に接続します
(「入力／出力接続」を参照)。
ドライバー 出力の 接 続
付属の4極極プラグを使用して、各ドライバー出力信号をディスペンスバルブ1
と2のソレノイドバルブにつなげます。
本製品は2つのドライバー出力を提供します。各出力は24 W、DC 5〜24Vで
す。
• フットペダル オプションのフットペダ“ (#7014685) をフットペダ
ルスイッチの接続部につなげます。
注：
フットペダル起動信号は20 ms間デバウンスされます。フットスイッチ
信号のデバウンスは、シリアルケーブル (RS-232C) を通じたシリアルコマ
ンド、または電源を入れたときにキー「5」を押すことで無効になります。
取付接続例 （続き）
P/N 7014865
DRV1+
DRV1-
VI1+
VI1-
5–24
VDC
ValveMate 9000 コントローラー
23
