周辺機器の接続確認
1.
チェックリスト
•
エア圧が480〜690
bar(70〜100
psi)に設定されている。
1
•
吐出開始用の結線とI/Oが正しく接続されている。
2
•
デ ィ ス ペ ン ス バ ル ブ と タ ン ク が 正 し く 接 続 さ れ て い る 。
3
•
バルブがセットアップされ、ディスペンスノズルが正しく取付けられている。
4
2.
「設定」に進み、コントローラーの設定に入ります。
5

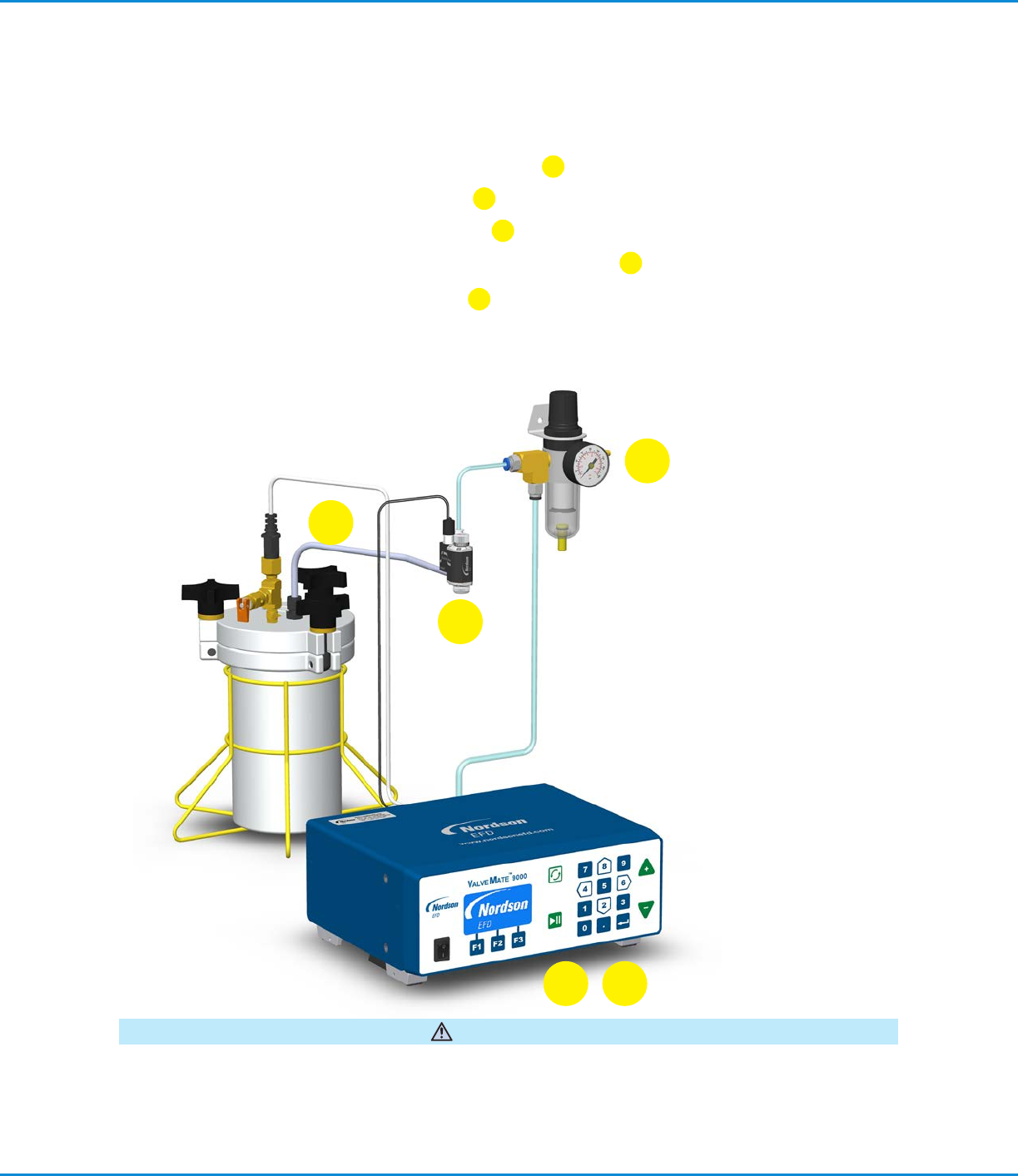

取付接続例 （続き）
タンクを開ける際は、必ず圧力を解放開放してから行なってください。まずエアー供給チューブにあるシャットオフバルブをス
ライドさせます。もしノードソンEFD製タンクを使用している場合は、リリーフバルブも開放してください。タンクを開ける前に、
圧力ゲージが0になっていることを確認してください。
全てのノードソンEFDのタンクは、独自のネジ設計を採用し、キャップを取外す際にエアー圧力開放を安全確実に行なうこと
ができます。
注意
1
2 5
3
4
ValveMate 9000 コントローラー
26
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
セットアップ
コントローラーの電源スイッチをON位置にし、このセクションに記載の手順を用いて、吐出用途にあわせてコントローラーを
設定します。これらの手順では、手動で入力したデータを示します。PCインタフェースソフトウェアを使用する場合、「コントロ
ーラーとコンピュータの接続」を参照してください。
メインスクリーン
コントローラーの電源をオンにすると、ロゴスクリーンの後にメイン (MAIN) スクリーンが表示されます。
コントローラーのステータ
ス(有効または無効)
ドライバー (DRIVERS)、圧力
(PRESSURE)、ヒーター (HEATERS)
スクリーンにアクセス
• 点滅する四角形は、チャンネルが有効
であることを示します。
• 実線の四角形は、チャンネルにアラー
ムが 存 在することを示します。
オートインクリメントモ
ード機能 (「オートイン
クリメントモ ード機 能 の
設定」を参照)
汎用IO (GENERAL PURPOSE IO)ス
クリーンにアクセス
F1、F2、F3を押して選択可能
CNTをリセット、または
ラッチされたアラーム
を消去
ValveMate 9000 コントローラー
27
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
VM9000のキーの凡例は、本書で使用するキー操作の用語を示します。
VM9000のキーの凡例
プラス (+) キー マイナス (-)キー
確定キー 吐出キー
矢印キー
,
有効/無効キー
画面切り替え方法
F1、F2、F3キーを使用して、LCDディスプレイの下部に表示された項目を選択します。
キーパッドキーとプラス (INCREASE) (+)/マイナス (DECREASE) (-) キーを使用して、メニュー項目間の移動、値の
変更、選択の確定を行います。
セ ッ ト ア ッ プ （ 続 き ）
機能キーF1、F2、F3 有効/無効キー 確定キーを押してハイライ
トされた項目を選 択または
有効にします。
吐出 (DISPENSE) キー
矢印キー (2、4、6、8) を押して
メニュー項目間を移動します。
プラス (+) またはマイナス
(-) キーを押して、ハイライト
された項目を調 整します。
ValveMate 9000 コントローラー
28
