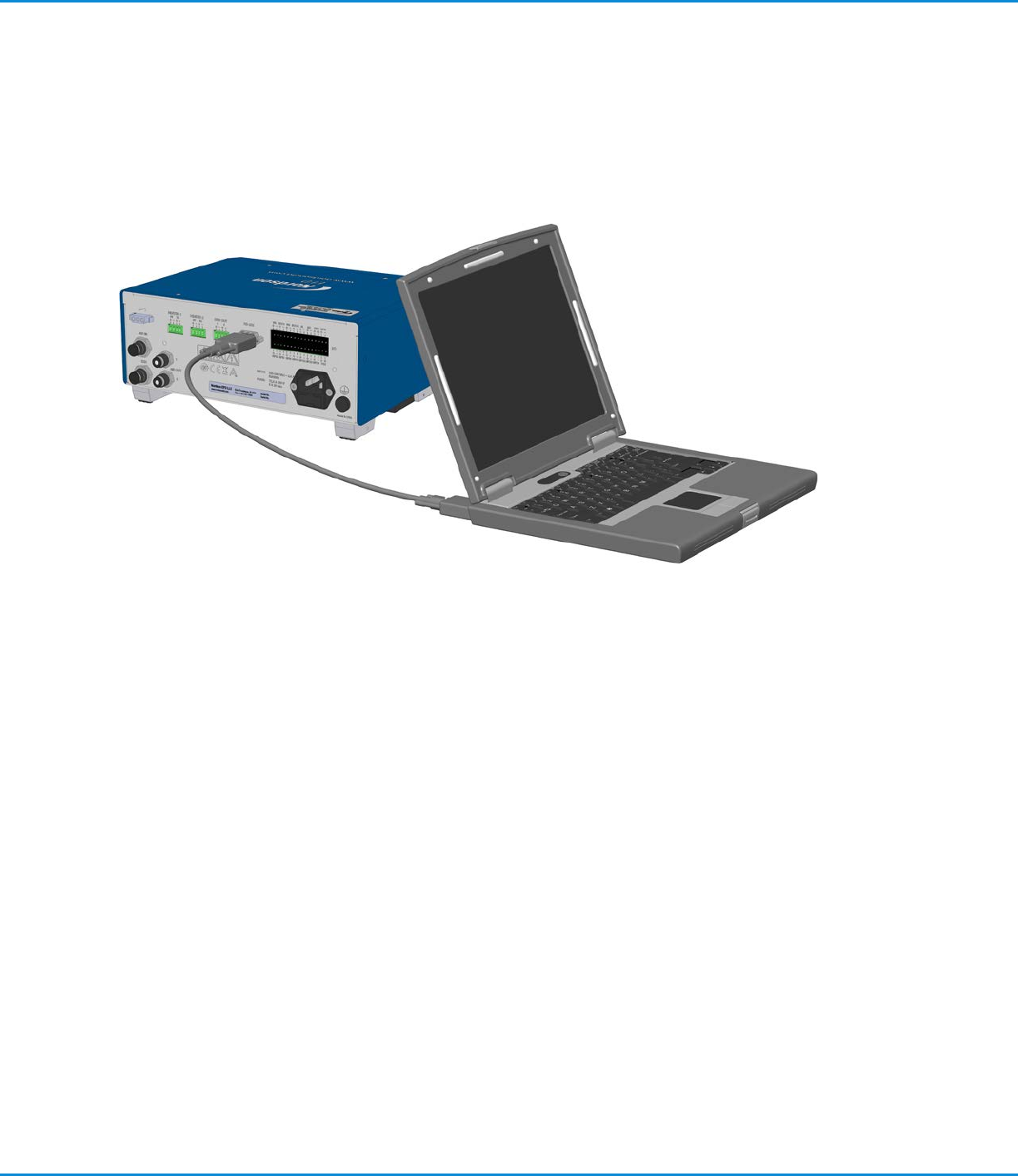

コントローラーとコンピュータの接続
必要に応じて、付属のRS-232Cケーブルを使用してコントローラーをラップトップ、PCまたはPLCに接続します。「RS-232C
ボーレートの設定」を参照し、ボーレートを変更します。必要に応じて付録B、「RS-232C接続プロトコル」を参照してください。
セ ッ ト ア ッ プ （ 続 き ）
ValveMate 9000 コントローラー
30
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
コントローラーの有効化/無効化
最初にスイッチをONにすると、コントローラーは自動的に無効 (DISABLED)モードになります。
無効 (DISABLED) モードと有効 (ENABLED) モードを切り替えるには、有効/無効キーを4秒間長押しします。
ENABLE/DISABLE key
注： 有効モードと無効モードのどちらでもプログラミングは行えますが、誤動作をENABLE/DISABLE key防ぐため、ノード
ソンEFDでは無効モードでコントローラーのプログラミングを行うことを強く推奨します。すべての変更を行ったら、コントロ
ーラーを有 効にします。
コ ン ト ロ ー ラ ー が 有 効 に な る と：
• 有効な圧力レギュレーターとヒーターチャンネルの電源をオンにします。(「圧力制御の設定」と「ヒーター制御の設定」を
参照)
• メインスクリーンで点滅している無効（DISABLED）のサインが消えます。
• ドライバーと汎用I/Oからの信号を受け入れ、処理します。
• オートインクリメント機能を有効にします。 (「オートインクリメントモードの設定」を参照)
• すべてのアラームを受け入れ、処理し、サインを表示します。
コ ン ト ロ ー ラ ー が 無 効 に な る と：
• 有効な圧力レギュレーターとヒーターチャンネルの電源をオフにします。
• オートインクリメント機能をリセットします。 (AIモードがオンの場合)
• すべてのアラ状態をリセットし LCDディスプレイからサインを削除します
• すべての起動信号を無視し、すべての出力信号を無効な状態にします。
• すべてのアラーム出力を無 視します。
• メインスクリーン上に、無効（DISABLED)のサインを点滅表示します。
