ア ラ ー ム 入力 ま たは オ ー ト イ ン ク リ メ ン ト モー ド ア ラ ー ム の消去 入 力 ア ラーム またはオー ト イ ン ク リ メ ン ト モ ー ド のア ラームが 発 生し た 場 合 、 対 応 す る シ ステ ムア ラー ムが 点 滅し ます 。 入 力 ア ラ ー ム が ラ ッ チ さ れ て い な い場合、 ア ラ ー ム の原因 が解消 さ れ る ( そ れ 自体 で 、 ま た は …
アラームの消去
吐出圧またはヒーターアラームの消去
吐出圧またはヒーターアラームが発生した場合、チャンネル番号が四角形で塗りつぶされて表示され、対応するシステムアラ
ームが 点滅します。
塗 り つ ぶ さ れ た 四 角 形 は 、チ ャ
ンネルにアラームが発生して
いることを示します。
吐出圧またはヒーターアラームがラッチされていない場合、実際の吐出圧またはディスペンスバルブの温度が指定範囲に戻る
と、アラームは自動的に消去されます。
点滅中の吐出圧システムのアラーム画面
点滅中のヒーターシステムのアラーム画面
ラッチしたアラームを消去するには：
吐出圧またはヒーターアラームがラッチされている場合、(必要に応じて) アラームの原因を解消し、以下のいずれかの方法で
アラームを消 去します。
• 吐出圧 (PRESSURE) の画面またはヒーター(HEATERS) の画面で、矢印キーを使用してアラーム (ALARM) を選択
し、確定キーを押します。
• メインスクリーンで矢印キーを使用してリセット (RESET) を選択し、確定キーを2回押します。
注： アラームを有効にするには、「吐出圧アラーム設定の入力」と「ヒーターアラーム設定の入力」を参照してください。アラー
ムのラッチまたはラッチの解除については、「アラームオプションの設定」を参照してください。
ValveMate 9000 コントローラー
52
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
アラーム入力またはオートインクリメントモードアラームの消去
入力アラームまたはオートインクリメントモードのアラームが発生した場合、対応するシステムアラームが点滅します。
入力アラームがラッチされていない場合、アラームの原因が解消される (それ自体で、またはオペレーターの処置によって)
と、アラームは自動的に消去されます。
ラッチした入力アラームを消去するには：
入力アラームがラッチされている場合、 (必要に応じて) アラームの原因を解消し、以下の方法でアラームを消去します。
• メインスクリーンで矢印キーを使用してリセット (RESET) を選択し、確定キーを2回押します。
ラッチしたオートインクリメントモードのアラームを消去するには：
オートインクリメントモードのアラームが発生した場合、以下の方法でアラームを消去します。
• メインスクリーンで矢印キーを使用してリセット (RESET) を選択し、確定キーを2回押します。
コントローラーがSTRTメモリーセルに戻り、CNTが0000にリセットされます。
注： 外部アラーム入力をコントローラーに接続するには、「汎用入出力の接続」を参照してください。アラーム入力アラームの
ラッチまたはラッチの解除については、「アラームオプションの設定」を参照してください。オートインクリメントモードアラーム
を有効にするには、「オートインクリメントモードのアラーム設定の入力」を参照してください。
点滅中のオートインクリメン
トモードのシステムアラーム
画面
点滅 中の入力アラームのシス
テムアラーム画 面
アラームの消去 （続き）
ValveMate 9000 コントローラー
53
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ヒーター故障アラームの消去
ヒーター故障アラームの調整はできません。このアラームの主な目的は、ヒーター出力回路の安全な動作を確保することで
す。ヒーター故障アラームが発生した場合、コントローラーは直ちに両方のヒーター出力をオフにし、アラームが消去されるま
でその状態を維持します。
このアラームは、以下の条件で発生します。
• ヒーターの短絡、または過電流状態がいずれかのヒーター出力で発生した場合。
注：
各ヒーターの最大許容電力の上限は25 Wです。
• 熱電対の切断状態が発生した場合。コントローラーはSET温度値に対するACT温度の読み取り値を1分間隔でモニタ
します。この1分の間にACT値とSET値の差異が10°Cを超えると、ヒーター故障アラームが発生します。
ヒーター故障アラームを消去するには：
1. ヒーター故障アラームが、短絡または過電流状態が原因で発生した場合、原因を特定し、短絡または過電流状態を解消
することで、この状態を是正します。
2. ヒーター故障アラームが、熱電対の切断状態が原因で発生した場合、システムを点検し、ヒーターと熱電対が熱的に接
触していることを確認します。さらに、配線とハードウェアの整合性の点検を実施します。
3. ヒーター故障アラームの原因となった状態を手動で解消した場合、(ヒーター (HEATERS) 画面上で) そのヒーターチ
ャンネルのアラーム (ALARM) を選択し、確定キーを押してアラームを消去します。
注：
• 加温バルブの温度が設定温度の10°C以内に達するのに1分以上かかる場合、SET温度を徐々に上げることで、コントロー
ラーが十分な時間をかけて望ましい温度設定に達することができるようにします。通常の室温環境では、ノードソンEFDの
バルブが設定温度の10°C以内に達するのに1分以上かかることはほとんどありません。
• 加温バルブの温度が設定温度の10°C以内に達するのにかかる時間は、ヒーター故障時間の設定(SET HEATER FAULT
TIME) (htft) コマンドをRS-232C接続されたコンピュータを使用して、外部から調整することができます。「コントローラ
ーとコンピュータの接続」および付録B「RS-232C接続の技術情報」を参照してください。

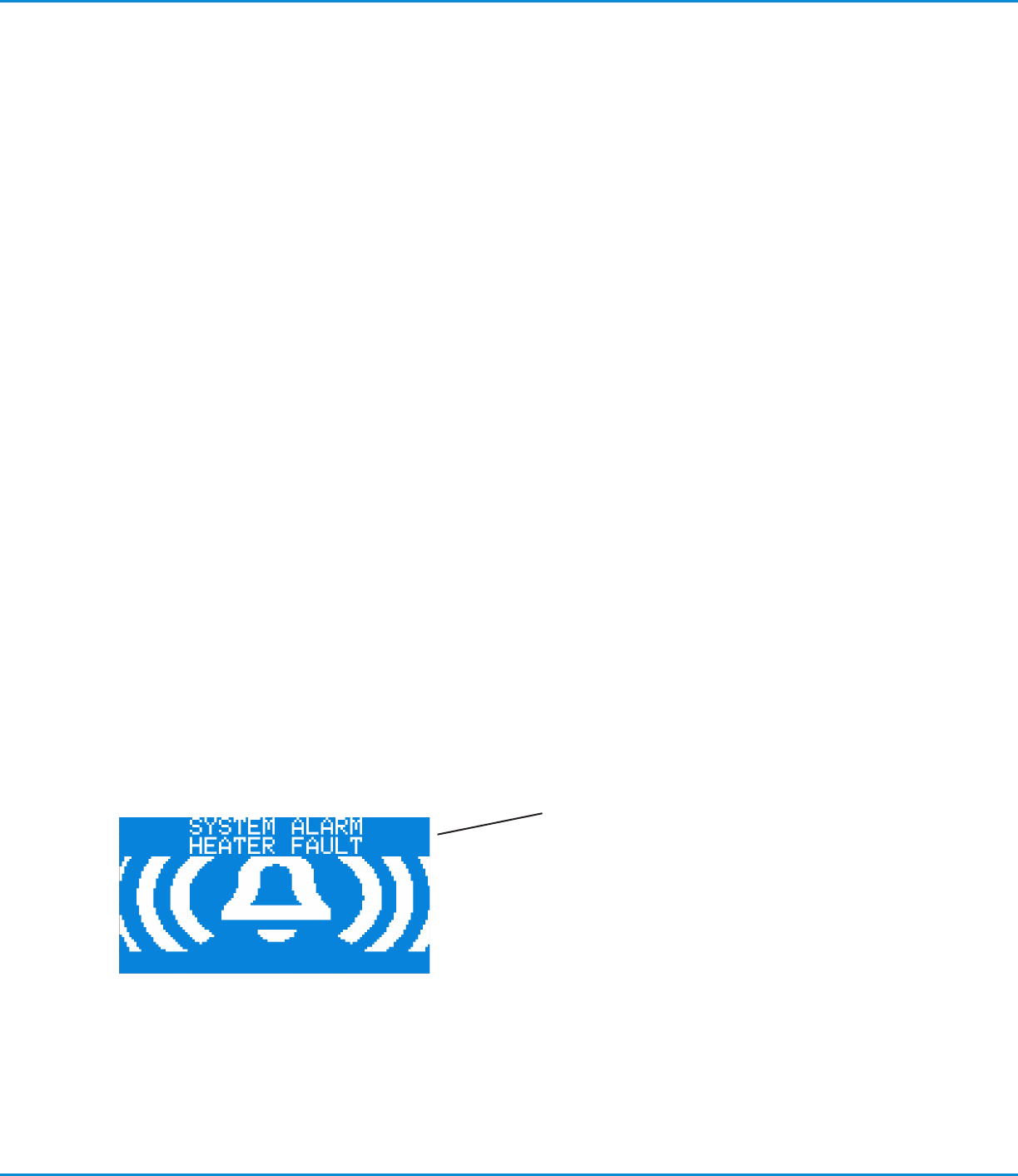

点滅中のヒーター故障システムアラーム
アラームの消去 （続き）
