取付接続例 液剤 タ ン ク の一般的 な接続例 と 主要な 周辺機器 注： オイ ルフリ ー の 清 潔 で 乾 燥 し 、フ ィ ル タ リ ン グ さ れ た エ ア ー の み 使 用 の こと V alveMate 9000 コ ントロ ー ラ ー 5 ミ ク ロ ン フィル タ ー レ ギ ュレ ー タ ー エアー 配 管用継手 供給エ ア ー、 480kPa (70psi) 定 量 エアー バ ルブ 駆 動 エ ア ー E…
フットペダルの接続記号
この記号は、ディスペンスサイクルを開始するためのモメンタリ接点閉スイッチのコネクターを表します。フ
ットペ ダル は オプションでご 用 意してい ます。
シャーシ接続記号
この記号は、シャーシ接続端子を表しています。漏れ電流の短絡やシステムのESD保護の向上のために、シ
ャーシを接地するために使用されます。
背面パネルの記号解説
動作機能 （続き）
フットペ ダ
ル接続 接地端子
ValveMate 9000 コントローラー
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
取付接続例

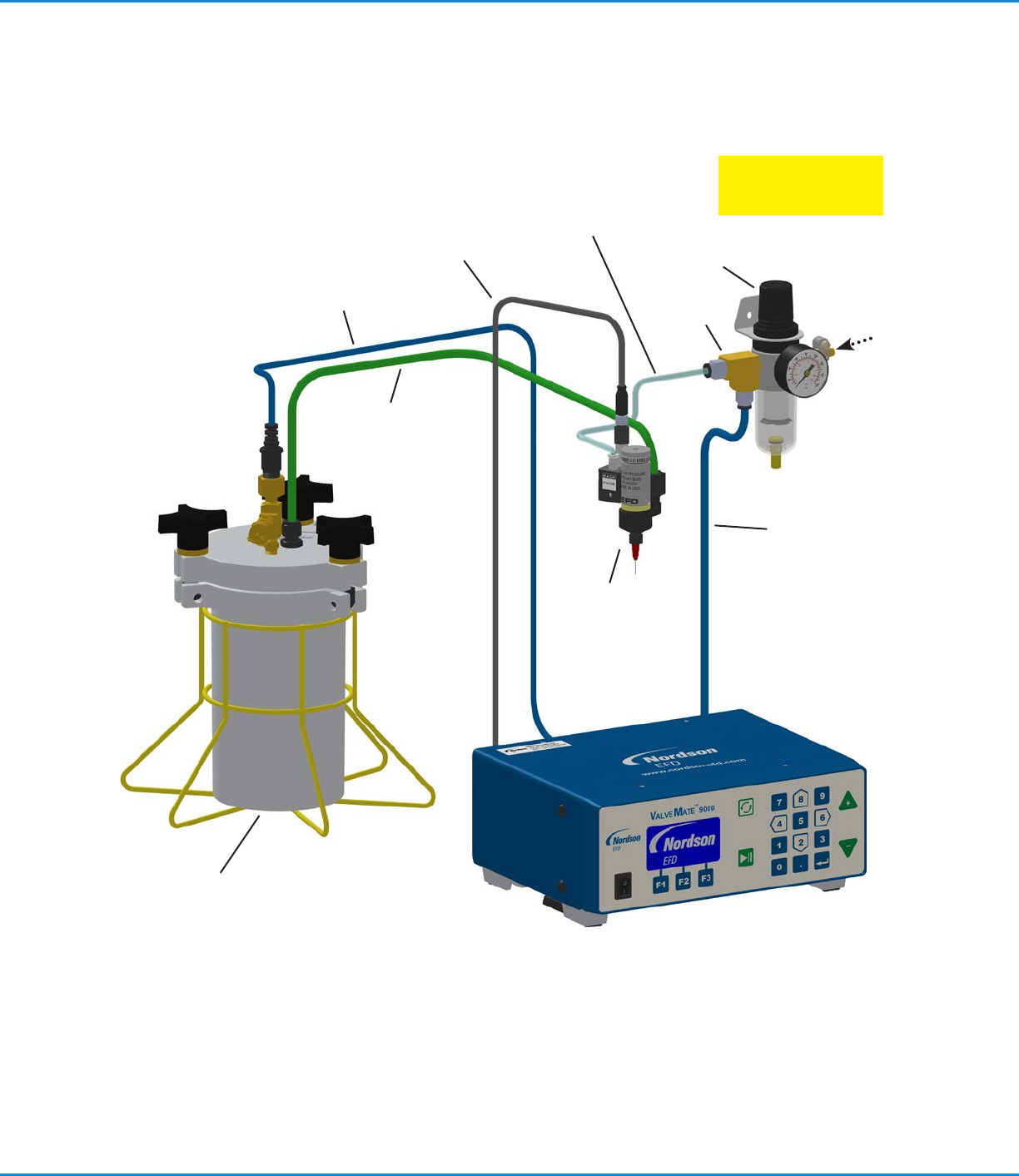

液剤タンクの一般的な接続例と主要な周辺機器
注： オイルフリー の清 潔で
乾 燥 し 、フ ィ ル タ リ ン グ さ れ
たエアー のみ 使 用のこと
ValveMate 9000
コントローラー
5ミクロンフィルタ
ーレギュレーター
エアー配
管用継手
供給エアー、
480kPa
(70psi)
定量エアー
バルブ 駆 動エアー
EFDディスペン
スバルブ
加圧タンク
タンク加圧 用チューブ
液送チューブ
バルブ 駆 動用
信号線
ValveMate 9000 コントローラー
17
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
1 レギュレーター、フィルター、エアー
2
RS-232Cケーブル、DB9レセプタクル付、2 m
3 電源コード、2極接地型プラグ
4 継手、1/4 NPT x 外径6 mm
5 チューブ、外形6 mm、青色ウレタン
6 六角レンチ、六角キー、4 mm
7 コネクター、4極、 P3.5 mm、 メスプラグ
8 コネクター、16極、 P3.5 mm 、メスプラグ
(ここに表 示されていないもの )
クイックスタ ートガ イド
同梱物
3
4
5
2
1
6
7
8
取付接続例 （続き）
ValveMate 9000 コントローラー
18
