ト ラ ブ ル シ ュ ー テ ィ ン グ （ 続 き ） 問題点 考 えられ る 原 因 解決策 サ イク ル 終 了 (EOC) ピ ン に 出 力が ない ECO ピ ン の 電流が 100 mA を 超過 し た EOC ピ ン へ の す べ て の接続 を 取 り 外 し 、 コ ン ト ロ ー ラ ー を オ フ に し て 、 10分間 ク ー ル ダ ウン さ せ ま す。 シ ス テ ム 配線 が間違 っ ている 「…
ト ラ ブ ル シ ュ ー テ ィ ン グ （ 続 き ）
問題点 考えられる原因 解決策
ヒーター出力が
応答しない
システムが無 効
コントローラーが有効になるまで、有効/無効キー(
)を4秒間長押しします。
ヒーター(HEATERS)
の画面でMODEが
OFFに設定されている
適切なヒーターチャンネルのMODEがONになっていることを確認します。「ヒ
ーター制御の設定」を参照してください。
ヒーター故障システ
ムアラームが点滅して
いる
ヒーター出力の短絡または過電流状態が発生した場合：過電流状態の原因を
探し、問題を物理的に解消してからアラームを消去します。ヒーター故障アラ
ームが発生すると、ヒーター1と2の両方が直ちにオフになります。安全停止が
発生した場合：ヒーターの実際の読み取り値がその設定温度よりも
10°C以上下回っている状態が1分以上続いたため、ヒーター故障アラームが
トリガーされました。システムを検査し、アラームを消去します。ヒーター故障
アラームが発生すると、ヒーター1と2の両方が直ちにオフになります。
TC故障システムアラー
ムが 点 滅している
ヒーターがオンの間に熱電対切断状態が発生しました。熱電対の配線と整合
性を確認します。TC故障アラームが発生した場合、ヒーター1と2の両方が直
ちにオフになります。アラームを消去すると、通常の動作に戻ります。「熱電対
(TC)故障アラームの消去」を参照してください。
配線の整合性に問題
がある
配線のストリップが適切に行われ、導体がネジ端子コネクターと接触している
ことを確 認します。
GPI起動信号に
GPOが応答し
ていない
システムが無 効
コントローラーが有効になるまで、有効/無効キー(
)を4秒間長押しします。
汎用IO (GENERAL
PURPOSE IO)の画面
でMODEがOFFに設
定されている
適切なGPIOチャンネルのMODEがONになっていることを確認します。「汎用
IOの設定」を参照してください。
汎用IO (GENERAL
PURPOSE IO)の画面
のTIME、DELY、ON、
またはOFFが0.0000
に設定されている
TIME、DELY、ON、およびOFFをゼロ以外の値に設定します。「汎用IOの設定」
を参 照してください 。
起動信号の整合性に問
題がある (GPI)
電圧起動回路で使用されている信号が、クリーンでバウスのない信号であるこ
とを確 認します。
配線の整合性に問題
がある
配線のストリップが適切に行われ、導体がネジ端子コネクターと接触している
ことを確 認します。
GPOピンの電流が
200 mAを超過した
GPOピンへのすべての接続を取り外し、コントローラーをオフにして、10分間
クールダウンさせます。
システムアラームI Nが
点 滅している
システムアラームを削除するか、無効にします。入力アラームが存在すると、コ
ントローラーは起動しません。「アラーム入力またはオートインクリメントモー
ドアラームの消去」を参照してください。
起動信号が間違ったピ
ンにつながっている
希望するGPOチャンネルと同じように、起動信号が同じGPIチャンネルにつな
がっていることを確 認します。
続く
ValveMate 9000 コントローラー
59
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ト ラ ブ ル シ ュ ー テ ィ ン グ （ 続 き ）
問題点 考えられる原因 解決策
サイクル 終 了
(EOC)ピンに出
力がない
ECOピンの電流が
100 mAを超過した
EOCピンへのすべての接続を取り外し、コントローラーをオフにして、10分間
クールダウンさせます。
システム配線が間違っ
ている
「I/Oコネクターの結線図」のECO結線図を参照してください。
配線の整合性に問題
がある
配線のストリップが適切に行われ、導体がネジ端子コネクターと接触している
ことを確 認します。
アラーム出力
(AO)ピンに出
力がない
AOピンの電流が
100 mAを超過した
AOピンへのすべての接続を取り外し、コントローラーをオフにして、10分間ク
ールダウンさせます。
システム配線が間違っ
ている
「I/Oコネクターの結線図」のAO結線図を参照してください。
配線の整合性に問題
がある
配線のストリップが適切に行われ、導体がネジ端子コネクターと接触している
ことを確 認します。
コンピュータが
RS-232C経由
でコントローラ
ーと通信でき
ない
ボーレートの設 定が正
しくない
SET COM PORTのボーレート設定を変更します。「RS-232Cボーレートの
設定」を参照してください。利用可能なボーレートは、9600、9200、38400
、115200です。
追 加 デ ー タ：
ス タ ー ト ビ ッ ト：1
データ長：8ビットASCII
パ リ テ ィ ビ ッ ト：な し
ストップビット：1
ディスペンス バ
ルブ が 作 動して
いない
ON時間が不十分 ON時間の設定がバルブの動作範囲内であることを確認します。
バルブ 温 度が 調
整できない
ノードソンEFD製以外
のバルブ 向けにヒータ
ー の 制 御 ル ープパラメ
ーターが調整されて
いない
ノードソンEFDにお問い合わせください。
ValveMate 9000 コントローラー
60
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

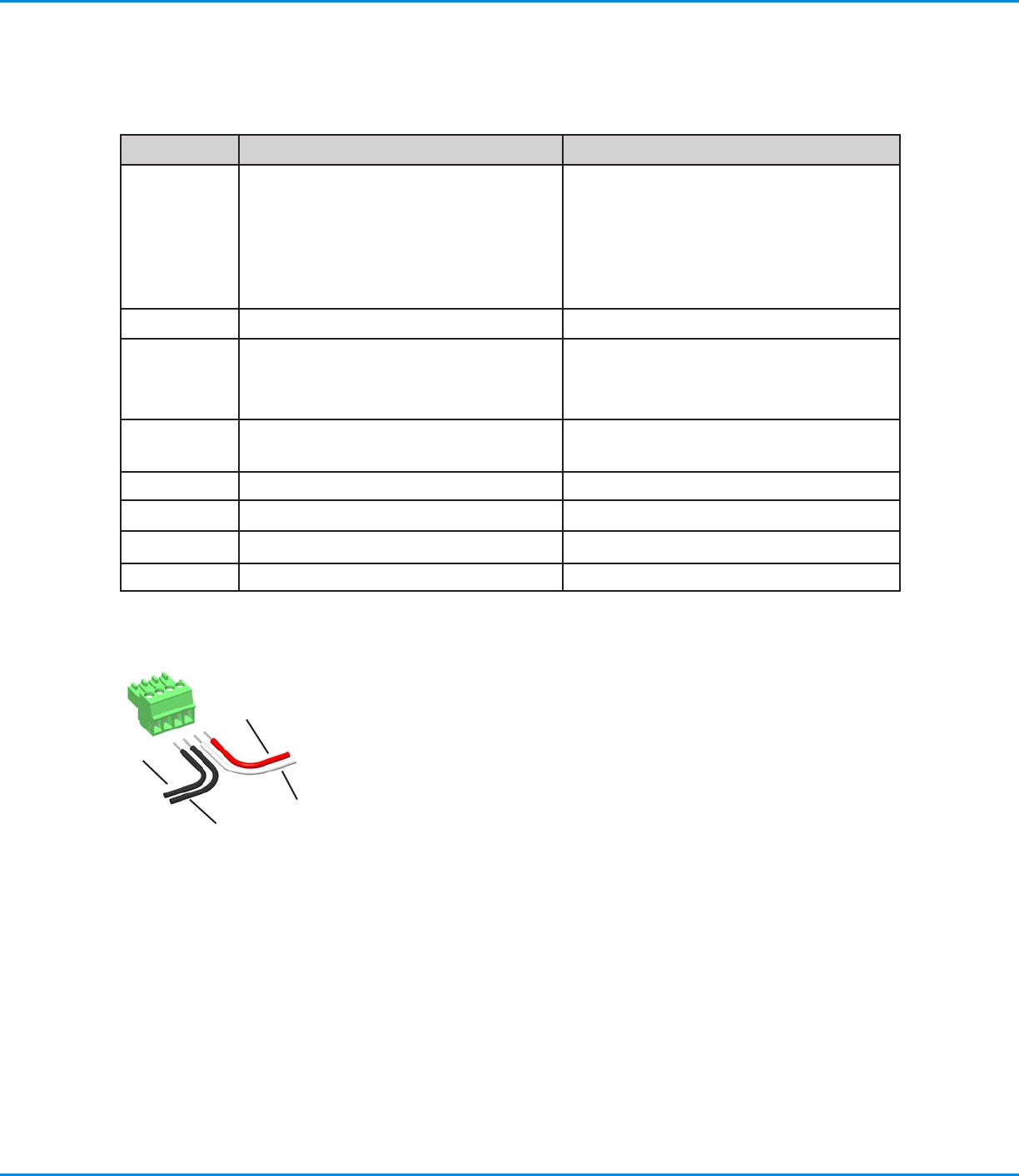

付録A、コネクターピンの技術データ
ヒーター出力
ピン名称 信号仕様 概要
HT1+
• DC 24 V
• 25 W最大
• リセット可 能 ヒューズ
• 過電圧/逆電圧保護
• 最大設定点100°C (212°F) (調整可)
HT1-
• Ht1+ 出力のリターンパス
TC1+
• J型熱電対の接続鉄 (Fe) ヒーターの温度制御は、J型熱電対から送られるフ
ィードバックを通じて行われます。配 線は白色です。
TC1-
• J型熱電対の接続
• コンスタンタン (Cu-Ni)
配線は赤色です。
HT2+
• HT1+と同じ
HT2-
• HT2+ 出力のリターンパス
TC2+
• TC1+と同じ
TC2-
• TC1-と同じ
TC+
TC-
HT+
HT-
