汎用I/O の 設定 1. メ イ ン ス ク リ ー ン に 最初 の 汎用IO （GENERAL PURPOSE IO） の 画面が 表示 さ れ る ま で 、 F1 ま た は F3キ ー を 押 し ま す 。 汎用 IOス ク リ ー ン に は、 I/O チ ャ ン ネ ル が隣同 士に 表示 さ れ ま す。 2. 矢 印キーを使用 し て 、 変 更す るパ ラ メ ータ ーを ハ イ ラ イ ト し ま す 。 2番…
ヒーター制御の設定
1. メインスクリーンにヒーターHEATERSの画面が表示され
るまでF1またはF3キーを押します。ヒータースクリーンに
は、両方の制御チャンネルが隣同士に表示されます。
2. 矢印キーを使用して、変更するパラメーターをハイライトし
ます。以下の方法を使用してパラメーターを変更します。
• MEMとMODE：確定キー (ENTER) を押して選択内容
を変 更します。
• SET：確定キーを押して選択を変更します。値を入力するか、
プラス (+) またはマイナス (-) キーを押して値を調整しま
す。
各パラメーターの説明については、「ヒーター制御パラメータ
ー」表を参照してください。
パラメーター 値範囲 概要
MEM 00–99 現在のメモリーセルの番号を示します。メモリーセルについての情報は、「メ
モリーセル設定の入力」を参照してください。
MODE OFF、ON OFF：ヒーターの出力をゼロ (0) に設定します。
ON: ヒーターの出力を有効にします。ヒーターはSETに入力した値に調整
されます。
SET 00〜100 (degrees C)
または
32〜212 (degrees F)
1°C間隔
選択したヒーターの温度を設定します。
注：SETが華氏で設定された場合、コントローラーは温度設定を最も近い
摂氏に変換します。
ACT — ヒーターチャンネルの実際の温度を示します。
ALARM — 「アラームのクリア」を参照してください。
ヒーター制御パラメーター
セ ッ ト ア ッ プ （ 続 き ）
VM9000のキーの凡例
プラス (+) キー マイナス (-)キー
確定キー 吐出キー
矢印キー
,
有効/無効キー
ValveMate 9000 コントローラー
37
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

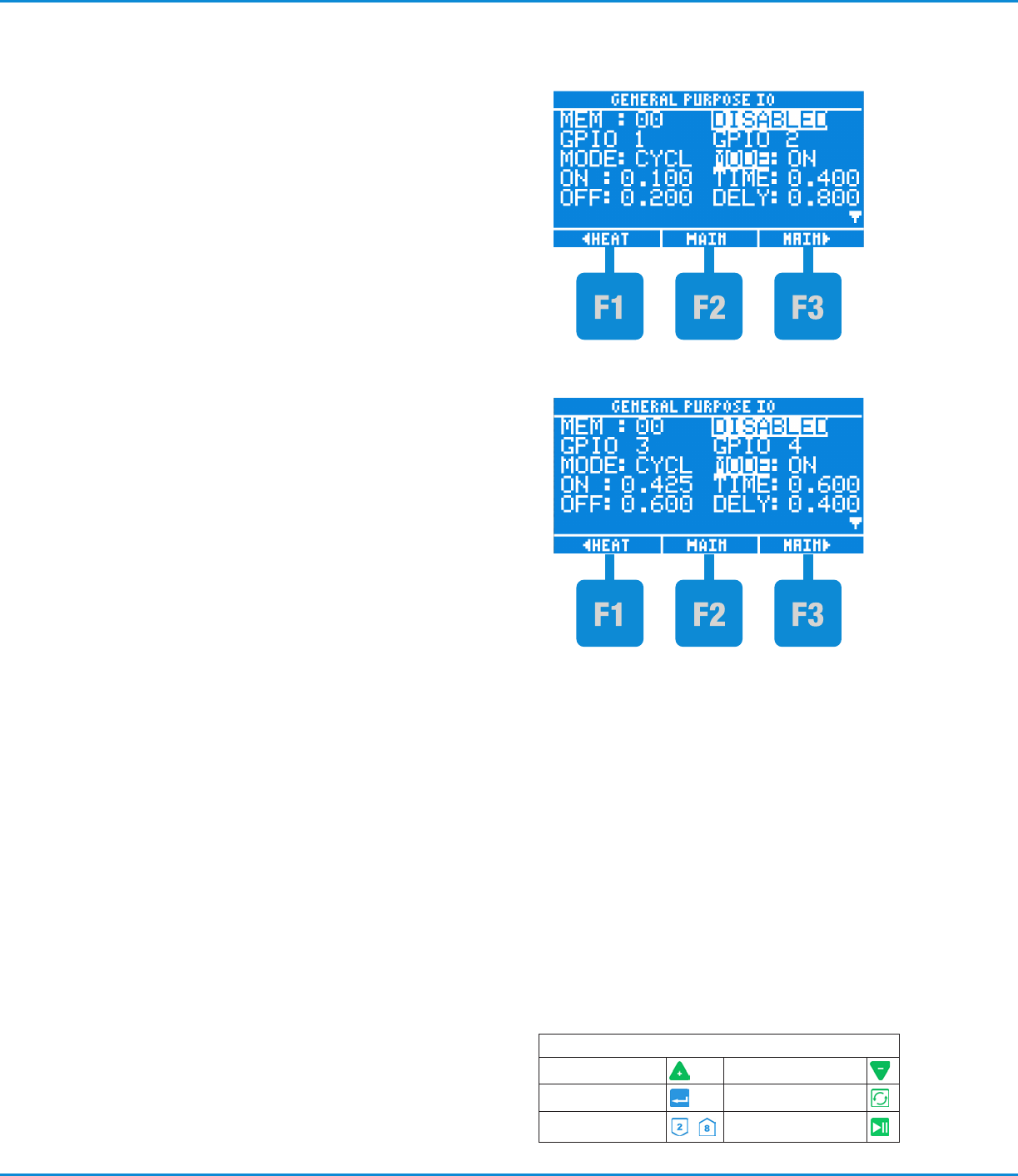

汎用I/Oの設定
1. メインスクリーンに最初の汎用IO（GENERAL PURPOSE
IO）の画面が表示されるまで、F1またはF3キーを押します。
汎用IOスクリーンには、I/Oチャンネルが隣同士に表示され
ます。
2. 矢印キーを使用して、変更するパラメーターをハイライトし
ます。2番目の汎用IOスクリーンにアクセスするには、下向き
の矢印キーを長押しします。
3. 以下の方法を使用してパラメーターを変更します。
• MEMとMODE：確定キーを押して選択内容を変更します。
• TIME、DELY、ON、OFF：確定キー (Κ) を押して選択を変
更します。値を入力するか、プラス(+) またはマイナス (-)
キーを押して値を調整します。
各パラメーターの説明については、「汎用IOパラメーター」
表 を参 照してください 。
汎 用 I O ス ク リ ー ン 、1 ペ ー ジ 目
汎 用 I O ス ク リ ー ン 、2 ペ ー ジ 目
セ ッ ト ア ッ プ （ 続 き ）
VM9000のキーの凡例
プラス (+) キー マイナス (-)キー
確定キー 吐出キー
矢印キー
,
有効/無効キー
ValveMate 9000 コントローラー
38
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パラメーター 値範囲 概要
MEM 00〜99 現在のメモリーセルの番号を示します。メモリーセルについての情報は、「メ
モリーセル設定の入力」を参照してください。
MODE OFF、ON、STDY、CYCL OFF：チャンネルは停止状態で、起動信号は無視されます。
ON：DELYに入力した秒数の後、チャンネルが起動状態になり、TIMEに入
力した秒数だけ起動状態を維持します。2番目の入力信号をDELYまたは
TIME時間の間に受信した場合、チャンネルはすぐに止状態になります。
STDY：遅延機能はONモードと同様に動作しますが、入力信号が作動しな
くなるまで出力は起動状態を維持します。入力信号がDELY時間の間に除
去されると、起動信号が出力されません。CYCL：GPIOがこのモードに設定
されると、選択したGPIOのTIMEがONになり、DELYがOFFになります。
CYCLに設定したGPIOで起動信号を受信した場合、GPIOはONに設定さ
れた秒数が起動状態になり、OFFに設定されたン秒数が停止状態になりま
す。その後、起動信号が除去されるまで同じONとOFFのサイクルを自動的に
繰り返します。この時点で、GPIOは残りのON時間の間起動状態を維持し、
その後OFF時間は無視します。入力信号がOFF時間の間に除去された場
合、起動信号が出力されません。
TIME (ONお
よびSTDYモ
ード)
0.001〜99.999 (秒、
1 ms単位で調整可能)
DELY時間の経過後にチャンネルが起動状態を維持する秒数。
DELY (ONお
よびSTDYモ
ード)
0.001〜99.999 (秒、
1 ms単位で調整可能)
信号が作動した後に、チャンネルが起動される前に経過する秒数。
ON (CYCLモ
ード)
0.001〜99.999 (秒、
1 ms単位で調整可能)
チャンネルが起動している秒数。
OFF (CYCL
モード)
0.001〜99.999 (秒、
1 ms単位で調整可能)
チャンネルがオフになる秒数。
汎用I/Oの設定 (続き)
汎用I/Oパラメーター
セ ッ ト ア ッ プ （ 続 き ）
ValveMate 9000 コントローラー
39
