フ ット ペ ダ ル コ ネ ク タ ー ピン 名 称 信号仕様 概要 CC+ DC 24 V電源 か ら の 出 力、 最大100 mA、 リ セ ッ ト 可能 ヒ ュ ー ズ、 フ ッ ト ス イ ッ チ CC-入力 の接 続用 逆極性保護。 CC信号ペ ア は フ ッ ト ス イ ッ チ か ら の接点閉 を 感知 し 、 有 効 なドライ バ ー の ディ スペンスサイ ク ル を 開 始 しま す 。 接 点 閉 は モ メン…

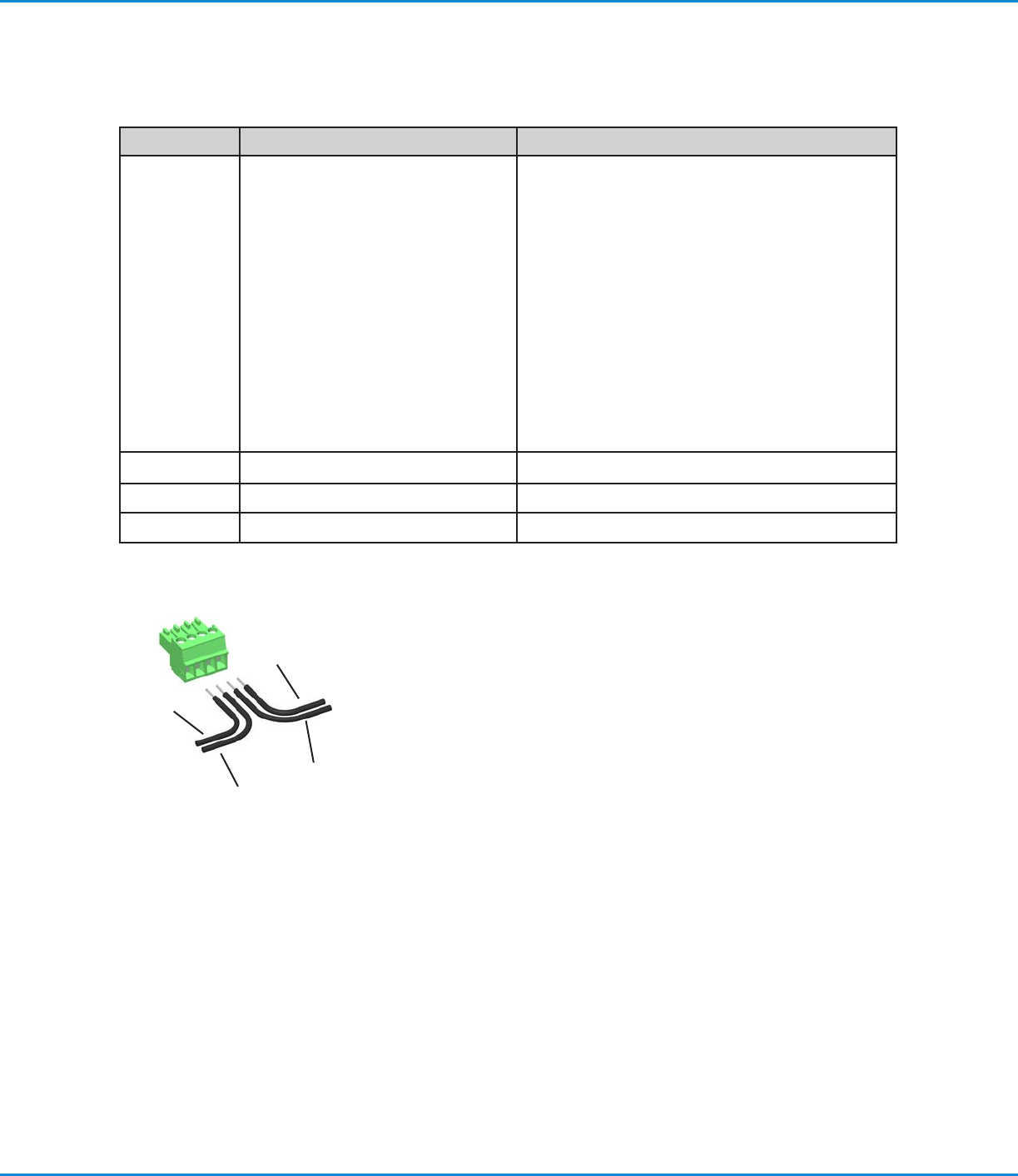

ドライバー 出 力
ピン名称 信号仕様 概要
DRV OUT 1+
• 24 W
• DC 5〜24 V
• リセット可 能 ヒューズ
• 逆電圧、過電圧、フライバック保護
• オン・オフ時間 <1 ms
• 100 μs時間分解能(調整可)
• スパ イク＆ホ ー ルド
• スパイク期間20〜250 msで調整可(
調整可)
• ホールド電圧 5〜24 V (調整可)
ドライバー出力は、高速、高電力出力であり、高速ソレノイ
ドバルブを最大500Hzで駆動します。
DRV OUT 1-
• DRV1+出力のリターンパス
DRV OUT 2+
• DRV1+と同じ
DRV OUT 2-
• DRV1-と同じ
付録A、コネクターピンの技術データ （続き）
DRV
OUT 2-
DRV
OUT 1-
DRV
OUT 1+
DRV
OUT 2+
ValveMate 9000 コントローラー
62
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

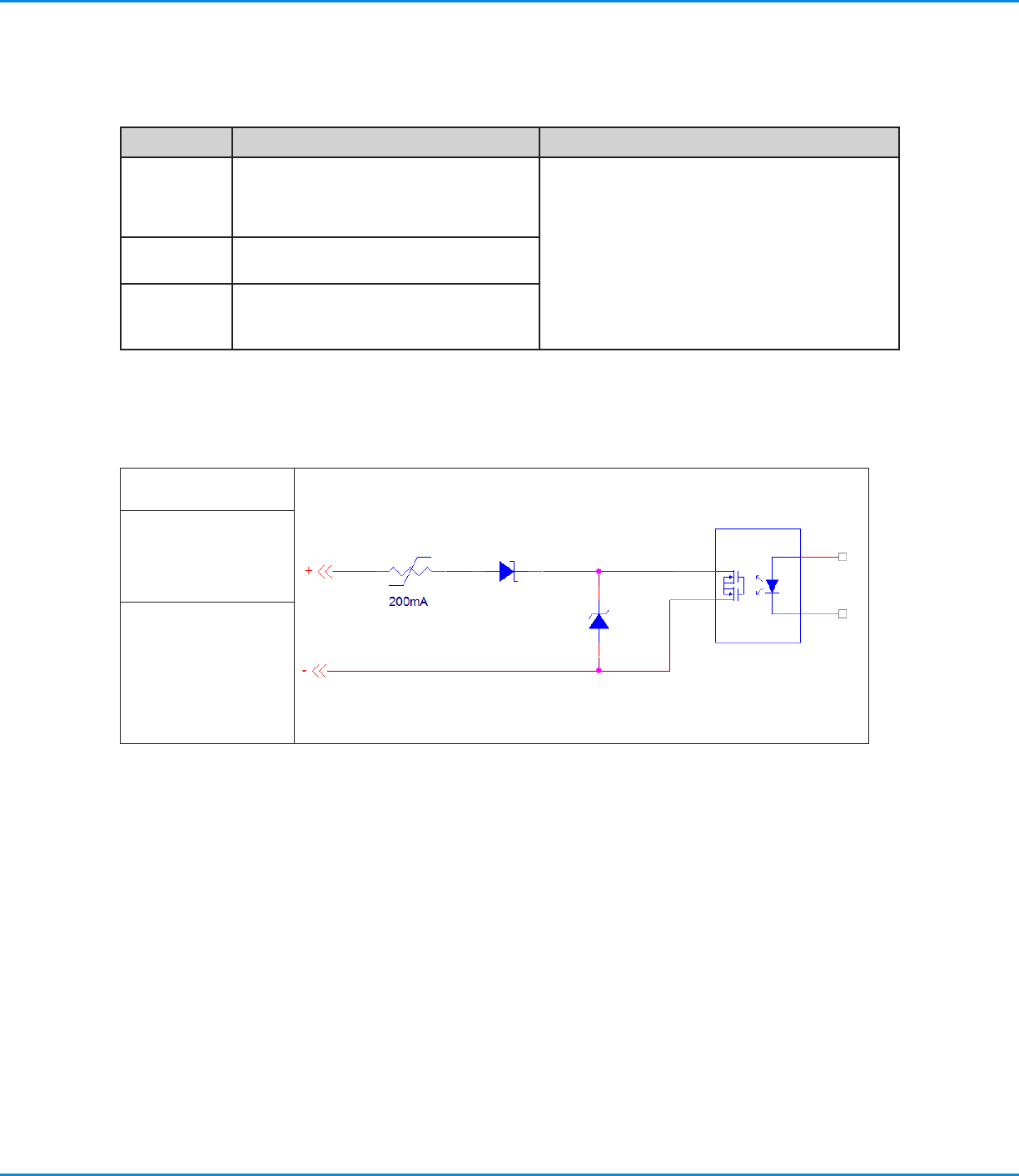

フットペダルコネクター
ピン名称 信号仕様 概要
CC+
DC 24 V電源からの出力、最大100 mA、リセ
ット可能ヒューズ、フットスイッチCC-入力の接
続用逆極性保護。
CC信号ペアはフットスイッチからの接点閉を感知し、
有効なドライバーのディスペンスサイクルを開始します。
接点 閉はモメンタリでも、定 常モードでメインテインと
することもできます。接点をもう一度開閉すると新しい
サイクル を 開 始 できま す。
シャーシグラ
ンド
EFDフットスイッチの金属ハウジングからコン
トローラーのシャーシまでの接 続です。
CC-
接点閉の感知入力、DC5〜24 V、20 mA最
大、逆極性保護、10ms最小パルス、非絶縁型。
I/Oピン名称
AI+ : AI-
CC+ : CC-
フットペダルコネクターの結線図
付録A、コネクターピンの技術データ （続き）
ValveMate 9000 コントローラー
63
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
I/Oコネクター
ピン名称 信号仕様 信号の概要
VI1+
• 絶縁入力
• DC 5〜24 V
• 20 mA最大
• 200 μs最小パルス、逆極性保護
電圧起動1信号は、DC5〜24 V信号がVI1+とVI1-ピン
に印加されるときに、チャンネル1のディスペンスサイクル
をトリガ ーします。
VI1-
• VI1+入力の絶縁済みリターンパス
EOC1+
• 絶縁済み出力スイッチ
• DC 5〜24 V
• 100 mA最大
• リセット可 能 ヒューズ
• 逆極性および過渡過電圧保護
サイクル1終了信号は、絶縁済み電気スイッチ出力です。
こ の ス イ ッ チ は 、チ ャ ン ネ ル 1 の デ ィ ス ペ ン ス サ イ ク ル の 間
は開放され、サイクルが終了すると閉じます。
EOC1-
• EOC1+出力の絶縁済みリターンパス
VI2+
• 絶縁済み入力
• DC5〜24 V
• 20 mA最大
• 200 μs最小パルス、逆極性保護付
VI1+の概要を参照
VI2-
• VI2+入力の絶縁済みリターンパス
EOC2+ • 絶縁済み出力スイッチ
• DC5〜24 V
• 100 mA最大
• リセット可 能 ヒューズ
• 逆極性および過渡過電圧保護
EOC1+の概要を参照
EOC2-
• EOC2+出力の絶縁済みリターンパス
AI+
• DC 24 V電源からの出力
• 100 mA最大
• リセット可 能 ヒューズ
• AI-入力への接続用逆極性保護
アラーム入力ピンのペアは、閉回路スイッチの開放を感
知します。AI開回路が感知されると、コントローラーはシ
ステムアラームスクリーンを表示し、その後のディスペン
スサイクルが開 始できないようにします。この信号は無
効にできます。「アラームオプションの設定」を参照してく
ださい。
AI-
• AI閉感知入力
• DC 5〜24 V
• 20 mA最大
• 逆極性保護
• 10 ms最小パルス、非絶縁
続く
付録A、コネクターピンの技術データ （続き）
ValveMate 9000 コントローラー
64
