ドライバー 出 力の 設 定
1. メインスクリーンで、ドライバー DRIVERS の画面が表
示されるまでF1またはF3キーを押します。ドライ バー
(DRIVERS)画面は、2つのチャンネルの設定項目を隣
同士に表 示します。
2. 矢印キーを使用して、変更するパラメーターをハイライ
トします。2 番目のドライバースクリーンにアクセスするに
は、下向きの矢印キー (2) を押し続けます。
3. 以下の方法を使用して、パラメーターを変更します。
• MODEとSPHId：確定キーを押して選択したパラメーター
を変 更します。
• ON、OFF、DCNT、VOLTS：確定キーを押して選択したパ
ラ メ ー タ ー を 変 更 し ま す 。変 更 は 、値 を 入 力 す る か 、プ ラ ス
(+) またはマイナス (-) キーを押して値を調整します。
各パラメーターの説明については、「ドライバー出力パラ
メーター」表を参照してください。
ド ラ イ バ ー ス ク リ ー ン 、1 ペ ー ジ 目
ド ラ イ バ ー ス ク リ ー ン 、2 ペ ー ジ 目
セ ッ ト ア ッ プ （ 続 き ）
VM9000のキーの凡例
プラス (+) キー マイナス (-)キー
確定キー 吐出キー
矢印キー
,
有効/無効キー
ValveMate 9000 コントローラー
34
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パラメーター 値範囲 概要
MEM 00〜99 現在のメモリーセルの番号を示します。メモリーセルについての情報は、「メ
モリーセル設定の入力」を参照してください。
MODE OFF、ON、STDY、PULS OFF：ドライバーがオフの状態。起動信号を無視します。
ON：ドライバーONの状態。ONに入力された秒数だけ起動状態にな
り、OFFに入力された秒数だけ停止状態になります。ドライバーはこのサイク
ルをDCNTに入力したサイクル数だけ繰り返します。
STDY連続吐出モード。起動信号が作動している間、起動状態が続きま
す。ON、OFF、DCNTパラメーターには- - - -と表示されます。
PULS：パルス吐出モード。起動信号が作動している間、設定された
ON／OFF時間を繰り返します。起動信号が止まり、ONの時間が終了すると
ドライバー出力はオフになります。 DCNTには- - - -と表示されます。
ON 0.0001〜9.9999 [秒、分
解能100 μs (0.0001)]
起動時間。
OFF 0.0001〜9.9999 [秒、分
解能100 μs (0.0001)]
停止時間。
DCNT 0001〜9999 (サイクル) ON／OFFのサイクル数
SPHld OFF、ON SPHldがONになると、ドライバー出力がスパイク＆ホールド操作をスパイク
時間 (20〜250 ms) の間実行し、その後ホールド電圧(5〜24V) に切り
替わります。スパイク時間とホールド電圧の入力については、「ドライバーの
スパイク＆ホールド設定の入力」を参照してください。
VOLTS 5〜24 (V、1-V単位で調
整可能)
コントローラーがドライバーに供給する出力電圧。SPHldがOFFであれば、
この設定は出力電圧になります。SPHldがONであれば、この設定はスパイ
ク電圧となります。スパイク時間とホールド電圧の入力については、「ドライ
バーのスパイク＆ホールド設定の入力」を参照してください。
SHOT CNT 00000000
〜99,999,999
このパラメーターは、ドライバーチャンネルが作動するサイクル数をカウント
します。SHOT CNTパラメーターは、ドライバーがオンの間に行われる各サ
イクルごとに (起動ごとにではなく) 1つずつ増加します。確定キーを押すと
SHOT CNTが00000000にリセットされます。
ドライバー出力の設定 (続き)
ドライバ 出力パラメ
セ ッ ト ア ッ プ （ 続 き ）
ValveMate 9000 コントローラー
35
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パラメーター 値範囲 概要
MEM 00〜99 現在のメモリーセルの番号を示します。メモリーセルについての情報は、「メ
モリーセル設定の入力」を参照してください。
MODE OFF、ON OFF：吐出圧レギュレーターの出力をゼロ (0) に設定します。
ON: 吐出圧レギュレーターの出力を有効にします。吐出圧はSETに入力し
た値に調 整されます。
SET 0〜100 (psi)、
0〜6.9 (bar) または
0〜069 (kpa)
0.1 psi間隔
選択したレギュレーターの吐出圧を設定します。
ACT — 圧力チャンネルの実際の吐出圧を示します。
ALARM — 「アラームのクリア」を参照してください。

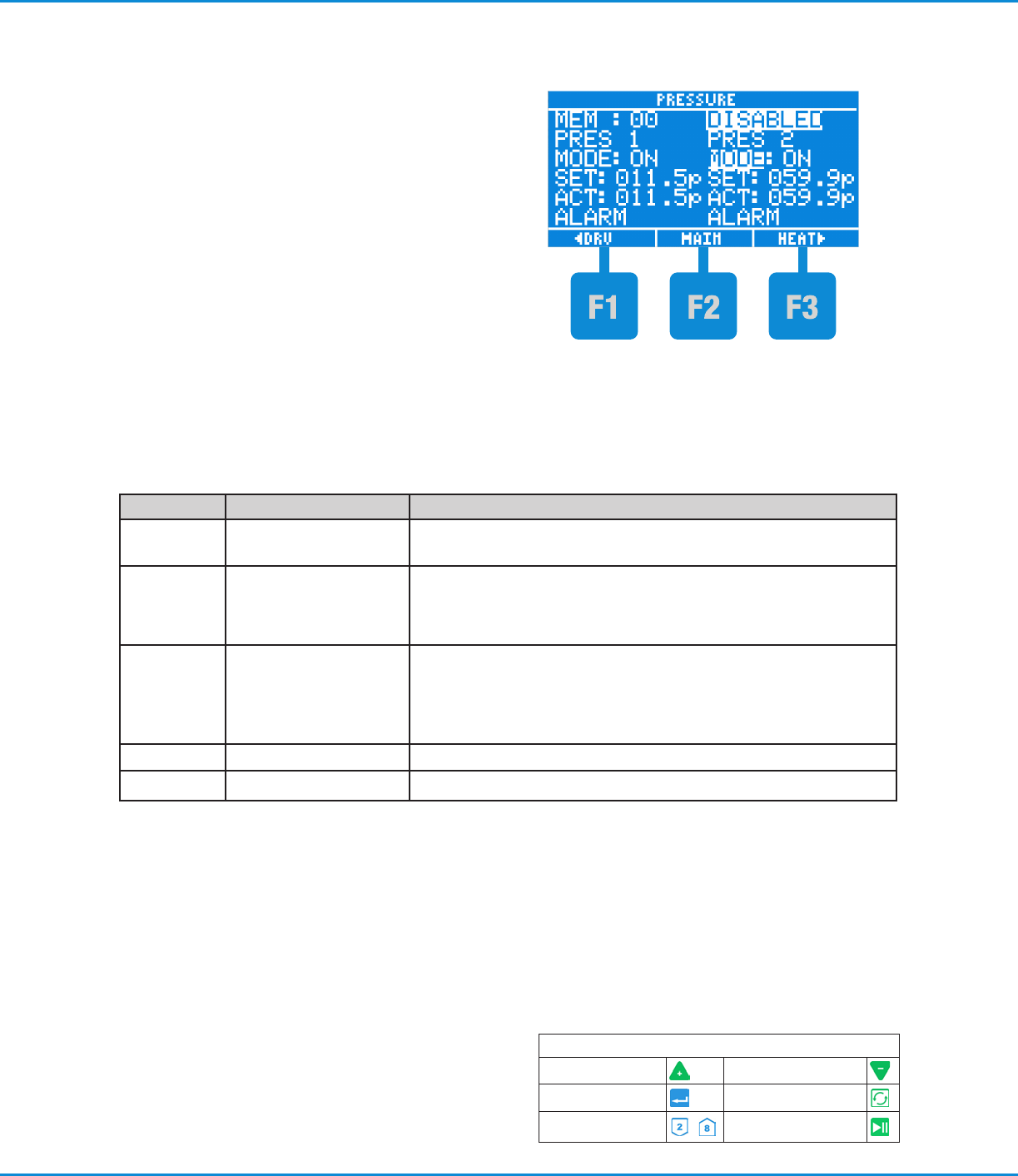

吐出圧制御の設定
1. メインスクリーンに吐出圧 PRESSURE の画面が表
示されるまで、F1またはF3キーを押します。スクリーン
には両方の吐出圧制御チャンネルが隣同士に表示され
ます。
2. 矢印キーを使用して、変更するパラメーターをハイライ
トします。以下の方法を使用してパラメーターを変更し
ます。
• MEMとMODE: 確定キー(?)を押して選択内容を変更しま
す。
• SET：確定キーを押して選択を変更します。値を入力するか、
プラス (+) またはマイナス (-) キーを押して値を調整しま
す。
各パラメーターの説明については、「吐出圧制御パラメータ
ー」表を参照してください。
吐出圧制御パラメーター
セ ッ ト ア ッ プ （ 続 き ）
VM9000のキーの凡例
プラス (+) キー マイナス (-)キー
確定キー 吐出キー
矢印キー
,
有効/無効キー
ValveMate 9000 コントローラー
36
