3-1 2 个 选 择 要 使 用的 行 。 出 现“ 选 择编 辑线 ” 对话 框 时， 选 择要 使 用的 线 （生 产 线） ， 然后 单 击 [ OK ] 按钮 。 参考 仅注册一行时，不会出现 “ 选择编辑行 ” 对话框。如果未注册任何行，则必须 启动 Board Explorer 以注册至少一行。 ” 选择“编辑行”对话框 3 64 30 1- S0- 00 3 董 事 会 编 辑 器 启 动 。 出 现“ Bo ar d …
1个。董事会 编辑
板编辑器允许您编辑板数据或为单个机器或 生产线创建生产数据。
本章介绍如何启动和退出Board Editor以及用于编辑或创建的基本操作
板数据。
1个.1 启动板编辑器
与Board Explorer一样 ，可以从Windows任 务栏上的[开始]按钮启动Board Editor。
如下所述。
1个

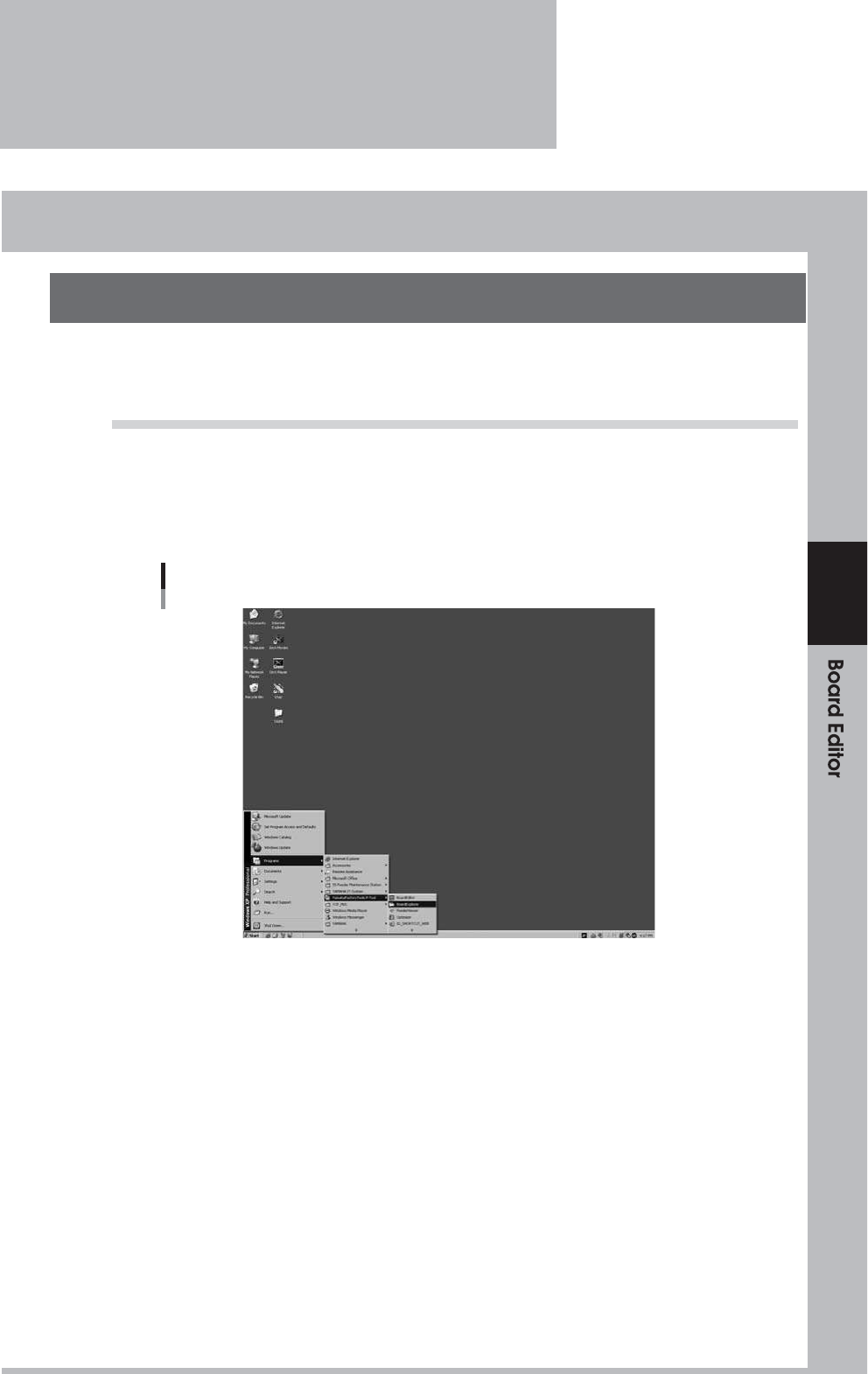

启动电路板编辑器。
从Indonꢃtabar 开始 ，选择 Prograꢀꢄ-ꢄꢅAMAHAFactoryꢆoolꢀP-ꢆoolꢄ，然后
单击“板 编辑器”。
启动Board Explorer
3
64300-S0-10
3-1
2个
选择要使用的行。
出现“选择编辑线”对话框时，选择要使用的线（生产线），然后单击
[OK]按钮。
参考
仅注册一行时，不会出现“选择编辑行”对话框。如果未注册任何行，则必须
启动Board Explorer以注册至少一行。
”选择“编辑行”对话框
3
64301-S0-00
3
董事会编辑 器启动。
出现“ Board Editor”窗口，如下所示。
板编辑器窗口
64302-S0-00
3-2
1个.2 退出董事会编辑
要退出Board Editor，请从“文件”菜单中选择“退出”，或单击右上角的[关闭]按钮。
板编辑器窗口中的。
退出董事会编辑
[关闭]按钮
3
从“文件”菜单中选择“退出”。
64303-S0-00
3-3
2个。基本 操作
本节说明编辑电路板数据和创建生产数据的 基本操作。
2个.1 板编辑器主窗口
电路板编辑器启动时，将出现以下主窗口。
板编辑器主窗口
