2 个 64 2A 7- S0- 00 要 选择 列 表中 的所 有 板卡 ， 请单 击 [ 全 选 ] 按 钮 。 如 果要 取 消列 表中 所 有板 的 选择 ， 请单 击 [ 取 消 选择 ] 按钮 。 6 出 现 用 于选 择 分 割 板 块 编 号 设 置 方 法 的 屏 幕 。 选 择分 割 板块 编号 的 设置 方 法， 然 后单 击 [ 确 定 ] 按 钮 。 选择分割板块编号的设定方法的画面 64 2A 8- S0- …

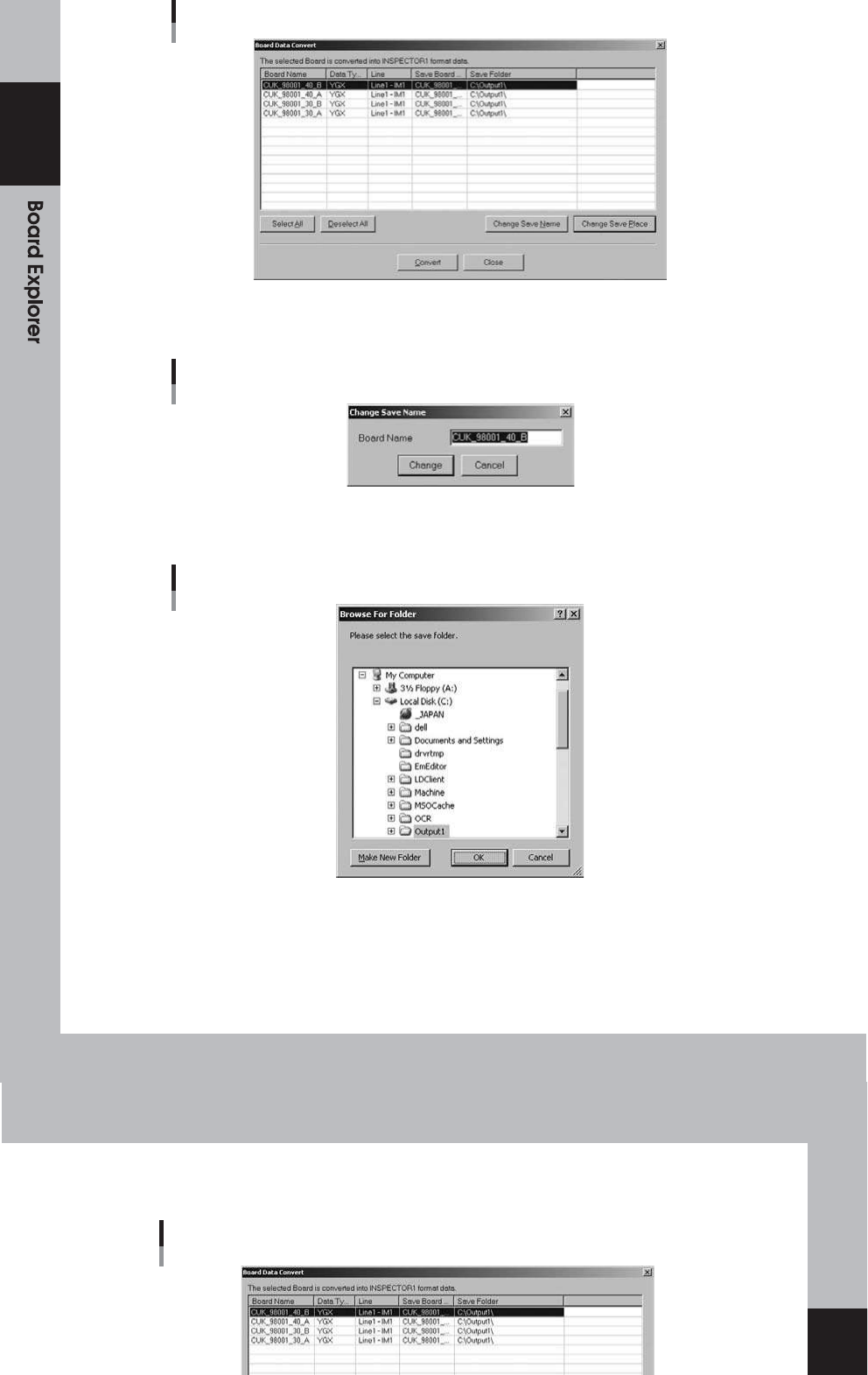

板卡数据转换显示
2个
642A4-S0-00
要重命名时，双击保存板名称或单击[更改保存名称]按钮
转换后的电路板数据。董事会名称最多可以包含20个字符。
重命名板数据对话框
642A5-S0-00
双击目标文件夹或在要更改时单击[更改保存位置]按钮
目标文件夹。
更改目标文件夹的屏幕
642A6-S0-00
2个-24
5
选择要转换的电路板数据，然后单击[转换]按钮。（多种的
数据可以 选择）
[转换]按钮
2个
642A7-S0-00
要选择列表中的所有板卡，请单击[全选]按钮。
如果要取消列表中所有板的选择，请单击[取消选择]按钮。
6
出现用于选择分割板块编号 设置方法的屏幕。
选择分割板块编号的设置方法，然后单击[确定]按钮。
选择分割板块编号的设定方法的画面
642A8-S0-00
每个板均 显示该屏幕。
当您单击[All Yes]（全是）按钮时，后续的电路板数据将以相同的设置进行转换。不
只要后续板的数据格式相同， 将显示消息。这
将在其他数据类型（例如VIOS或YGX）上再次指示该消息。
2个-25
ñ 使用偏移量信息
通过此设置，偏移量信息将用于分隔板块号。与偏移量一样多的存储数据
信息已打开。选择此方法可仅转换一个块或不分配块而转换电路板数据。如果
对于已通过块分配打开的板数据，检查板的分割板块号选择此方法
程序将是全部。
使用偏移量信息
2个
642A9 S0 00
642A9-S0-00
ñ
使用参考资料
通过此设置，参考数据将用于多块PCB块编号。使用此设置已转换电路板数据
以块分布打开。
使用参考资料
642B1-S0-00
没有参考数据或与参考数据不一致时，将指示错误。
错误对话框
642B2-S0-00
2个-26
ñ 使用原始块号 （仅YGX）
仅当自定义YGX扩展存储数据输出有效且数据类型为时，才可以选择此方法。
源板数据为YGX。在这种情况下，无法选择“使用参考数据”。何时选择此方法
定制YGX扩展存储数据输出有效，并且在转换以以下方式打开的YGX型板数据时有效
块分布。
使用原始块号
2个
642B3-S0-00
7
转换 将被执行。
转换过程中发生错误时，将显示一个转换错误对话框。
转换错误对话框
