2个
642A7-S0-00
要选择列表中的所有板卡，请单击[全选]按钮。
如果要取消列表中所有板的选择，请单击[取消选择]按钮。
6

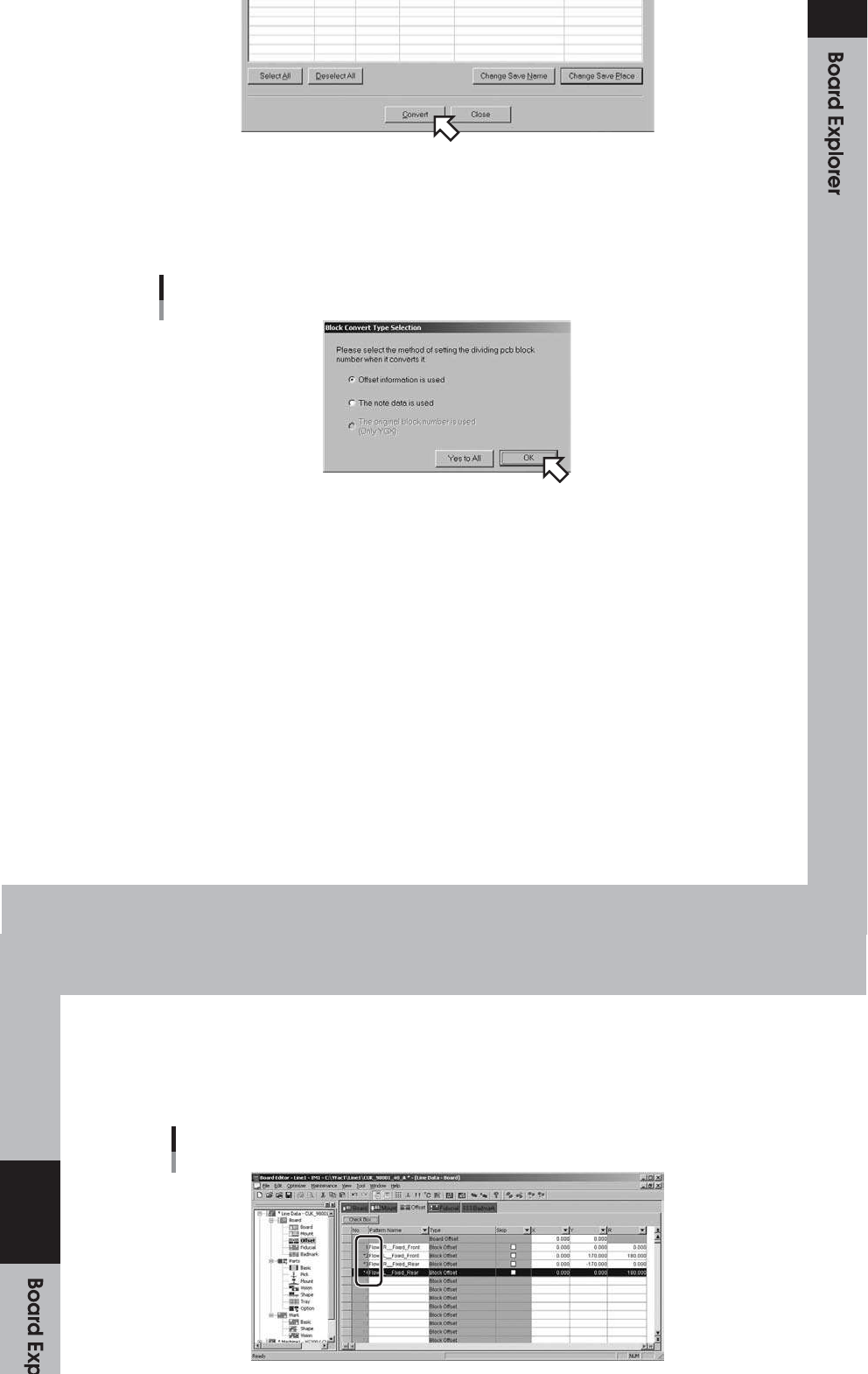

出现用于选择分割板块编号 设置方法的屏幕。
选择分割板块编号的设置方法，然后单击[确定]按钮。
选择分割板块编号的设定方法的画面
642A8-S0-00
每个板均 显示该屏幕。
当您单击[All Yes]（全是）按钮时，后续的电路板数据将以相同的设置进行转换。不
只要后续板的数据格式相同， 将显示消息。这
将在其他数据类型（例如VIOS或YGX）上再次指示该消息。
2个-25
ñ 使用偏移量信息
通过此设置，偏移量信息将用于分隔板块号。与偏移量一样多的存储数据
信息已打开。选择此方法可仅转换一个块或不分配块而转换电路板数据。如果
对于已通过块分配打开的板数据，检查板的分割板块号选择此方法
程序将是全部。
使用偏移量信息
2个
642A9 S0 00
642A9-S0-00
ñ
使用参考资料

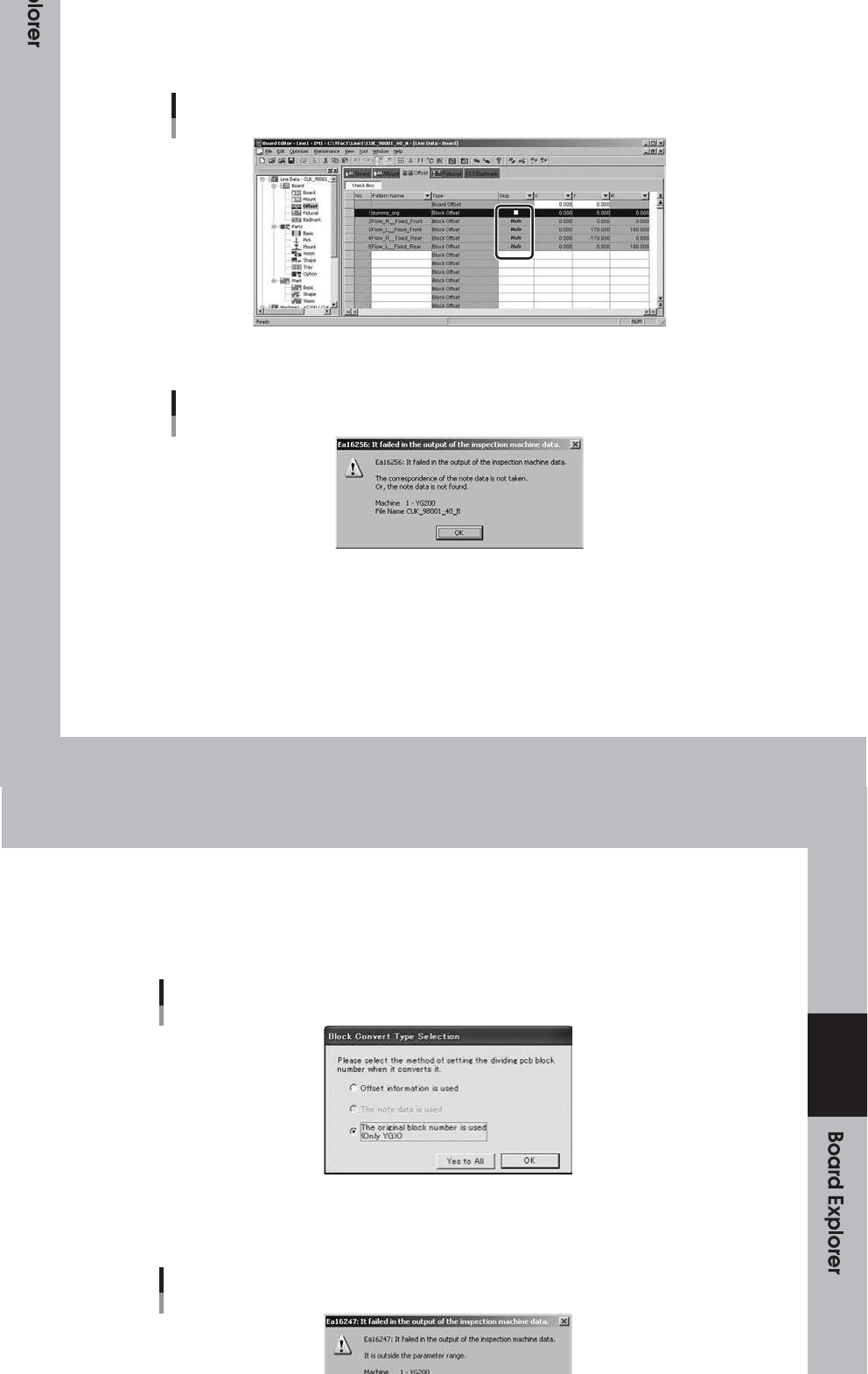

通过此设置，参考数据将用于多块PCB块编号。使用此设置已转换电路板数据
以块分布打开。
使用参考资料
642B1-S0-00
没有参考数据或与参考数据不一致时，将指示错误。
错误对话框
642B2-S0-00
2个-26
ñ 使用原始块号 （仅YGX）
仅当自定义YGX扩展存储数据输出有效且数据类型为时，才可以选择此方法。
源板数据为YGX。在这种情况下，无法选择“使用参考数据”。何时选择此方法
定制YGX扩展存储数据输出有效，并且在转换以以下方式打开的YGX型板数据时有效
块分布。
使用原始块号
2个
642B3-S0-00
7
转换 将被执行。
转换过程中发生错误时，将显示一个转换错误对话框。
转换错误对话框
642B5-S0-00
2个-27
8

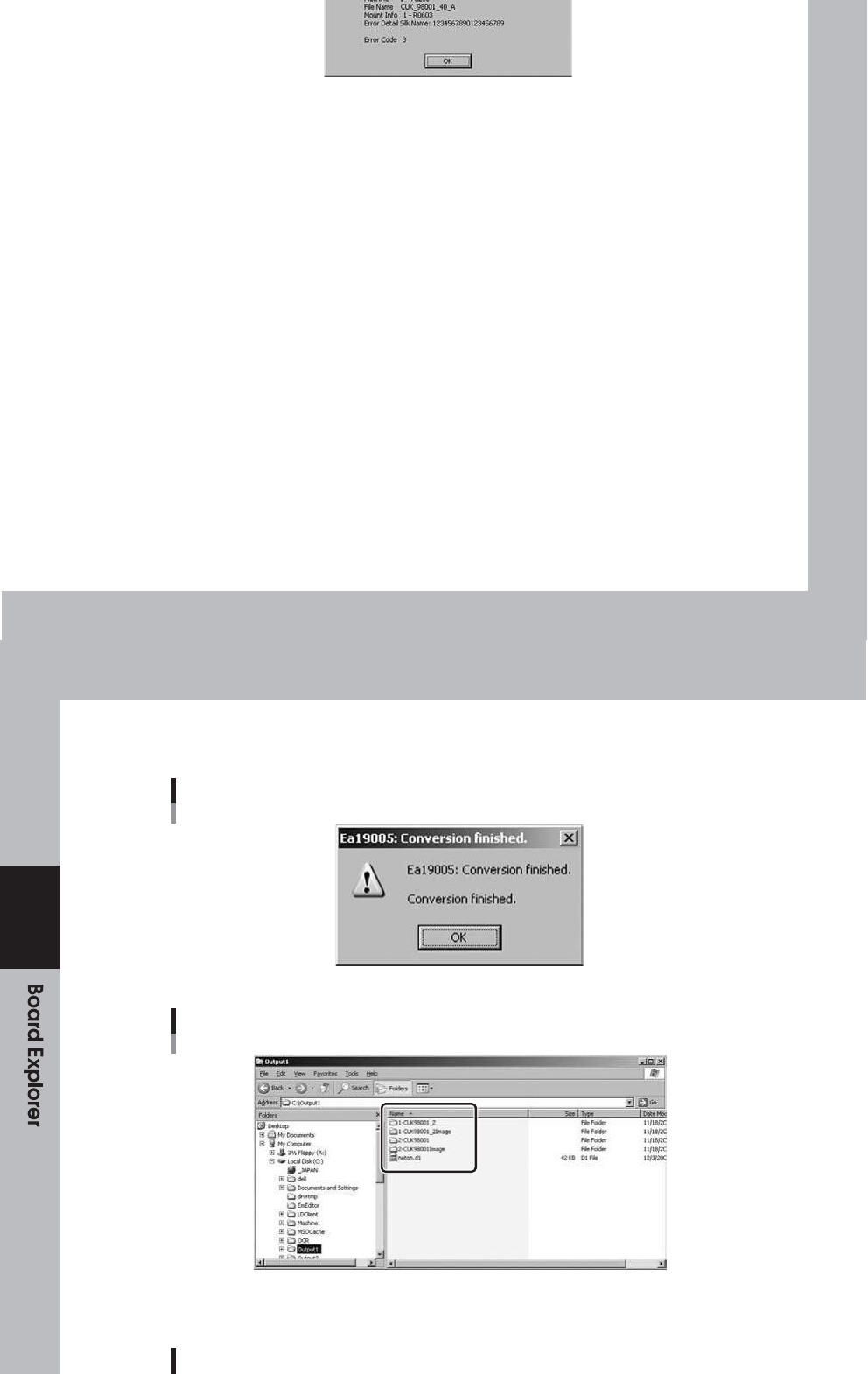

转换完成后，将显示转换完成消息
转换后的检验程序将存储在目标文件夹中。
转换完成消息
2个
642B7-S0-00
转换的检查员数据
642B8-S0-00
可以使用的检查程序导入/导出屏幕导入转换后的检查程序。
检查员或YViOS / YSiOS。
检查器数据导入/导出屏幕
