3-38

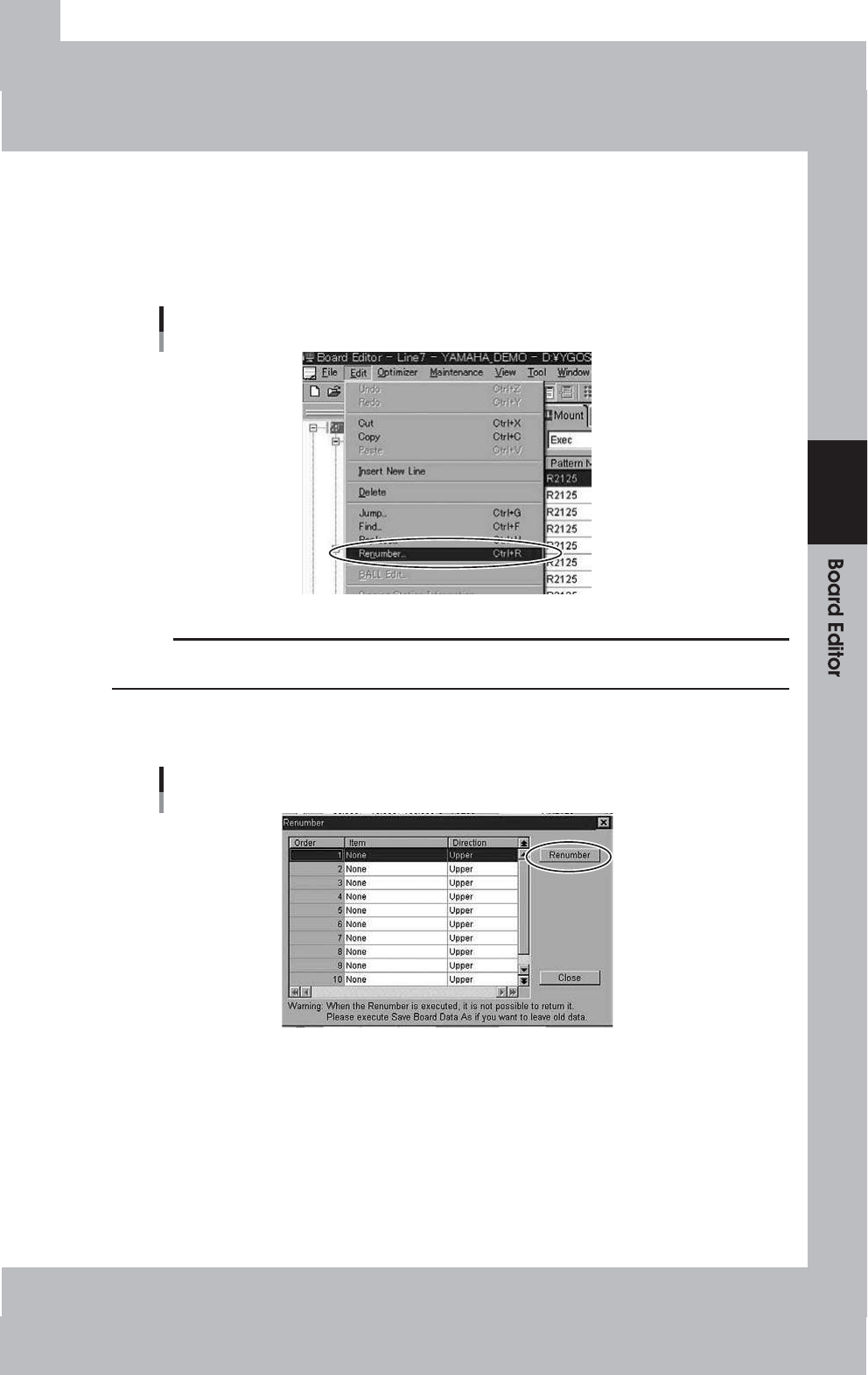

2个.11.2重编号 功能
重新编号功能可以在机器上离线进行。
但是，离线时只能重新编号[Mount Data]。
ñ开始 的 的 对话框
该对话框从以下菜单开始。
对话框的开始
3
64367-S0-00
警告
C
一旦执行了重新编号功能，就不可能返回到原始状态。请备份或
用新名称保存。
n执行
显示以下对话框。
重新编号对话框
64368-S0-00
•
物品
选择成为重编号键的信息。
例如）模式名称，X，Y，Z
最多可以设置十种，并且优先级高的顺序执行。
•
•
方向
可以选择重编号方向。
重新编号
重新编号已执行。
3-39

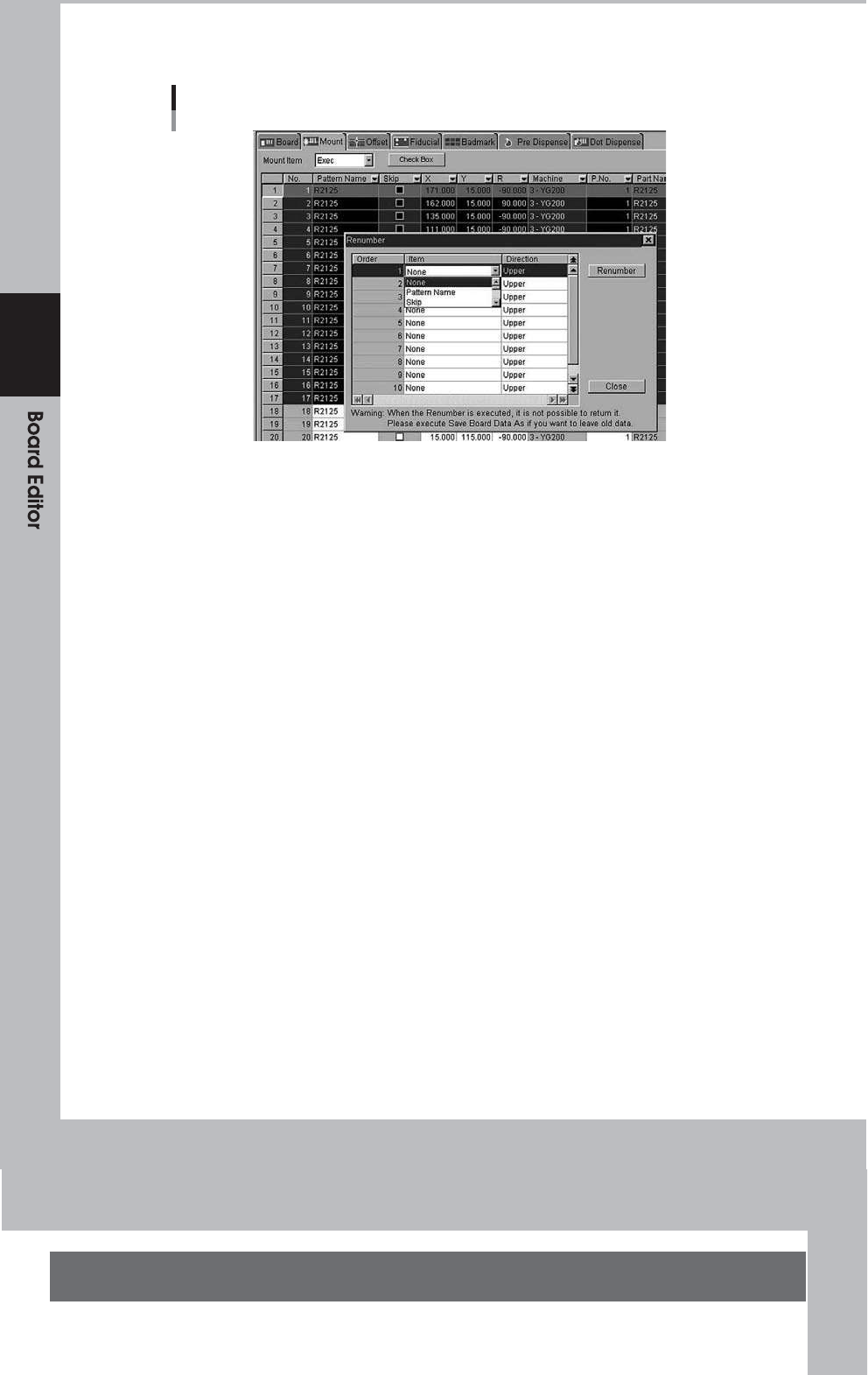

Ñ重新编号 的 选择 线
当对选择行执行如下重新编号时，在选择行中执行重新编号。
选择线的重新编号
3
64369-S0-00
n限制 事项
•
•
此功能仅限于装载数据。
它与REDO和UNDO不对应。
3-40

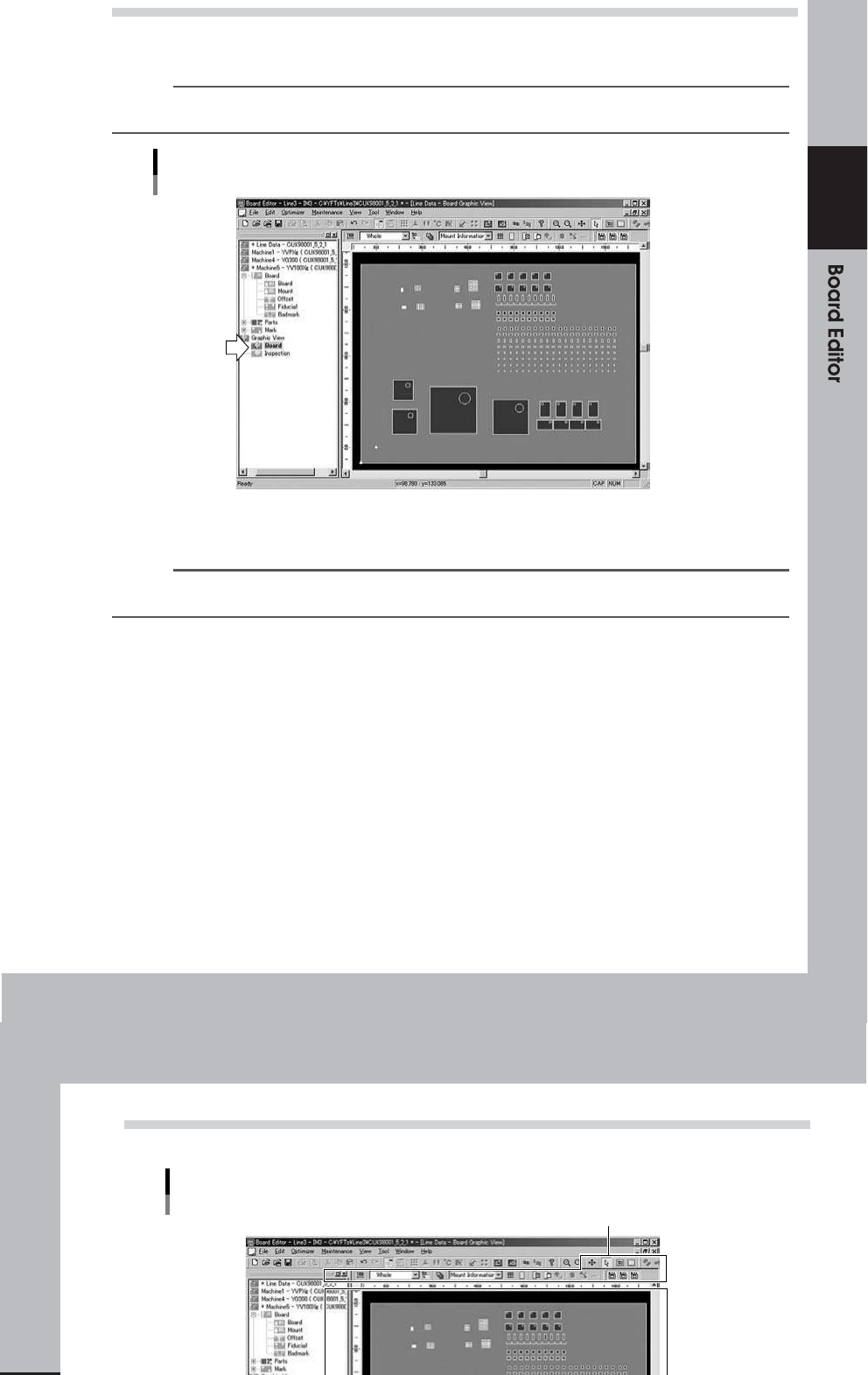

3。图形 视图
图形视图以图形方式显示主组件中的组件放 置布局和基准标记位置
查看以及组件和标记轮廓。
3 1 显示/关闭图形视图
3.1 显示/关闭图形视图
●
显示图形视图
要在未显示时显示图形视图，请在树形视图中单击“图形视图”图标。
参考
从“视图”菜单中选择“图形视图”或单击工具栏上的[显示图形视图]按钮也将显示
图形视图。
图形视图
3
64348-S0-00
● 关闭图形视图
要在显示时关闭图形视图，请在树形视图中单击除“图形视图”图标以外的其他图标。
参考
从“视图”菜单中选择“图形视图”或单击工具栏上的[显示图形视图]按钮也将关闭
图形视图。
3-41
3.2 操作图形视图
图形视图由图形窗口和工具栏组成。
图形视图屏幕
图形工具栏
